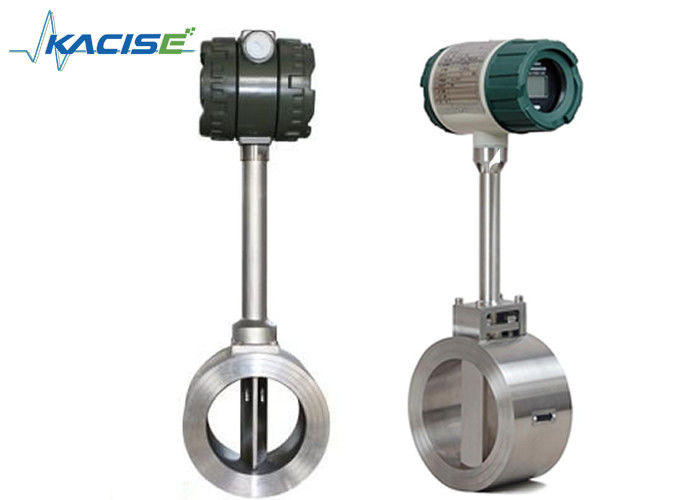

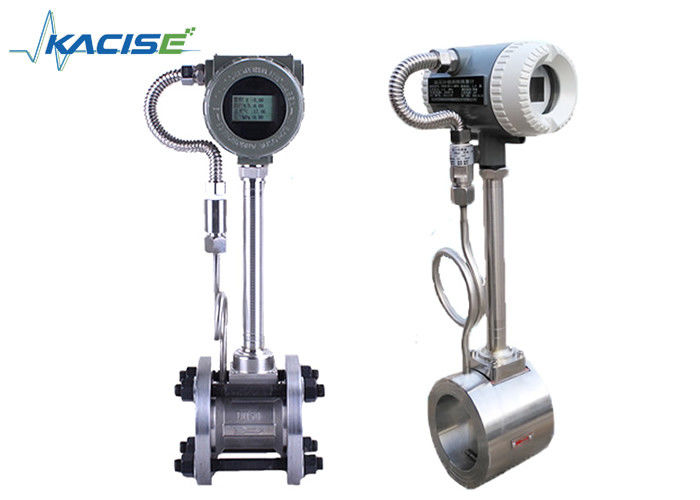

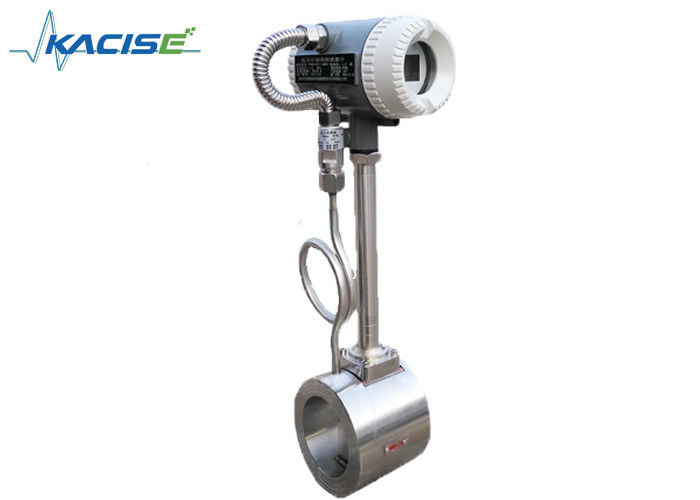

Compteur de débit à hautes températures de vortex DN15 - DN1800mm pour la vapeur/vapeur saturée

Compteur de débit à hautes températures de vortex DN15 - DN1800mm pour la vapeur/vapeur saturée

  • Compteur de débit à hautes températures de vortex DN15 - DN1800mm pour la vapeur/vapeur saturée
  • Compteur de débit à hautes températures de vortex DN15 - DN1800mm pour la vapeur/vapeur saturée
  • Compteur de débit à hautes températures de vortex DN15 - DN1800mm pour la vapeur/vapeur saturée
  • Compteur de débit à hautes températures de vortex DN15 - DN1800mm pour la vapeur/vapeur saturée
Compteur de débit à hautes températures de vortex DN15 - DN1800mm pour la vapeur/vapeur saturée
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KACISE
Certification: ISO / CE
Numéro de modèle: Série de KVF
Conditions de paiement et expédition:
Quantité de commande min: 1PC
Prix: Negotiable
Détails d'emballage: Carton/boîte en bois
Délai de livraison: 7 jours ouvrables
Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
Contact
Description de produit détaillée
Pression: 1,6 MPA, 2.5Mpa, 4.0Mpa (spéciaux) Diamètre: DN15 | DN1800
température: -20°C - °C +160 Alimentation: 24VDC, 220VAC
Communication: RS-485/MODBUS, CERF Précision: ±1.0% (norme)
Le signal de sortie: 4~20mA Installation: Bride, bride dessus, fil, insertion
Surligner:

compteur de débit d'air comprimé

,

type compteur d'insertion de débit

Compteur de débit à hautes températures de vortex avec la compensation de la température et de pression pour la vapeur/vapeur saturée



Introduction



Le débitmètre de vortex est basé sur le principe de la recherche et de la production de vortex de Karman, principalement pour le milieu liquide de tuyau de mesure industrielle d'écoulement, tel qu'un gaz, le liquide, la vapeur et d'autres médias. Il comporte une petite perte de pression, gamme étendue de mesure, de grande précision dans la mesure du débit réel est à peine affecté par la densité liquide, la pression, la température, la viscosité et d'autres paramètres. Aucun pièces mécaniques en movement, fiabilité tellement élevée et bas entretien. Les paramètres d'instrument peuvent être stabilité à long terme. Les capteurs piézoélectriques d'effort de débitmètre de vortex, fiabilité élevée, peuvent fonctionner dans la marge de température de fonctionnement du ℃ -20 | + ℃ 250 pour. Signaux analogues standard, sortie numérique de signal d'impulsion, facilement avec des ordinateurs et d'autres systèmes numériques soutenant l'utilisation des instruments de mesure plus avancés et plus idéaux.



Caractéristiques



1. L'élément de détection ne touche pas avec le milieu d'écoulement, avec la fiabilité élevée et la flexibilité forte pour le milieu
2. Aucune pièce mobile, résistance à l'usure, structure n'est simple et stabilité
3. Réunissez avec le circuit anti-parasitage et les capteurs antivibrations, qui pourraient assurer la représentation antivibrationne du produit.
4. La température fonctionnante laissée est large de -40℃ à +350℃
5. Éventail, de grande précision
6. Sortie de signal d'impulsion ou sortie actuelle à deux fils de signal du système 4-20mA



Paramètres



Diamètre de tuyau DN15~DN1800
Matériaux de mètre 1Cr18Ni9Ti
Pression nominale (MPA) 1.6Mpa ; 2.5Mpa ; 4.0Mpa
La température moyenne mesurée (℃) -40~+250℃ ; -40~+350℃
Conditions environnementales La température : - 10~+55℃, humidité 5%~90%, pression : 86~106Kpa
Classe d'exactitude liquide : lecture ±0.5
Gaz ou vapeur de mesure : reading±1.0, ±1.5
Rapport rabattu 1h10 ; 1h15
Coefficient de perte de pression Cd<2>
Le signal de sortie 4-20mA ou impulsion
Alimentation d'énergie

capteur : +12VDC, +24VDC

émetteur : +24VDC

Sur l'affichage de site : batterie 3.2V

Lignes de transmission de signal STVPV3×0.3 (trifilaire), 2×0.3 (à deux fils)
Installation Integrated maintenant la bride ou la connexion de bride
Distance de transmission ≤500m
Ligne interface Mâle threadM20×1.5
Niveaux d'explosion ExdIIBT6
Classe de protection IP65
Permettez l'accélération de vibration 1.0g

























































Sélection modèle



KVF                     Paramètres
Diamètre nominal DNXX                   DN15~DN1800 (millimètre)
Structure F                 Type à distance avec l'affichage
Y                 Type compact avec l'affichage
Exactitude A               En tuyau : Classe 1,0
B               Type d'insertion : Classe 2,5
Pression nominale 16             1.6Mpa
XX             Personnalisation
Temp maximal. du milieu M           <250>
H           >250℃
L'autre fonction P         Avec la compensation de pression
T         Avec la compensation de température
Pinte         Avec la compensation de pression et de température
Puissance 1       12~28VDC
2       85~265VAC (affichage à distance)
3       batterie au lithium 3.6V (sur l'affichage de site)
Sortie A     4-20mA
M     Impulsion de tension
H     CERF
R1     RS232
R2     RS485
Installation 1   Bride
2   Bride de bride
3   Insertion
4   Fil
5   Bride
Anti-déflagrant A Pas anti-déflagrant
B Anti-déflagrant intrinsèque
G Preuve de flamme
