Lieu d'origine: | Chine (continentale) |
Nom de marque: | KACISE |
Numéro de modèle: | KUM |
Quantité de commande min: | 0-100 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | demandes de carton ou de clients disponibles |
Délai de livraison: | 5 jours ouvrables |
Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 10000 morceaux/morceaux par capteur ultrasonique de semaine distancent 10 mètres |
Précision: | 0.5%-1% | Gamme: | 5m, 10m, 15m, 20m, 30m |
---|---|---|---|
Sortie analogique: | 4~20mA/510Ωload à quatre fils | Sortie numérique: | RS485, RS232 (facultatifs) |
Production de relais: | C.A. 250V/5A de 4 manières ou C.C 30V/5A (facultatif) | Alimentation: | Défaut : 24VDC, facultatif : 220V AC+15% 50Hz |
Surligner: | capteur ultrasonique de niveau du fluide,capteur de niveau liquide ultrasonique |
Description de produit

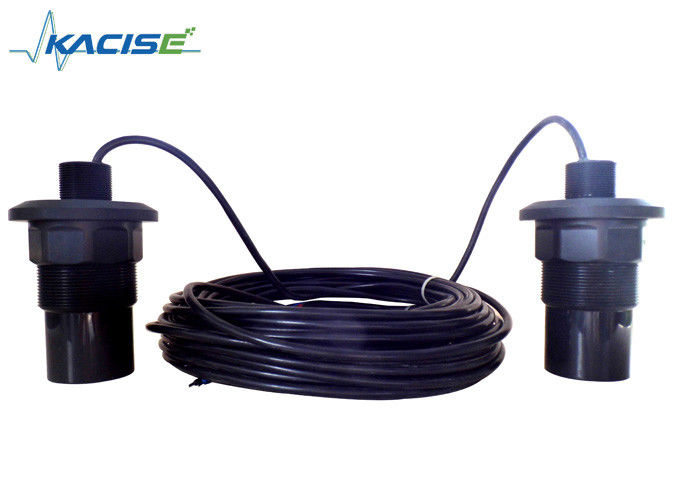

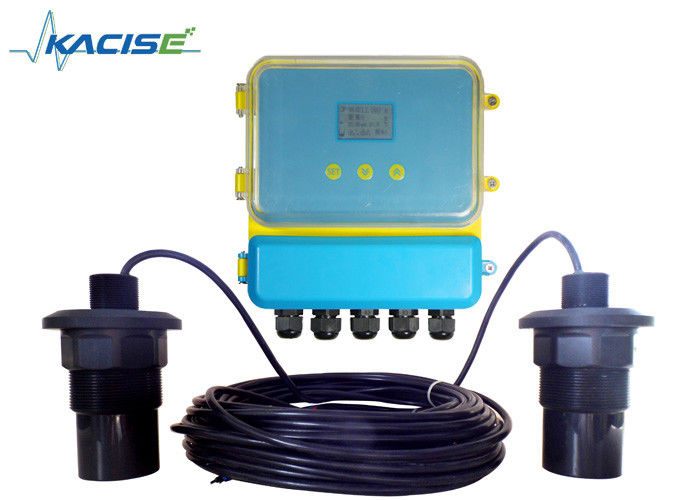

Le type fendu le mètre de niveau qu'ultrasonique de différence est se compose de deux sondes. Habituellement installé dans l'avant et derrière des grilles épaisses et minces pour mesurer la différence avant et derrière la grille. Quand la différence est portée à la valeur réglée, la machine discordante démarrera pour fonctionner pour nettoyer la boue, et s'arrêtera quand la différence est inférieure à la valeur réglée.
Paramètres
Fonction | Type fendu |
Gamme | 5m, 10m, 15m, 20m, 30m |
Exactitude | 0.5%-1% |
Résolution | 3mm ou 0,1% (qui sont plus grands) |
Affichage | Affichage à LED Anglais |
Sortie analogique | 4~20mA/510Ωload à quatre fils |
Sortie numérique | RS485, RS232 (facultatifs) |
Sortie de relais | C.A. 250V/5A de 4 manières ou C.C 30V/5A (facultatif) |
Alimentation d'énergie | Défaut : 24VDC, facultatif : 220V AC+15% 50Hz |
La température d'environnement | LED : -20~+60℃, sonde : -20~+80℃ |
Catégorie de protection | LED : IP65, sonde : IP68 |
Sonde de câble | 10m |
Installation | Fil ou bride |
Installation
Structure de produit
Mesure solide
Bride d'installation
La méthode d'installation est identique que la mesure liquide. Elle peut installer sur la bride qui joignent le tube relié du conteneur. L'axe doit viser au débouché de conteneur ou la perpendiculaire sur la surface de médias, la sonde devrait pouvoir sortir du relier-tube.
Les consignes d'utilisation de la différence de niveau ultrasonique dosent le menu
Le mètre de niveau ultrasonique de différence qui a le menu chinois et anglais et simple
installez, pouvez répondre aux exigences différentes du client. Normalement, après instruction d'installation suivie, placez alors plusieurs paramètres, il commencera à travailler.
Opération simple :

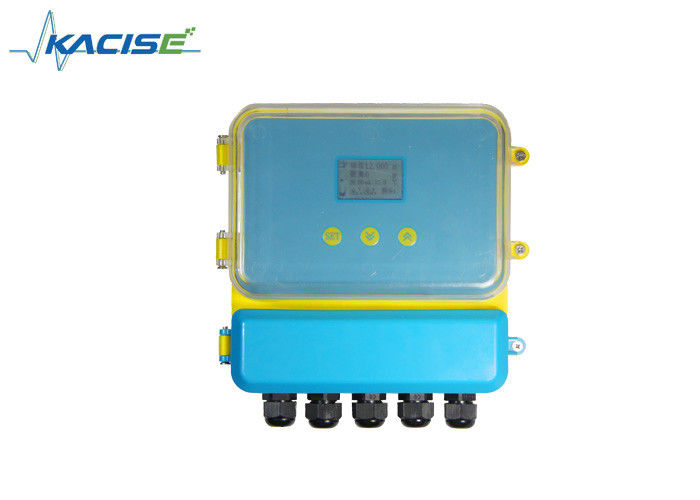

1. Clé : Nos produits peuvent être corrigés par trois clés sur le panneau. Puis, la valeur mesurée est montrée par la LED.
2.After branchés de notre produit, appuient sur la touche d'ENSEMBLE pour deux seconde et écrivent le premier menu de niveau.
la valeur de la taille 3.The des entrées de la sonde (No.1) à la « référence zéro 1", la « référence zéro 1" position peut être table trouvée de structure dans le menu. (la taille de la sonde est la distance de la surface de lancement de la sonde au fond).
valeur de la taille 4.The des entrées de la sonde (No.2) à la « référence zéro 2". la « référence zéro 2" position peut être photo trouvée de structure du menu.
5.Set « 4mA » correspond valeur de différence et « 20mA correspond valeur de différence.
4mA correspond valeur de différence : la sortie est 4mA, quand la valeur de différence égale à
valeur d'arrangement.
20mA correspond valeur de différence : la sortie est 20mA, quand la valeur de différence égale à
valeur d'arrangement.
« Pendant que correspond la valeur de différence et « 20mA correspond valeur de différence, svp
vérifiez la photo de structure du menu.
Trois. Câblage
Câblage électrique de mètre de niveau ultrasonique de différence
Terminal de mètre de niveau ultrasonique de différence
Instruction de câblage
Fondre : Le premier terminal à terre de l'instrument doit être fondu réellement. Ne partagez pas
terminal à terre avec d'autres dispositifs. Prenez le 4ème terminal. Transducteur : Rouge : Transducteur n de Trans_n
Bleu : Temp capteur de n + de température +
Noir : Fil de terre de la terre
choisissez la sonde : n=1, sondes de double, courant n=1,2 : « current+ » relient mA n+ ;
le « courant » relient mA n-/GND
choisissez la sonde : n=1, sondes de double, relais n=1,2 : Exposition de RLlnA et de RLnB ouverte ;
Exposition de RLnA et de RLnC clôturée. Choisissez la sonde : sondes du double n=1,2, n=1,2,3,4
Puissance : le C.A. de puissance relient L, C.C de puissance de N : 24V+ relient 24VDC+,
La terre relient 24VDC-
Note :
Le retard 1 de ① est employé pour probe1 l'alarme, le retard 2 est employé pour l'alarme probe2.
Le retard 3 et le retard 4 sont employés pour l'alarme de différence.
le ★ de ② la sortie de mA1+ et de mA est courant de différence.
La sortie de défaut de mA2+ et de mA est la sonde 2 actuelle ou choisit le courant de la sonde 1. (choisissez parmi de « le mode 9 travaux »-------« 2 la sortie de mA 2")
Le ★ comme mode courant de double niveau matériel, la sortie de mA 1+ et mA-est courant de la sonde 1. La sortie de mA2+ et de mA est courant de la sonde 2.
Carte de reçu de garantie de mètre de niveau ultrasonique et de mètre de niveau ultrasonique de différence
Nom | |||
Adresse | |||
personne de contact | téléphone | ||
Modèle de produit | Produit non. | ||
Date d'acceptation | Charge d'installation |
Instructions de carte de garantie de mètre de niveau ultrasonique
Modèle de produit | Produit non. | ||
Date d'acceptation | Charge d'installation |
1, politique de garantie :
1. Veuillez montrer la carte de garantie, quand entretien de besoin de l'utilisateur. Au cours de la période de garantie, l'échec provoqué par utilisation normale peut apprécier l'entretien libre selon la carte de garantie.
2. La période de garantie : la période de garantie de produit est débutée de la date de l'acceptation dans les 12 mois.
La situation suivante sans garantie libre :
1. Produit ou d'autres composants au delà de la période de garantie.
2. En raison de l'environnement d'utilisation ne peut pas répondre à des exigences de produit, en conséquence, le matériel ne fonctionne pas.
3. En raison de l'environnement ou des corps étrangers pauvres de puissance dans les dispositifs, en conséquence, menez l'échec ou endommagez.
4. En raison du manque de suivre eux selon le manuel d'exploitation et des considérations, en conséquence, mènent l'échec.
5. En raison de la force majeure factorise comme la foudre, l'eau, le feu et d'autres facteurs naturels, en conséquence, mènent l'échec.
6. En raison de la réparation non autorisée, modifications non autorisées, abus, en conséquence, menez l'échec.
Notes de restriction :
1. Veuillez garder le coffre-fort de carte de garantie de ces instructions, perdu sans paiement.
L'autorité pour l'interprétation de cette carte de garantie appartient à notre société, nous ont le droit de modifier le contenu de cette carte sans préavis.
