    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: KACISE
    Certification: ISO / CE
    Numéro de modèle: Série de KVF

    Conditions de paiement et expédition:

    Quantité de commande min: 1PC
    Prix: Negotiable
    Détails d'emballage: Carton/boîte en bois
    Délai de livraison: 7 jours ouvrables
    Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
    Contact
    Description de produit détaillée
    Pression: 1,6 MPA, 2.5Mpa, 4.0Mpa (spéciaux) Diamètre: DN15 | DN1800
    température: -20°C - °C +160 Alimentation: 24VDC, 220VAC
    Communication: RS-485/MODBUS, CERF Précision: ±1.0% (norme)
    Le signal de sortie: 4~20mA Installation: Bride, bride dessus, fil, insertion
    Surligner:

    compressed air flow meter

    ,

    vortex steam flow meter

    Vapeur industrielle de compteur de débit de vortex de gaz de vapeur saturée avec la compensation de la température et de pression

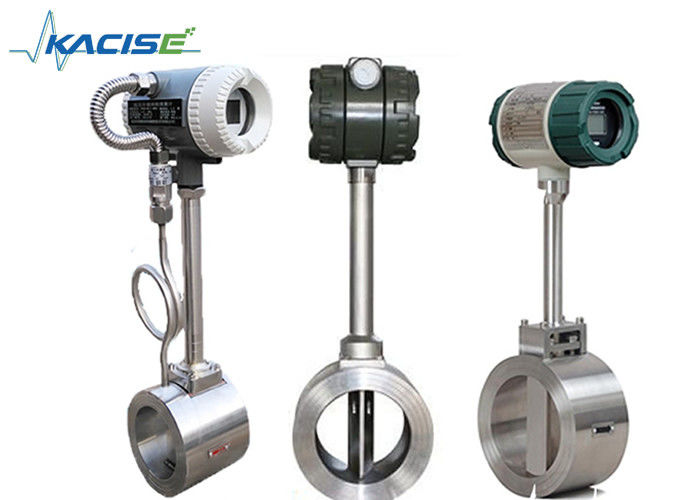

    Compteur de débit industriel de vortex de gaz de vapeur saturée avec la compensation de la température/pression 0

    Introduction



    Le débitmètre de vortex est basé sur le principe de la recherche et de la production de vortex de Karman, principalement pour le milieu liquide de tuyau de mesure industrielle d'écoulement, tel qu'un gaz, le liquide, la vapeur et d'autres médias. Il comporte une petite perte de pression, gamme étendue de mesure, de grande précision dans la mesure du débit réel est à peine affecté par la densité liquide, la pression, la température, la viscosité et d'autres paramètres. Aucun pièces mécaniques en movement, fiabilité tellement élevée et bas entretien. Les paramètres d'instrument peuvent être stabilité à long terme. Les capteurs piézoélectriques d'effort de débitmètre de vortex, fiabilité élevée, peuvent fonctionner dans la marge de température de fonctionnement du ℃ -20 | + ℃ 250 pour. Signaux analogues standard, sortie numérique de signal d'impulsion, facilement avec des ordinateurs et d'autres systèmes numériques soutenant l'utilisation des instruments de mesure plus avancés et plus idéaux.



    Caractéristiques



    1. L'élément de détection ne touche pas avec le milieu d'écoulement, avec la fiabilité élevée et la flexibilité forte pour le milieu
    2. Aucune pièce mobile, résistance à l'usure, structure n'est simple et stabilité
    3. Réunissez avec le circuit anti-parasitage et les capteurs antivibrations, qui pourraient assurer la représentation antivibrationne du produit.
    4. La température fonctionnante laissée est large de -40℃ à +350℃
    5. Éventail, de grande précision
    6. Sortie de signal d'impulsion ou sortie actuelle à deux fils de signal du système 4-20mA



    Paramètres



    Diamètre de tuyau DN15~DN1800
    Matériaux de mètre 1Cr18Ni9Ti
    Pression nominale (MPA) 1.6Mpa ; 2.5Mpa ; 4.0Mpa
    La température moyenne mesurée (℃) -40~+250℃ ; -40~+350℃
    Conditions environnementales La température : - 10~+55℃, humidité 5%~90%, pression : 86~106Kpa
    Classe d'exactitude liquide : lecture ±0.5
    Gaz ou vapeur de mesure : reading±1.0, ±1.5
    Rapport rabattu 1h10 ; 1h15
    Coefficient de perte de pression Cd<2>
    Le signal de sortie 4-20mA ou impulsion
    Alimentation d'énergie

    capteur : +12VDC, +24VDC

    émetteur : +24VDC

    Sur l'affichage de site : batterie 3.2V

    Lignes de transmission de signal STVPV3×0.3 (trifilaire), 2×0.3 (à deux fils)
    Installation Integrated maintenant la bride ou la connexion de bride
    Distance de transmission ≤500m
    Ligne interface Mâle threadM20×1.5
    Niveaux d'explosion ExdIIBT6
    Classe de protection IP65
    Permettez l'accélération de vibration 1.0g



















































    Sélection modèle



    KVF                     Paramètres
    Diamètre nominal DNXX                   DN15~DN1800 (millimètre)
    Structure F                 Type à distance avec l'affichage
    Y                 Type compact avec l'affichage
    Exactitude A               En tuyau : Classe 1,0
    B               Type d'insertion : Classe 2,5
    Pression nominale 16             1.6Mpa
    XX             Personnalisation
    Temp maximal. du milieu M           <250>
    H           >250℃
    L'autre fonction P         Avec la compensation de pression
    T         Avec la compensation de température
    Pinte         Avec la compensation de pression et de température
    Puissance 1       12~28VDC
    2       85~265VAC (affichage à distance)
    3       batterie au lithium 3.6V (sur l'affichage de site)
    Sortie A     4-20mA
    M     Impulsion de tension
    H     CERF
    R1     RS232
    R2     RS485
    Installation 1   Bride
    2   Bride de bride
    3   Insertion
    4   Fil
    5   Bride
    Anti-déflagrant A Pas anti-déflagrant
    B Anti-déflagrant intrinsèque
    G Preuve de flamme



    Production

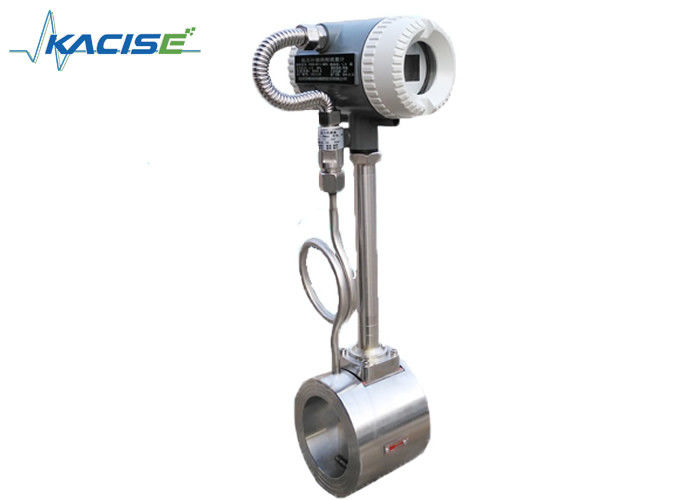

    Compteur de débit industriel de vortex de gaz de vapeur saturée avec la compensation de la température/pression 1



    Paquet

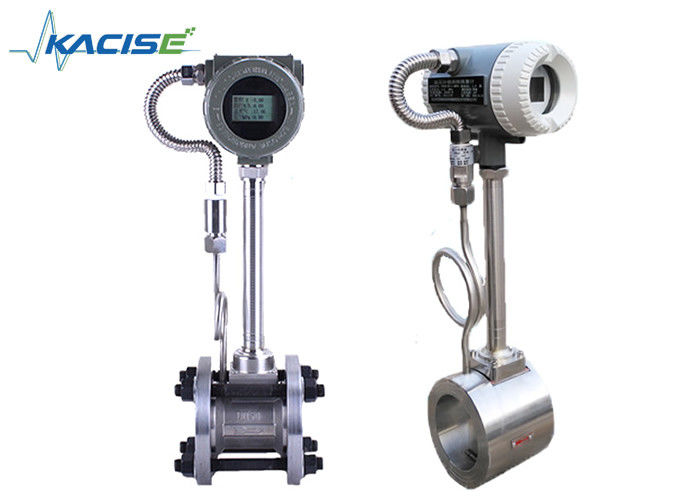

    Compteur de débit industriel de vortex de gaz de vapeur saturée avec la compensation de la température/pression 2

    Application

    Compteur de débit industriel de vortex de gaz de vapeur saturée avec la compensation de la température/pression 3
