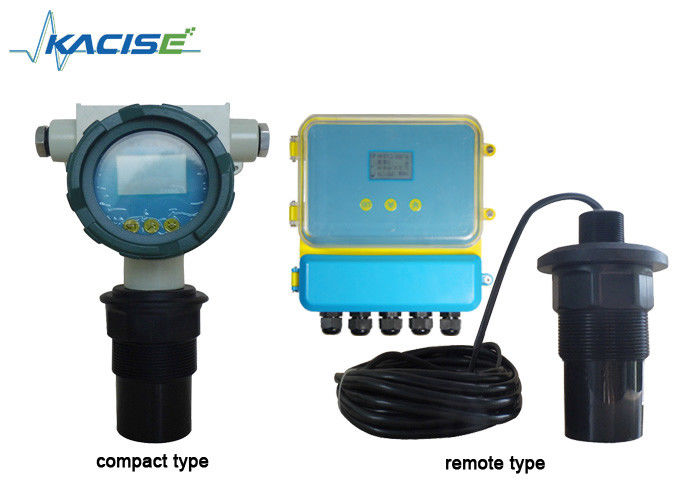

Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance

Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance

  • Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance
  • Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance
  • Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance
Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance
Détails sur le produit:
Lieu d'origine: Chine (continentale)
Nom de marque: KACISE
Numéro de modèle: KUM
Conditions de paiement et expédition:
Quantité de commande min: 0-100
Prix: Negotiable
Détails d'emballage: demandes de carton ou de clients disponibles
Délai de livraison: 5 jours ouvrables
Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 10000 morceaux/morceaux par capteur ultrasonique de semaine distancent 10 mètres
Contact
Description de produit détaillée
Précision: 0.5%-1% Gamme: 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Sortie analogique: 4~20mA/510Ωload à quatre fils Sortie numérique: RS485, RS232 (facultatifs)
Production de relais: C.A. 250V/5A de 4 manières ou C.C 30V/5A (facultatif) Alimentation: Défaut : 24VDC, facultatif : 220V AC+15% 50Hz
Surligner:

Émetteur de niveau ultrasonique

,

capteur de niveau liquide ultrasonique

Mètre de niveau ultrasonique anti-déflagrant de long terme/mètre de niveau ultrasonique à distance



Description de produit

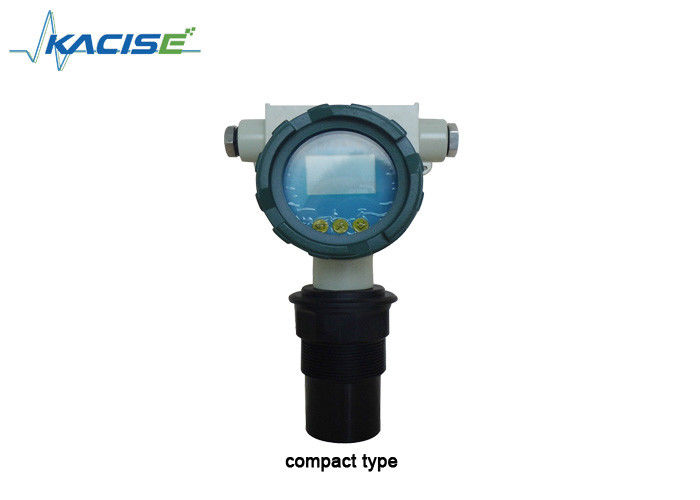

Type compact mètre de niveau ultrasonique



Le type compact mètre de niveau ultrasonique est un équipement de coût bas pour le liquide de champ d'industrie, la boue et la mesure de niveau solide. Il est très utilisé dans le traitement de l'eau, l'industrie municipale de projet, de produit chimique, métallurgique et de machines.

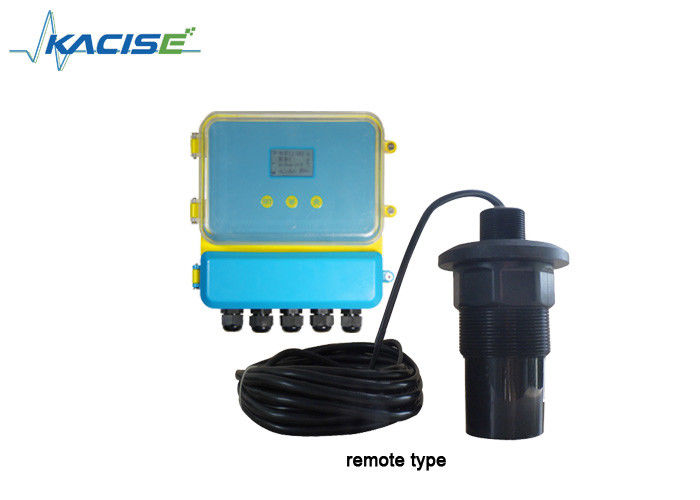

Type à distance mètre de niveau ultrasonique



Le type mètre de niveau ultrasonique de Remort est un équipement de coût bas pour le liquide de champ d'industrie, la boue et la mesure de niveau solide. L'unité principale est installée séparément avec le capteur, il est plus appropriée au réservoir, à la poubelle de stockage et à l'installation de parenthèse.

Elle est très utilisée dans le traitement de l'eau, l'industrie municipale de projet, de produit chimique, métallurgique et de machines.



Paramètres



Type compact mètre de niveau ultrasonique





Fonction Type intégré
Gamme 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Exactitude 0.5%-1%
Résolution 3mm ou 0,1% (qui sont plus grands)
Affichage Affichage à LED Anglais
Sortie analogique 4~20mA/250Ω charge à deux fils, 4~20mA/510Ωload à quatre fils
Sortie numérique RS485, RS232 (facultatifs)
Sortie de relais C.A. 250V/5A de 2 manières ou C.C 30V/5A (facultatif)
Alimentation d'énergie Défaut : 24VDC, facultatif : 220V AC+15% 50Hz
La température d'environnement LED : -20~+60℃, sonde : -20~+80℃
Catégorie de protection LED : IP65, sonde : IP68
Sonde de câble Non
Installation Fil ou bride



Type à distance mètre de niveau ultrasonique





Fonction Type fendu
Gamme 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Exactitude 0.5%-1%
Résolution 3mm ou 0,1% (qui sont plus grands)
Affichage Affichage à LED Anglais
Sortie analogique 4~20mA/510Ωload à quatre fils
Sortie numérique RS485, RS232 (facultatif)
Sortie de relais C.A. 250V/5A de 4 manières ou C.C 30V/5A (facultatif)
Alimentation d'énergie Défaut : 24VDC, facultatif : 220V AC+15% 50Hz
La température d'environnement LED : -20~+60℃, sonde : -20~+80℃
Catégorie de protection LED : IP65, sonde : IP68
Sonde de câble 10m
Installation Fil ou bride



Installation



Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance 0

Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance 1



     Structure de produit



Mesure solide



Bride d'installation



La méthode d'installation est identique que la mesure liquide. Elle peut installer sur la bride qui joignent le tube relié du conteneur. L'axe doit viser au débouché de conteneur ou la perpendiculaire sur la surface de médias, la sonde devrait pouvoir sortir du relier-tube.



Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance 2





Les consignes d'utilisation de la différence de niveau ultrasonique dosent le menu



Le mètre de niveau ultrasonique de différence qui a le menu chinois et anglais et simple

installez, pouvez répondre aux exigences différentes du client. Normalement, après instruction d'installation suivie, placez alors plusieurs paramètres, il commencera à travailler.

Opération simple :

1. Clé : Nos produits peuvent être corrigés par trois clés sur le panneau. Puis, la valeur mesurée est montrée par la LED.Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance 3

2.After branchés de notre produit, appuient sur la touche d'ENSEMBLE pour deux seconde et écrivent le premier menu de niveau.

la valeur de la taille 3.The des entrées de la sonde (No.1) à la « référence zéro 1", la « référence zéro 1" position peut être table trouvée de structure dans le menu. (la taille de la sonde est la distance de la surface de lancement de la sonde au fond).

valeur de la taille 4.The des entrées de la sonde (No.2) à la « référence zéro 2". la « référence zéro 2" position peut être photo trouvée de structure du menu.

5.Set « 4mA » correspond valeur de différence et « 20mA correspond valeur de différence.

4mA correspond valeur de différence : la sortie est 4mA, quand la valeur de différence égale à

valeur d'arrangement.

20mA correspond valeur de différence : la sortie est 20mA, quand la valeur de différence égale à

valeur d'arrangement.

« Pendant que correspond la valeur de différence et « 20mA correspond valeur de différence, svp

vérifiez la photo de structure du menu.



Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance 4



Un. Application

Le mètre de niveau ultrasonique de différence (matériel, liquide), est utilisé pour mesurer des différences de taille de niveau de niveau ou matériel dans les deux différents des conteneurs.

Trois. Câblage



Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance 5

Câblage électrique de mètre de niveau ultrasonique de différence



Mètre de niveau ultrasonique anti-déflagrant, long terme d'émetteur de niveau ultrasonique à distance 6Terminal de mètre de niveau ultrasonique de différence



Instruction de câblage



Fondre : Le premier terminal à terre de l'instrument doit être fondu réellement. Ne partagez pas

terminal à terre avec d'autres dispositifs. Prenez le 4ème terminal. Transducteur : Rouge : Transducteur n de Trans_n

Bleu : Temp capteur de n + de température +

Noir : Fil de terre de la terre

choisissez la sonde : n=1, sondes de double, courant n=1,2 : « current+ » relient mA n+ ;

le « courant » relient mA n-/GND

choisissez la sonde : n=1, sondes de double, relais n=1,2 : Exposition de RLlnA et de RLnB ouverte ;

Exposition de RLnA et de RLnC clôturée. Choisissez la sonde : sondes du double n=1,2, n=1,2,3,4

Puissance : le C.A. de puissance relient L, C.C de puissance de N : 24V+ relient 24VDC+,

La terre relient 24VDC-

Note :

Le retard 1 de ① est employé pour probe1 l'alarme, le retard 2 est employé pour l'alarme probe2.

Le retard 3 et le retard 4 sont employés pour l'alarme de différence.

le ★ de ② la sortie de mA1+ et de mA est courant de différence.

La sortie de défaut de mA2+ et de mA est la sonde 2 actuelle ou choisit le courant de la sonde 1. (choisissez parmi de « le mode 9 travaux »-------« 2 la sortie de mA 2")

Le ★ comme mode courant de double niveau matériel, la sortie de mA 1+ et mA-est courant de la sonde 1. La sortie de mA2+ et de mA est courant de la sonde 2.

Carte de reçu de garantie de mètre de niveau ultrasonique et de mètre de niveau ultrasonique de différence



Nom
Adresse
personne de contact   téléphone
Modèle de produit   Produit non.
Date d'acceptation   Charge d'installation



Instructions de carte de garantie de mètre de niveau ultrasonique



Modèle de produit   Produit non.
Date d'acceptation   Charge d'installation



1, politique de garantie :

1. Veuillez montrer la carte de garantie, quand entretien de besoin de l'utilisateur. Au cours de la période de garantie, l'échec provoqué par utilisation normale peut apprécier l'entretien libre selon la carte de garantie.

2. La période de garantie : la période de garantie de produit est débutée de la date de l'acceptation dans les 12 mois.

La situation suivante sans garantie libre :

1. Produit ou d'autres composants au delà de la période de garantie.

2. En raison de l'environnement d'utilisation ne peut pas répondre à des exigences de produit, en conséquence, le matériel ne fonctionne pas.

3. En raison de l'environnement ou des corps étrangers pauvres de puissance dans les dispositifs, en conséquence, menez l'échec ou endommagez.

4. En raison du manque de suivre eux selon le manuel d'exploitation et des considérations, en conséquence, mènent l'échec.

5. En raison de la force majeure factorise comme la foudre, l'eau, le feu et d'autres facteurs naturels, en conséquence, mènent l'échec.

6. En raison de la réparation non autorisée, modifications non autorisées, abus, en conséquence, menez l'échec.



Notes de restriction :

1. Veuillez garder le coffre-fort de carte de garantie de ces instructions, perdu sans paiement.



L'autorité pour l'interprétation de cette carte de garantie appartient à notre société, nous ont le droit de modifier le contenu de cette carte sans préavis.
