| Lieu d'origine: | La Chine |
| Nom de marque: | KACISE |
| Certification: | CE |
| Numéro de modèle: | KUS3000-M30 |
| Quantité de commande min: | 0-100 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Carton avec la bulle |
| Délai de livraison: | 3-5 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 morceaux par mois |
| Intervalle: | 3000mm | Zone sans visibilité: | 150mm |
|---|---|---|---|
| Catégorie de protection: | IP65 (IP67 sélectionnable) | Matériel: | Plastique ou Métal |
| Alimentation d'énergie: | C.C DE 10… 30 V | Sortie: | 4-20mA/0-10V |
| Surligner: | capteur ultrasonique de niveau du fluide,Émetteur de niveau ultrasonique |
||

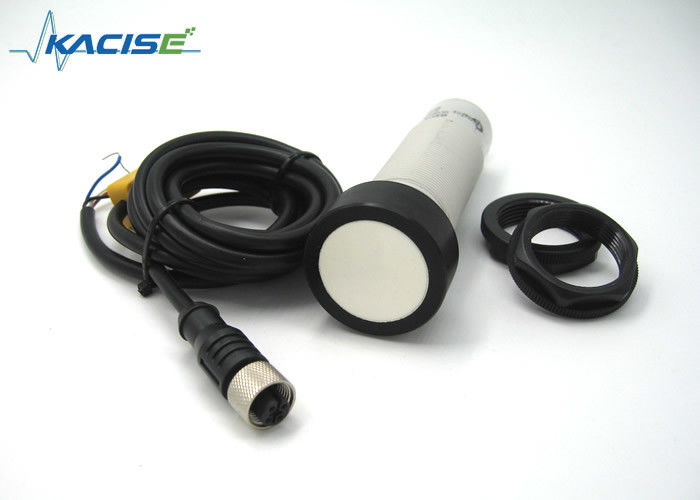

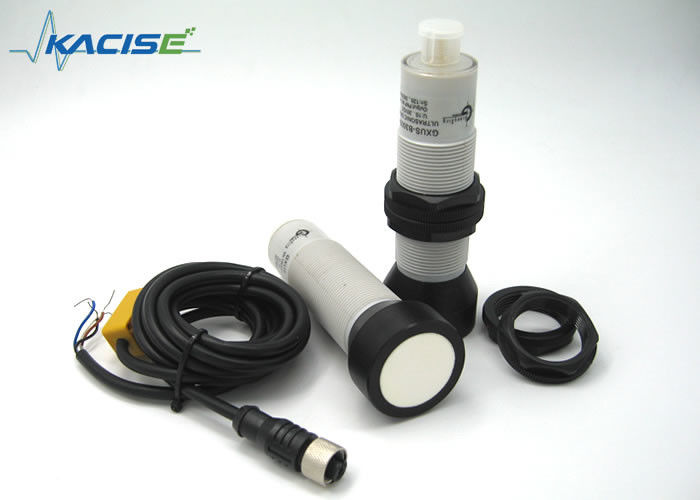

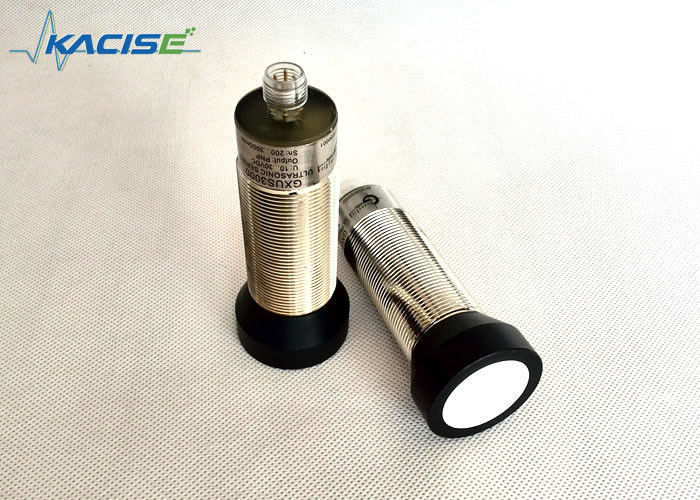

capteur 4-20mA/0-10V ultrasonique de faible diamètre de gamme de 3m pour l'automation industrielle
Caractéristiques
De non contact
Enseignable
Fenêtre de mesure réglable
Petit secteur inutilisable
Introduction
La mesure ultrasonique de capteur est une fiabilité et une méthode exceptionnelle de mesure de polyvalence. Elle peut réaliser pour résoudre les projets les plus complexes comprenant la détection d'objet ou la mesure de niveau, parce que sa manière de mesure fonctionne sûrement dans presque toutes les conditions.
Appliactions
Mesure de niveau
Industrie mécanique
Manipulation de matériel
L'industrie alimentaire
Travail du bois et meubles
Agriculture
Construction
Fabrication de papier
Dimensions
Paramètres
Caractéristiques générales
| M18 | |
| Détection de la gamme | 100… 1000 millimètres |
| Chaîne d'ajustement | 100….1000mm |
| Secteur inutilisable | 0… 100 millimètres |
| Plat standard de cible | 100 millimètres X 100 millimètres |
| Fréquence de transducteur | approx.220 kilohertz |
| Retard de réponse | Mme approximativement 10 |
| M30-type1 | |
| Détection de la gamme | 200… 2000 millimètres |
| Chaîne d'ajustement | 200….2000mm |
| Secteur inutilisable | 0… 200 millimètres |
| Plat standard de cible | 100 millimètres X 100 millimètres |
| Fréquence de transducteur | approx.150 kilohertz |
| Retard de réponse | Mme approximativement 10 |
| M30-type2 | |
| Détection de la gamme | 300… 3500 millimètres |
| Chaîne d'ajustement | 300….3500mm |
| Secteur inutilisable | 0… 150 millimètres |
| Plat standard de cible | 100 millimètres X 100 millimètres |
| Fréquence de transducteur | approx.70 kilohertz |
| Retard de réponse | Mme approximativement 20 |
| M30-type3 | |
| Détection de la gamme | 400… 6500 millimètres |
| Chaîne d'ajustement | 400….6500mm |
| Secteur inutilisable | 0… 300 millimètres |
| Plat standard de cible | 100 millimètres X 100 millimètres |
| Fréquence de transducteur | approx.50 kilohertz |
| Retard de réponse | Mme approximativement 40 |
Indicateurs/moyens fonctionnants
| Bleu de LED | Mise sous tension |
| LED jaune | solide : objet dans la gamme d'évaluation |
| clignotant : fonction de programme, objet détecté | |
| LED rouge | solide : Erreur |
| clignotant : fonction de programme, aucun objet détecté |
Caractéristiques électriques
| Tension UB d'opération | C.C de 10… 30 V, ondulation 10 % solides solubles |
| Approvisionnement à vide actuel je0 | ≤ 50 mA |
Sortie
| Type de sortie | 1 sortie analogique 0-10V ou 4… 20mA. |
| Résolution | Évaluation gamme [] de millimètre/4000, mais ≥0.35mm |
| Déviation de la courbe caractéristique | ≤0.2% de la valeur complète |
| Exactitude de répétition | ± 0.1 % de valeur complète |
| Impédance de charge | >ohm 1k |
| Influence de la température | ≤ 2 % de valeur complète |
Conditions ambiantes
| Température ambiante | -25… °C 70 |
| Température de stockage | -40… °C 85 |
Caractéristiques mécaniques
| Type de connexion | Connecteur M12 X 1, de dispositif goupille 4 |
| Catégorie de protection | IP65 (IP67 sélectionnable) |
| Matériel | Logement : en laiton ou en plastique nickelé |
Affichages à LED
| Affichages dans la dépendance à l'égard le mode opérationnel | LED rouge | LED jaune |
|
Limite d'évaluation de COLLOQUE Objet détecté Aucun objet n'a détecté Objectez incertain (le COLLOQUE invalide) |
flashes sur |
flashes |
| "copie normale" (gamme d'évaluation) | sur | |
| Défaut | sur | état précédent |
États d'installation
Si le capteur est installé à la chute de la température d'environnement au-dessous de 0℃, il devrait faire bien sur les mesures de sauvegarde. En cas de support direct du capteur dans un trou traversant utilisant les écrous en acier, il doit être fixé au milieu du fil de logement.
Description de fonction de capteur
Ensemble et ajuster le centre de commutation et l'intervalle anticipé des produits de sortie de changement et de sortie analogique
Le changement et la sortie analogique peuvent être placés utilisant l'extrémité de accord, spécifiquement, là sont huit modes fonctionnants qui peuvent être placés.
Chacun de ces arrangements est divisé en étapes suivantes :
Dans la première étape, l'utilisateur choisit une distance d'auto-ensemble ou met le capteur dans l'état de vague-perte.
En second lieu, reliez le terminal de calibrage à l'alimentation d'énergie ou à la terre, et gardez la connexion jusqu'aux lueurs légères jaunes (ou aux lueurs de lumière rouge si l'état est perdu).
Dans la troisième étape, l'utilisateur choisit la deuxième distance d'auto-ensemble ou permet au capteur d'entrer dans l'état de perte de vague.
Dans la quatrième étape, reliez le terminal de calibrage à l'alimentation de la terre ou d'énergie (état différent de la deuxième étape), et gardez la connexion jusqu'aux lueurs légères jaunes (ou aux lueurs de lumière rouge dans le cas de la perte de vague).
Il y a 8 modes de sortie de changement
1. Mode normalement ouvert de fenêtre (produits de sortie analogique pour le mode fonctionnant linéaire positif ou le mode de mesure de distance).
2. Mode normalement fermé de fenêtre (le produit de sortie analogique est mode d'opération linéaire négatif ou mode de niveau liquide de mesure).
3. Unique normalement sur le mode.
4. Mode normalement fermé unique.
5. Mode normalement ouvert unique d'intervalle avec la grande boucle d'hystérésis.
6. Mode normalement fermé unique d'intervalle avec la grande boucle d'hystérésis.
7. Si le mode normalement ouvert est détecté.
8. Si le mode normalement fermé est détecté.
Au sujet des produits de modèle de la sortie RS485. Description de
Il y a le mode de fonctionnement trois,
1 : Le mode automatique de mesure, le capteur mesure sans interruption le niveau liquide et la distance, et l'utilisateur lit les résultats de mesure par l'interface 485 à tout moment.
2 : L'utilisateur ne lance pas une communication 485, le capteur activement lancera une mesure et rapportera le résultat.
3 : Le mode de sommeil, le produit entre dans le mode de sommeil, l'utilisateur réveille d'abord le capteur par l'interface 485, et puis lance une mesure et obtient les résultats avant les sommeils de capteur encore.
