| Lieu d'origine: | La Chine |
| Nom de marque: | KACISE |
| Certification: | CE |
| Numéro de modèle: | KUS3000-M30 |
| Quantité de commande min: | 0-100 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Carton avec la bulle |
| Délai de livraison: | 3-5 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 morceaux par mois |
| Produits: | 4-20mA/0-10V | Énergie électrique: | C.C DE 10… 30 V |
|---|---|---|---|
| Grade de protection: | IP65 (IP67 sélectionnable) | Matériel: | Plastique ou métal |
| Portée: | 4000mm (4m) | Zone sans visibilité: | 200 mm |
| Surligner: | capteur ultrasonique de niveau du fluide,Émetteur de niveau ultrasonique |
||

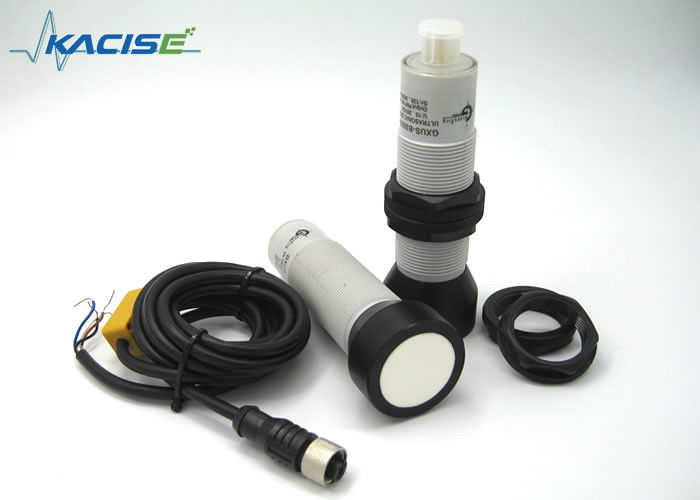

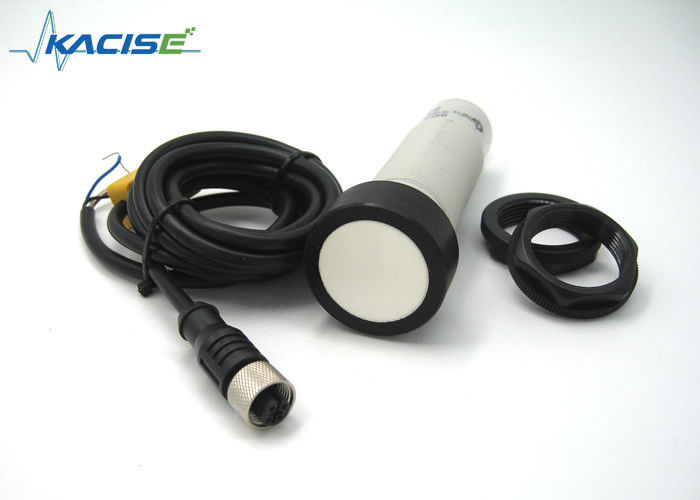

4m 4-20mA / 0-10V Capteur ultrasonique de distance pour l'industrie alimentaire
Applications
Industrie alimentaire
Travaux du bois et meubles
Le secteur agricole
Construction
Fabrication de papier
Mesure du niveau
Ingénierie mécanique
Manipulation des matériaux
Introduction au projet
Le capteur de distance ultrasonique fonctionne en transmettant des impulsions ultrasoniques à l'objet cible et en recevant l'écho formé par l'objet.En mesurant la différence de temps entre transmission et réception, la distance entre le transducteur et la surface de l'objet peut être calculée en utilisant la vitesse du son dans le milieu.où C est la vitesse du son, et t est le temps nécessaire.
Le capteur de distance ultrasonique M30 utilise la technologie de mesure de l'écho ultrasonique et la technologie de mesure précise de la différence de temps pour détecter avec précision la distance entre le capteur et l'objet cible.Il offre des avantages tels que la mesure préciseCe capteur est adapté aux applications impliquant la mesure du niveau du liquide et de la distance.
Caractéristiques
Ventilateur de mesure réglable
Petite surface inutilisable
Sans contact
Apte à être enseigné
Les dimensions
Paramètres
Caractéristiques générales
| Portée de détection | 200 à 4000 mm |
| Plaque de cible standard | 100 mm x 100 mm |
| Fréquence du transducteur | environ 85 kHz |
| Délai de réponse | approximativement 325 ms |
Indicateurs/mécanismes de fonctionnement
| LED bleu | Le courant allumé |
| LED jaune | solide: objet dans la plage d'évaluation |
| clignotant: fonction de programme, objet détecté | |
| LED rouge | solide: erreur |
| clignotant: fonction de programme, aucun objet détecté |
Spécifications électriques
| Voltage de fonctionnement UB. Pour | 10... 30 V de courant continu, ondulation 10 % SS |
| Courant d'alimentation en mode non-charge I0 | ≤ 50 mA |
Produits
| Type de sortie | 1 sortie analogique 0-10V ou 4...20mA. |
| Résolution | Plage d'évaluation [mm]/4000, mais ≥ 0,35 mm |
| Déviation de la courbe caractéristique | ≤ 0,2% de la valeur à pleine échelle |
| Précision de répétition | ± 1% de la valeur à pleine échelle |
| Impédance de charge | 0... 500 ohms |
| Influence de la température | ≤ 2 % de la valeur à l'échelle |
Conditions de l'environnement
| Température ambiante | -25 à 70 °C |
| Température de stockage | -40 à 85 °C |
Caractéristiques mécaniques
| Type de connexion | Connecteur de l' appareil M12 x 1, 4 broches |
| Grade de protection | Pour les appareils de surveillance de l'environnement |
| Matériel | Casque: cuivre nickelé ou plastique |
Affichage à LED
| Affichage en fonction du mode de fonctionnement | LED rouge | LED jaune |
|
Limite d'évaluation de la méthode TEACH-IN Objet détecté Aucun objet détecté Objet incertain (TEACH-IN n'est pas valide) |
éteint éclairs sur |
éclairs éteint éteint |
| Mode normal (plage d'évaluation) | éteint | sur |
| Faute | sur | état antérieur |
Conditions d'installation
Si le capteur est installé à une température ambiante inférieure à 0°C, il devrait bien fonctionner sur les mesures de protection.il doit être fixé au milieu du fil de boîtier.
Le produit doit être soumis à un contrôle d'approvisionnement en eau.
