Détails sur le produit:
Lieu d'origine: Shaanxi, Chine (Mainland)
Nom de marque: KACISE
Numéro de modèle: GXPS609A
Conditions de paiement et expédition:
Quantité de commande min: 0-100
Prix: Negotiable
Détails d'emballage: demandes de carton ou de clients disponibles
Délai de livraison: 5 jours ouvrables après paiement
Conditions de paiement: L/C, D/A, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 morceaux/morceaux par semaine négociable
Contact
Description de produit détaillée
Chaîne de mesure: diesel de 0~3m Précision de mesure: 0.5%f.s
Défendez la catégorie: IP65 Température de travail: -25℃~85℃
La température de stockage: -25℃~85℃. Type d'interface: NPT1
Surligner:

Émetteur de niveau ultrasonique

,

capteur de niveau liquide ultrasonique

Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode





1.System récapitulent



« Le système de mesure liquide de taille dans GPRS communiquent le mode » incluent « l'équipement terminal de mesure de taille liquide dans GPRS communiquent le mode », « le logiciel de gestion de serveur » et la « ligne de configuration ». Il est employé pour chronométrer la valeur liquide de taille de mesure, la valeur de la température, les données de longitude et de latitude, la date et l'information de temps et montre à ceux-ci la valeur dans « le logiciel de gestion de serveur ».

Avis 1 : « Le système de mesure liquide de taille dans GPRS « le système » communiquent mode » pour faire court en tant que description qui suit.

Avis 2 : « L'équipement terminal de mesure de taille liquide dans GPRS « le terminal » communiquent mode » pour faire court en tant que description qui suit.

Avis 3 : Le logiciel » « de logiciel » de gestion « de serveur pour faire court en tant que description qui suit.

Avis 4 : La « ligne de configuration » pour faire court « ligne » en tant que description qui suit.

Le « terminal » est utilisé pour chronométrer la valeur liquide de taille de mesure et la valeur de la température, et transmet ces derniers valeur de mesure au « logiciel » dans GPRS communiquent le mode, l'utilisateur peut employer le « logiciel » pour voir la valeur liquide de taille et pour contrôler ces le « terminal ».

Le « logiciel » est seulement un logiciel de démo pour offrir l'utilisateur, sa fonction est très simple, et il n'est pas d'avoir une fonction puissante pour falloir à beaucoup le « terminal » fonctionnant en même temps. Si le besoin de l'utilisateur un grand système « logiciel » avec la fonction puissante, entrent en contact avec svp Xi'an Kacise Optronics Tech Co., Ltd.

La « ligne » est seulement employée pour configurent le « terminal » par l'utilisateur, elle est se relient entre le « terminal » et la porte série RS232 de l'ordinateur.



2." » dessin terminal de structure

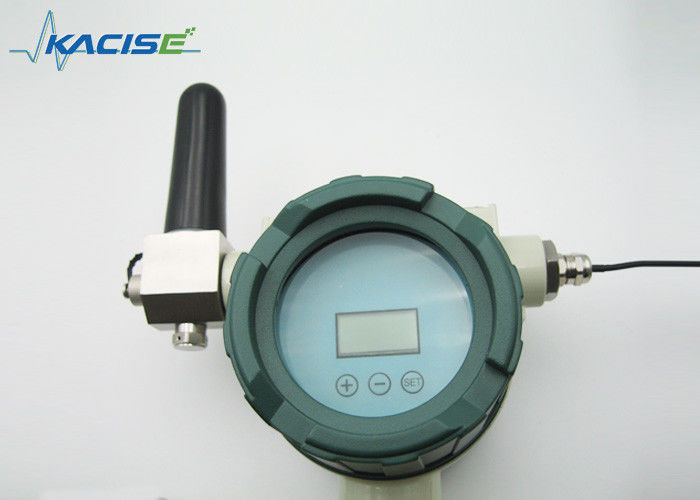

Dessin terminal de la structure GXPS609 (GPRS) : comme image une



Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 0

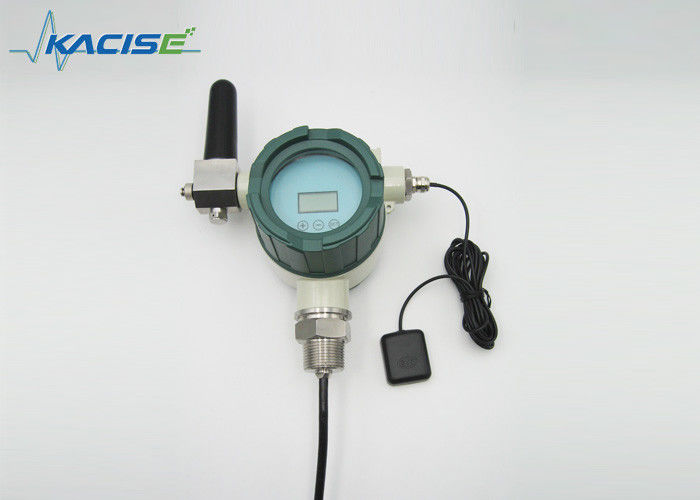

Le dos du terminal GXPS609 (GPRS) : comme image deux

Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 1



utilisation d'alimentation de la norme 3.Technology et de l'énergie



Chaîne de mesure diesel de 0~3m.
Précision de mesure 0.5%F.S.
Manière d'alimentation d'énergie

batterie 3.6VDC et 10VDC~35VDC

bloc d'alimentation externe.

Défendez la catégorie IP65
Travaillez la température -25℃~85℃.
Température de stockage -25℃~85℃.
Fréquence de communication GSM/GPRS 850/900/1800/1900MHz.
Type d'interface NPT1.
Temps de travail de synchronisation minute 3 | minute 1000 (peut placer).
Apposez la fonction Affichage à cristaux liquides, clé-presse, GPS.
Délai « terminal » d'utilisation de batterie par exemple, la batterie du numéro un d'utilisation « ER34615M », sa capacité est 14.5AH, la fréquence de travail de « système » est travail une fois par heure : Le terminal GXPS609 (GPS) peut fonctionner environ 120 jours.
Modèle de batterie choisi

recommandez la batterie « ER34615M » du numéro un d'utilisation. Si l'utilisateur veulent la batterie choisie par individu, svp selon la norme de batterie comme suivant. tension de batterie : 3.0VDC~3.6VDC ; maximum continuez le courant de sortie : plus que 0.5A ; capacité de courant de sortie d'impulsion : plus que 1A.



L'utilisation d'alimentation d'énergie illuminent

le « terminal » peut employer la batterie ou le bloc d'alimentation externe. Voyez le dessin terminal de structure, la position du bloc d'alimentation externe dans « l'interface électrique externe », dans l'interface, « 1" est anode, « 2" est cathode.





4." utilisation de système » illuminent



Quand vous employez la jeune fille de « système », configurez svp l'utilisation « terminale » le « logiciel » d'abord, et alors vous pouvez employer le « système » accomplissez.



4,1" installation de logiciel »



Copie de ⑴ le dossier de « GPRS_Server_Setup » dans le CD au calcul.

Le clic de double de ⑵ « a installé » et « GPRS_Server_Setup » à leur tour.

Veuillez remettre à zéro l'ordinateur quand installation complète.



4,2" terminal » configurent



Le ⑴ ouvrent la couverture arrière du « terminal », fixent la batterie, et ouvrent le « commutateur électrique » à "ON".

Une prise de ⑵ le port vert de la « ligne » insertion « prise de configuration », et un port différent se relient à la porte série RS232 de l'ordinateur.

(3) double clic « LLMServer.exe » pour ouvrir le « logiciel » : comme image trois



Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 2

Image trois

Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 3

Image quatre

Si apparaissent la zone de dialogue comme image quatre, cliquez sur svp « déterminent » ou « CORRECT ».



(4) cliquent sur « Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 4 » le bouton, ouvrent la « information de GPRS configurent » la zone de dialogue, choisissent le nombre de porte série, la vitesse baud est 9600, et clic « porte série ouverte » pour ouvrir la porte série : comme image cinq



Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 5

Image cinq

Le ⑸ attendent svp l'initialisation du « terminal », ce processus est la minute environ cinq. Après cinq minute, configuration de presse la « verrouille » sur le « terminal », et alors la « information de GPRS configurent » zone de dialogue peut message montrer message le « : Le terminal est relié ! ». L'utilisateur peut configurer le « terminal » actuellement : comme image six.





Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 6

Image six

⑹ « IP de serveur » : Doit compléter, complète svp « l'IP address de réseau public » du serveur, « l'IP address de réseau public » est unique dans le global.

« Numéro d'accès » : Doit compléter, remplit svp dedans numéro d'accès de serveur par le routeur assignent.

« Nombre mobile » : Complétez le nombre de téléphone mobile, ce nombre peut recevoir le message court d'alarme quand la séparation de GPRS. Si le besoin de l'utilisateur cette fonction, complètent svp. Cette fonction peut ouvrir ou clôturer l'utilisation le « logiciel ».

Le bouton de « configuration d'économies » de clic de ⑺ à économiser dans « terminal », et vous pouvez cliquer sur le bouton « avez indiqué configuration » pour indiquer ces la configuration. S'il est erroné quand vous donnez lecture, configurez svp encore ; s'il est exact, débranchez svp la « ligne », le « commutateur électrique » étroit à "OFF", et couvrez la couverture arrière du « terminal ».

Le processus de configuration de ⑻ est complet actuellement, svp selon la description de faire comme suit la normale de travail de « système ».

La description de processus et l'utilisation de travail de « système » illuminent.



4,3 .1" description de processus de travail de système » :



⑴ ouvert et fonctionnement le « logiciel » sur le serveur au début.

Le ⑵ ouvrent l'alimentation d'énergie en « terminal », et le travail « terminal » de début.

Le ⑶ le « terminal » vérifiera le temps avec le « logiciel » après le démarrage « terminal » de remise. Le « logiciel » enverra la date et l'heure actuelles au « terminal », le « terminal » épargnera les données et le temps, et met à jour les données et le temps par se.

Le ⑷ que le « terminal » enverra l'information actuelle de mesure au « logiciel » quand le travail de temps de contrôle est complet, l'information de mesure inclut : L'adresse « terminale », la valeur liquide de pression actuellement, le mode courant « terminal », la capacité de batterie, la latitude, la longitude, la date actuelle et l'heure et continuent. Ceux-ci mesurent l'information montreront sur l'interface principale de « logiciel ».

L'utilisateur de ⑸ doit configurer « terminal » par individu en mode de configuration (placez le mode), et puis clique sur le bouton « entrent de travail mode » a laissé le « terminal » dans le mode de travail.

Le ⑹ le « terminal » peut individu sauver l'information de mesure quand le « logiciel » est débranchement, et envoyer le message de short d'alarme au nombre de téléphone mobile en même temps. Les la plupart sauvent le nombre de l'information de mesure sont l'article 5000, quand le « terminal » est se relient au « logiciel » encore, le « terminal » peut individu envoyer à ceux-ci l'information sauvée de mesure au « logiciel » (envoyez la fréquence : 5 secondes pour envoyer une information de mesure), et économisé dans la base de données quand le « logiciel » reçoivent ces derniers l'information de mesure. L'interface principale de « logiciel » est seulement exposition la dernière information de mesure.

Contenu du message de short d'alarme de ⑺ : « Alarme, séparation de GPRS ! La valeur actuelle de pression est : *** KPa ».

Le ⑻ puisque le mode courant de système spécial, nous ne recommandent pas l'utilisateur pour employer la fonction « de l'information de mesure d'économies » avec du long temps, donc reprennent svp le système relient quand vous recevez le message de short d'alarme ou trouvent le débranchement de lien de système.



4.3.2" utilisation de système » illuminent



(1) a installé le « logiciel » sur le serveur, et le double clic l'icône de logiciel pour ouvrir le « logiciel » : comme image trois.

Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 7

                                                               Image sept

(2) interface principale de « logiciel » : comme image huit

Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 8

Image huit

le bouton de clic (de 3 Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 9 ) ou le bouton de « arrangement de paramètre » de clic sous le menu de « arrangement », la zone de dialogue de « arrangement » est exposition. Cette zone de dialogue est employée pour configurent le « logiciel » : comme image cinq



Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 10

« Arrangement de port de réseau de serveur » : complétez l'IP address d'ordinateur de serveur local, et le numéro d'accès du serveur par le routeur assignent.

« Arrangement de temps de panne de communication » : Le temps « terminal » de relier-heures supplémentaires configurent. Si le « logiciel » ne reçoivent pas l'information de mesure pendant ce temps, la colonne principale de « statut » de table d'interface montrera le mot rouge « débranchement », cette information indiquent que ligne de GPRS déjà déconnectent peut-être, satisfont vérifient le serveur et le « terminal », et le résumé se relient dès que possible. Cette fois configurent doit davantage que « l'intervalle de travail de synchronisation », nous recommandent l'utilisateur configurent cette fois trois fois que « l'intervalle de travail de synchronisation ».

« Chaîne de seau réglée » : configurez la taille de colonne dans l'interface principale à la droite, simulez la taille liquide dans le vrai environnement.

« Alarmez la fonction réglée » : la fonction d'alarme configurent, ont placé l'alarme liquide de taille valeur limite supérieure et limite basse.

« LanguageSet » : La langue de « logiciel » choisissent, transfèrent l'anglais

Le bouton question Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 11 de bouton de clic de ⑷ ou de « de données » de clic sous le menu de « recherche », la zone de dialogue « de question de données » est exposition : comme image dix



Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 12



« Identification de terminal » : l'adresse « terminale » choisie que vous voulez vous enquérez, ou choisissent « tous » à l'enquête tout le « terminal ».

« Temps de question » : choisissez la section de temps où vous voulez vous enquérez.

Bouton de « enquête » : Enquérez-vous le bouton de commande.

Bouton de « exportation » : en tant qu'exportation « de format d'EXCEL » toutes les données de s'enquièrent.

Bouton de « suppression » : supprimez toutes les données que vous vous êtes enquises.

L'insertion de ⑸ la carte de SIM avec le service de GPRS, ouvrent l'alimentation d'énergie « terminale ».

Le ⑹ ce « terminal » emploiera au mieux deux minutes pour le signal de GPS de recherche, et envoie alors la toute l'information de mesure au « logiciel », ainsi le besoin de l'utilisateur d'attendre environ trois minutes pour voir ces derniers mesurer l'information sur le « logiciel » pour la première fois.

Le ⑺ quand le « logiciel » reçoivent l'information de mesure pour la première fois, le besoin de l'utilisateur de configurer le « terminal », et ont laissé le « terminal » dans le « mode de travail ». Le double clic la rangée de la zone de dialogue « de paramètre du terminal » d'exposition l'information « terminale » de mesure, est exposition : comme image onze

Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 13

Image onze

Le ⑼ la zone de dialogue « de paramètre du terminal » peut montrer l'information basse de chaque « terminal » dans la table, et l'utilisateur peut configurer le « terminal » dans l'interface.

La table de ci-dessus dans l'exposition d'interface l'information basse de chaque « terminal », ces information est sauvée dans la base de données du serveur, utilisateur peut cliquer sur le bouton de « suppression » pour supprimer l'information dans la base de données du serveur.

Label « de configuration fonctionnante de paramètre » :

« Nom terminal » : quand le nouveau « terminal » vient, l'utilisateur si appelé un nom défini par l'utilisateur pour le nouveau « terminal » et compléter ici, alors cliquent sur « a placé » le bouton.

« Densité liquide » : complétez la densité liquide de mesurer. Par exemple, la densité du diesel est 0,84, complète svp 0,84, et clique sur « a placé » le bouton.

Quand « le nom terminal » et « la densité liquide » sont complets rempli, l'utilisateur doit cliquer sur le « nouveau » bouton terminal pour ajouter le nouveau « terminal » dans la base de données du serveur.

« Alarme supérieure » et « alarme inférieure » : Placez la valeur liquide d'alarme de taille.

Label « de configuration de paramètre d'expansion » : comme image douze

Le manuel du système de mesure de niveau liquide de GXPS609A dans GPRS communiquent le mode 14

Image douze

« Identification de terminal » : configurez la nouvelle adresse « terminale ». L'adresse « terminale » est configurent déjà complet dans l'usine, nous proposons que l'utilisateur svp ne configurent pas encore.

« Fonction de SMS » : ouvrez-vous ou étroit envoyez la fonction courte de message, et le clic « a placé » le bouton.

« Intervalle » : configurez l'intervalle de travail de synchronisation du « terminal », et le clic « a placé » le bouton. Veuillez configurer le « intervalle » plus de 5 minutes.

Le ⑽ tous les paramètres sont configurent complet, cliquent sur svp le bouton « entrent de travail mode », a laissé le travail « terminal » dans le « mode de travail ».

En « mode de travail », quand le « terminal » envoie à l'information de mesure, l'écran d'affichage à cristaux liquides peut montrer l'unité de valeur de pression et de pression. Quand « envoyez le processus » plus de, le « terminal » sera alimentation d'énergie coupée et commencer le sommeil, jusqu'au prochain se réveillent. Quand le « terminal » commencent le sommeil, svp ne faites rien.

Le ⑾ si l'utilisateur veulent modifient configurent encore, cliquent sur svp le bouton « entrent mode réglé » et attendent le « terminal » se réveillent après, et annulent le « mode de travail » dans « a placé le mode ». Dans « placez le mode », utilisateur peut configurer le « terminal ».

cadre de « message » de ⑿ en dessous d'interface « de paramètre du terminal » : tout le message de actionnent cette interface « de paramètre du terminal » montrera ici, l'utilisateur peut savoir que le fonctionnement est si réussissez ou l'échec voient ici.

Le ⒀ dans l'interface principale de « logiciel », cliquent sur la rangée d'information montrée de mesure, la colonne simulera l'exposition la taille liquide, le diagramme montrera le graphique liquide de valeur de taille.

Le ⒁ dans l'interface principale de « logiciel », clic « au sujet de nous » bouton sous « au sujet » du menu, « au sujet de nous » zone de dialogue est exposition. Cette zone de dialogue est exposition l'information de l'OPTO-ÉLECTRONIQUE TECH Cie., Ltd de XIAN KACISE.



5.Key-press fonctionnent



Les « terminaux » prennent trois clé-presses, « (+) », « (-) », « (PLACEZ) ». L'utilisateur peut utiliser ces clé-presses quand le « terminal » fonctionnant dans « a placé le mode » et n'envoie pas n'importe quelles données à l'heure actuelle.

Actionnez les étapes : le menu de clé-presse inclut « COMME » et « SL ».

« COMME » : configurez l'adresse « terminale ».

« SL » : configurez l'intervalle « terminal » de travail de synchronisation.

La longue presse de ⑴ « (PLACEZ) », exposition d'affichage à cristaux liquides « COMME », le « terminal » dans le menu de clé-presse actionnent le mode.

Presse de short de ⑵ « (+) », option de menu de clé-presse de commutateur « COMME » et « SL ».

Longue presse de ⑶ « (-) » dans « EN TANT QUE » menu, vous pouvez sortir l'interface d'exposition de menu de clé-presse, et dans l'interface de valeur de pression d'exposition.

Presse de short de ⑷ « (PLACEZ) » dans « EN TANT QUE » menu, vous pouvez dans l'interface « terminale » d'adresse de configuration, la plage d'adresses « 0~253". pressez « (+) », adresse additionnent « 1" ; pressez « (-) », la diminution « 1" d'adresse ; pressez « (PLACEZ) », sauvez l'adresse et retournez. Si vous ne voulez pas configurez l'adresse « terminale », longue presse « (-) » pour retourner.

Presse de short de ⑸ « (PLACEZ) » dans le menu de « SL », vous pouvez dans l'interface « terminale » d'intervalle de travail de synchronisation de configuration, gamme d'intervalle « que 0 seconds~60000 secondent ». pressez « (+) », intervalle ajoutent « 1second » ; pressez « (-) », commutez le segment d'exposition de nombre d'affichage à cristaux liquides ; pressez « (PLACEZ) », sauvez l'intervalle et retournez. Si vous ne voulez pas configurez, longue presse « (-) » pour retourner



6.Maintenance illuminent



Le ⑴ insèrent svp une carte de SIM avec le service de GPRS avant emploi le « terminal ». La carte de SIM doit accorder 800MHz, 850MHz, 1800MHz, 1900MHz.

Le ⑵ s'assurent qu'utilisation que la batterie recommandent. Si l'exposition de « logiciel » la pénurie « terminale » de capacité de batterie, remplacent svp la nouvelle batterie.

Le ⑶ si le débranchement de communication entre le « logiciel » et le « terminal », vérifient svp le serveur, « logiciel », « terminal », batterie, et carte de SIM est si normale ou défaut.

Le ⑷ évitent l'antenne « terminale » près du métal et de l'objet magnétique fort.

Le ⑸ si le défaut de travail de « système », et vous ne résolvent pas le défaut, entrent en contact avec svp Xi'an Kacise. Nous ne permettons pas l'utilisateur prenons vers le bas et réparons le « terminal » pour vous-même.
