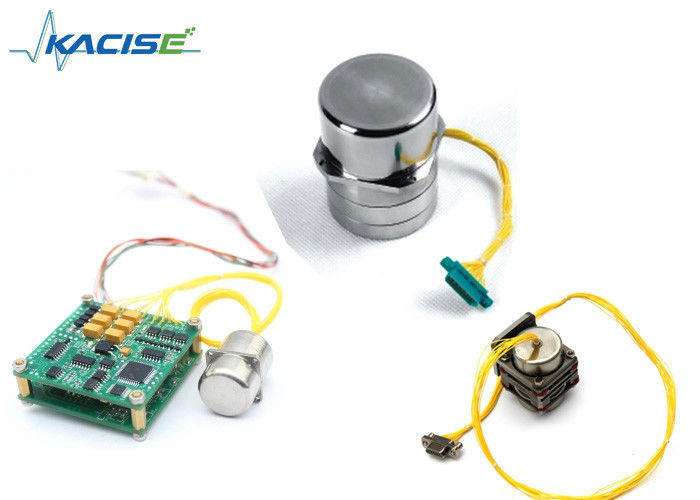

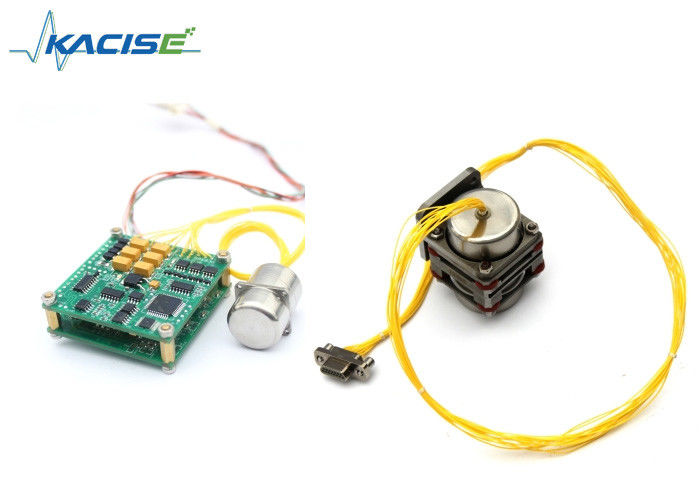

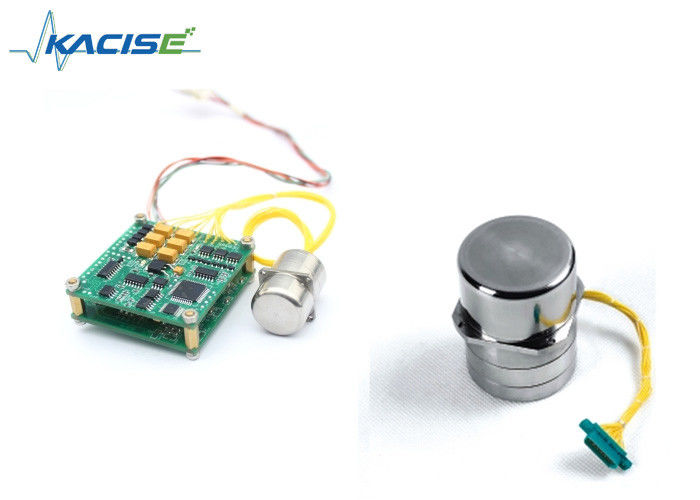

La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision

La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision

  • La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision
  • La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision
  • La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision
  • La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision
La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision
Détails sur le produit:
Lieu d'origine: Shaanxi, Chine (Mainland)
Nom de marque: KACISE
Numéro de modèle: KTG-58
Conditions de paiement et expédition:
Quantité de commande min: 1 Piece / Pieces
Prix: Negotiable
Détails d'emballage: demandes de carton ou de clients disponibles
Délai de livraison: 5 jours ouvrables après paiement
Conditions de paiement: L/C, D/A, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 morceaux/morceaux par semaine négociable
Contact
Description de produit détaillée
Dérive aléatoire: ≤0.01°/h Puissance (1 phase): 7&8000 V et hertz
Stabilité de dérive: ≤0.3°/h Non linéaire: ≤0.5%F
Taux de cheminement maximum: ≥100°/s Largeur de bande: ≥70HZ
Surligner:

capteur de gyroscope de 3 axes

,

module de capteur de gyroscope

Gyroscope accordé dynamique de grande précision pour la terre, mer, aviation, transporteur de vol spatial

Caractéristique



  • De grande précision
  • Longue durée de vie
  • Dynamique large
  • Fiabilité élevée


Introduction

KTG-58 a été employé pour la surface de l'eau, le système de courroie-vers le bas de terre, la recherche rapide de nord vrai, le traqueur d'antenne de télévision, et très utilisé dans le système à inertie de courroie-vers le bas de vol spatial. Le gyroscope peut également être utilisé pour la terre, mer, aviation, transporteur de vol spatial, système d'attitude de plate-forme de courroie-vers le bas.

Paramètre



Paramètre Spec. Valeur Unité
Puissance Puissance (phase 3) 10&205 V et hertz
  Puissance (1 phase) 7&8000 V et hertz
représentation Dérive aléatoire ≤0.01 °/h
  Stabilité de dérive ≤0.3 °/h
  Non linéaire ≤0.5 %FS
  Taux de cheminement maximum ≥100 °/S
  Dérive sensible Non g ≤15 °/h/g
  Dérive sensible à la g ≤8 °/h/g
  Largeur de bande ≥70 Hertz
  Facteur de proportionnalité de Torquer ≥680 °/h/mA
technologique Taux de synchronisation 6015 r/min
  Temps de synchronisation ≤10 S
  Gradient de sortie 7~10 système mv “
  Torquer primaire 19±3 Ω
  couple secondaire 2±0.5 Ω
Physique Poids <350> g
  Dimensions Φ35.4×78 millimètre
  Bride 38×38 millimètre

Travail

environnement

La température -20~120
  Vibration 5 g
  Choc ≥50 g



Installation


Des produits devraient être installés pour s'assurer que cet axe de X (y) et l'axe de référence de mesure coïncide, l'erreur d'installation devrait être moins de 5'.

Opération



  • Seulement les produits assortissant la puissance appropriée et le circuit boucle verrouillé embarquent afin de fonctionner correctement, carte du besoin, expliquent svp à l'avance.
  • Quand le produit sous l'utilisation normale, vous devrait allumer la puissance de mettre en marche le moteur, au sujet de 20s, et puis la boucle de sur-serrure, de sorte que les produits dans l'état de boucle bloquée ; l'arrêt, débranchement a fermé à clef la boucle de sorte que le produit soit dans l'opération de boucle ouverte, et puis déconnecte l'alimentation d'énergie.
  • Le produit activé, arrêté dans 40s, devrait éviter de secouer le produit, la procédure d'installation devrait être lumière, s'allument, la non-collision de produit, percussion.
  • Le produit dans l'utilisation du processus est strictement interdit pour tirer la prise.
  • Le produit dans l'utilisation du processus, ne peut pas se mettre en court-circuit entre le bloc d'alimentation externe.
  • L'anomalie se produit pendant l'utilisation, devrait immédiatement couper le courant, analyse de panne, si le défaut interne de produit, le client informera promptement ma société, ma société organisée par la réparation.



Dimension


La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision 0La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision 1La terre/mer a dynamiquement accordé le compas gyroscopique, dynamique large de gyroscope de grande précision 2

Définition de la prise (J30J-15T)



Définition de connecteur



 Le type de prise : J30J-15T (câble length160~175mm)

Pin non. Définition de fonction Remarque
1 Sortie de signal d'axe des abscisses
2 LA terre Pour la puissance et les signaux d'excitation
3 Bobine de couple d'axe des abscisses (l'extrémité)
4 Une puissance de conducteur de moteur de phase Là-phase 10V, 205Hz
5 Alimentation d'énergie d'excitation de capteur Singal-phase7V, 8KHz
6 Sortie de signal d'axe des y
7 Bobine de couple d'axe des y (le début)
8 Puissance de conducteur de moteur de phase de B Là-phase 10V, 205Hz
9 DC+15V Puissance pour le préamplificateur
10 DC-15V Puissance pour le préamplificateur
11 Bobine de couple d'axe des abscisses (le début)
12 NULLE
13 NULLE
14 Puissance de conducteur de moteur de phase de C Là-phase 10V, 205Hz
15 Bobine de couple d'axe des y (l'extrémité)

NOTE : Le même s'applique à J30J-21T, si l'utilisation l'autre douille, expliquent svp à l'avance.
