| Lieu d'origine: | Shaanxi, Chine (Mainland) |
| Nom de marque: | KACISE |
| Numéro de modèle: | KTG-M5 |
| Quantité de commande min: | 1 Piece / Pieces |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | demandes de carton ou de clients disponibles |
| Délai de livraison: | 5 jours ouvrables après paiement |
| Conditions de paiement: | L/C, D/A, D/P, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 morceaux/morceaux par semaine négociable |
| Dérive aléatoire: | ≤0.2°/h | Puissance (1 phase): | 5&16000V et hertz |
|---|---|---|---|
| Stabilité de dérive: | ≤0.25°/h | Non linéaire: | ≤0.5%F |
| Taux de cheminement maximum: | ≥60°/S | Largeur de bande: | ≥70HZ |
| Surligner: | capteur de gyroscope de mems,module de capteur de gyroscope |
||

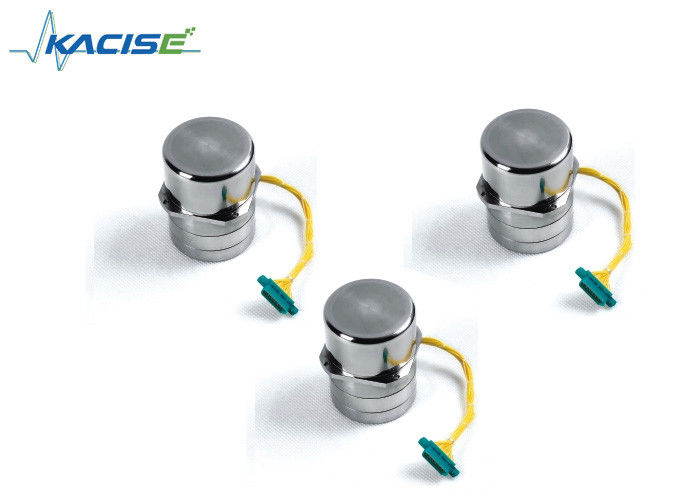

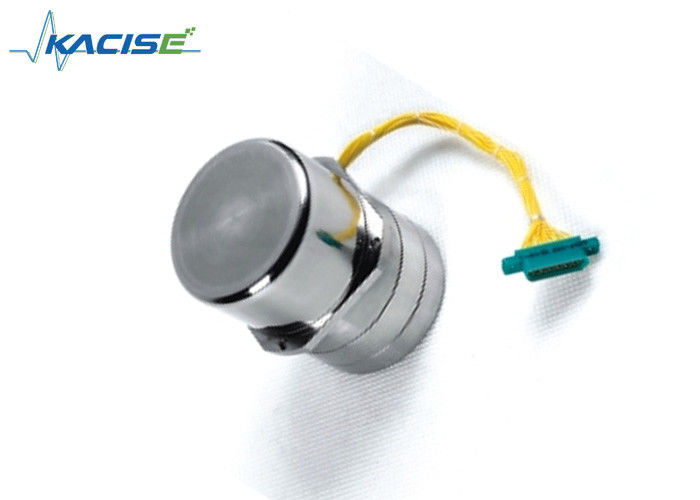

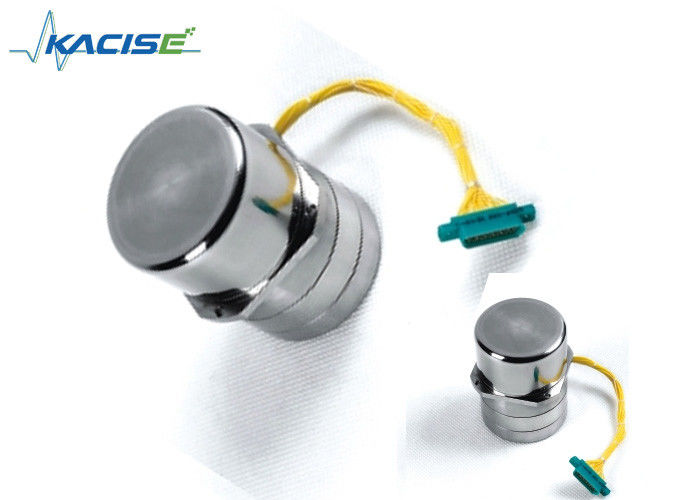

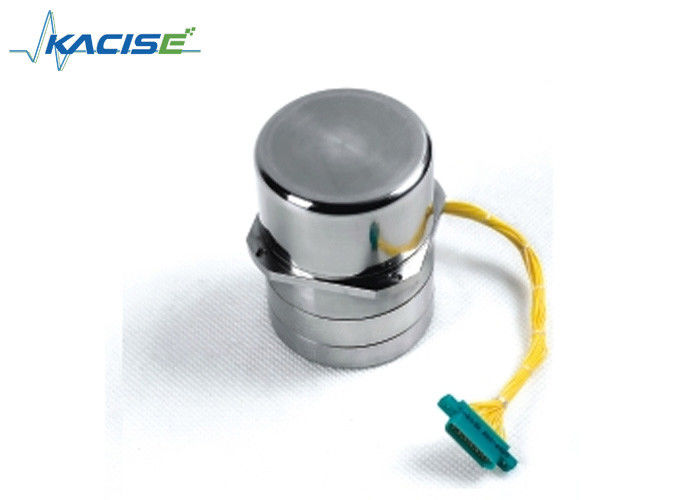

Gyroscope KTG-50 accordé dynamique de grande précision pour le système de courroie-vers le bas de terre
Caractéristique
Léger
Petite taille
Vite commençant
Utilisé dans l'environnement à hautes températures
Introduction
Dans le domaine de perçage, les dispositifs à inertie est plus grand et plus adaptable que le champ de vol, en raison de ses conditions de travail pauvres, les températures environnementales sont haut, la température de l'adaptation et des conditions de la vie sont très exigeante, le compas gyroscopique KTG-M5 dynamiquement accordé est conçue pour le cas du champ de perçage.
Paramètre
| Paramètre | Spec. | Valeur | Unité |
| Puissance | Puissance (phase 3) | 12&400 | V et hertz |
| Puissance (1 phase) | 5&16000 | V et hertz | |
| représentation | Dérive aléatoire | ≤0.2 | °/h |
| Stabilité de dérive | ≤0.25 | °/h | |
| Non linéaire | ≤0.5 | %FS | |
| Taux de cheminement maximum | ≥60 | °/S | |
| Dérive sensible Non g | ≤15 | °/h/g | |
| Dérive sensible à la g | ≤8 | °/h/g | |
| Largeur de bande | ≥60 | Hertz | |
| Facteur de proportionnalité de Torquer | ≥670 | °/h/mA | |
| technologique | Taux de synchronisation | 8000 | r/min |
| Temps de synchronisation | ≤30 | S | |
| Gradient de sortie | 21±2 | système mv “ | |
| Torquer primaire | 50±3 | Ω | |
| couple secondaire | 2±0.5 | Ω | |
| Physique | Poids | <130> | g |
| Dimensions | φ29×53 | millimètre | |
| Bride | M5×29 | millimètre | |
| Environnement de travail | La température | -15~100 | ℃ |
| Vibration | 5 | g | |
| Choc | ≥50 | g |
Des produits devraient être installés pour s'assurer que cet axe de X (y) et l'axe de référence de mesure coïncide, l'erreur d'installation devrait être moins de 5'.
Opération
J30J-15T
Le type de prise : J30J-15T (câble length160~175mm)
| Pin non. | Définition de fonction | Remarque |
| 1 | Sortie de signal d'axe des abscisses | |
| 2 | LA terre | Pour la puissance et les signaux d'excitation |
| 3 | Bobine de couple d'axe des abscisses (l'extrémité) | |
| 4 | Une puissance de conducteur de moteur de phase | Là-phase 12V, 400Hz |
| 5 | Alimentation d'énergie d'excitation de capteur | Singal-phase5V, 16KHz |
| 6 | Sortie de signal d'axe des y | |
| 7 | Bobine de couple d'axe des y (le début) | |
| 8 | Puissance de conducteur de moteur de phase de B | Là-phase 12V, 400Hz |
| 9 | DC+15V | Puissance pour le préamplificateur |
| 10 | DC-15V | Puissance pour le préamplificateur |
| 11 | Bobine de couple d'axe des abscisses (le début) | |
| 12 | NULLE | |
| 13 | NULLE | |
| 14 | Puissance de conducteur de moteur de phase de C | Là-phase 12V, 400Hz |
| 15 | Bobine de couple d'axe des y (l'extrémité) |
NOTE : Le même s'applique à J30J-21T, si l'utilisation l'autre douille, expliquent svp à l'avance.
Application
