Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal

Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal

  • Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal
  • Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal
  • Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal
  • Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal
Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal
Détails sur le produit:
Lieu d'origine: Chine (continentale)
Nom de marque: Kacise
Certification: ISO9001:2008
Numéro de modèle: GR4
Conditions de paiement et expédition:
Quantité de commande min: 1ps
Prix: Negotiable
Détails d'emballage: chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards
Délai de livraison: 5-8 jour de travail
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement: 10000 morceaux par semaine
Contact
Description de produit détaillée
Type :: Bruit et atténuation Matériel :: Aluminium ou Inox
Certificat:: ISO9001:2008 Utilisation :: Machinerie industrielle
Application :: Caméra aérienne Gimbal Photographie Drone Tir Choc Vibration Isolation GR1 Série Caméra Vibration Is
Surligner:

amortisseur de câble métallique

,

amortisseurs d'isolement de vibration

Isolant exquis de vibration de caméra d'acier inoxydable d'isolation de vibration de choc de bourdon d'hélicoptère de stabilisateur de cardan de la caméra GR4



1. Description de produit



Actuellement, l'isolant commun de câble métallique a la spirale, la voûte et l'anneau, et ainsi de suite. Mais l'un ou l'autre de manière, ils sont faits de câbles métalliques d'acier inoxydable enroulés ou pliés. Leurs avantages communs sont que l'équipement a un effet de protection à trois voies, peut travailler sûrement dans l'environnement à hautes températures et dur, ont un grand choix de rapport, un stockage illimité et une durée de vie. En termes de résistance à l'impact, il peut réaliser l'atténuation maximum d'impact dans le plus petit espace, et sa déformation permise verticale peut atteindre 40 ~60% de la taille de l'isolant. Ils sont employés dans le transport d'équipement, remplaçant l'emballage résistant aux chocs en plastique et en caoutchouc original. Les transporteurs de Rocket et de missile l'ont également employé. Du côté de bateau, il a passé les procès d'un compacteur léger, d'un compacteur lourd et d'une plate-forme de flottement de compacteur, répondant aux exigences de MIL-S-901 et de MIL-STD-167. Les isolants de câble ont la bonnes longévité et fatigue. Ils ont examiné un isolant de câble de 2.4mm pendant 150 heures, 7 millions de fois à 13Hz, amplitude du ± 1.5mm, et les résultats sont très bien. Ils entrent également 25g dans un amortisseur de vibration avec un diamètre de corde de 1.5mm, et effectuent l'essai de vibration de fréquence de champ jusqu'à 10kHz. L'effet d'isolement de vibration est 95%, qui montre que l'isolant de corde peut isoler la petite amplitude et le bruit structurel.



GX rendent des isolants compacts de câble métallique comportent une installation facile et unique, qui leur permet d'être installés dans pratiquement n'importe quelle application. Leur petite taille permet également l'isolement de différentes parties du système, l'idéal de makingthem pour l'usage dans l'équipement sensible et l'électronique. Tout comme avec nos isolants standard de câble métallique de GX, les isolants de câble métallique de contrat de GX comportent une conception brevetée et entièrement métallique et les composants qui assurent la fiabilité maximum, indépendamment de la condition de la température ou de substrat, et cela peuvent aider à rencontrer MILSPECS semblable à ceux de nos séries d'isolant de câble métallique. Veuillez se référer à notre « information de classement par taille d'isolant compact de câble métallique ».

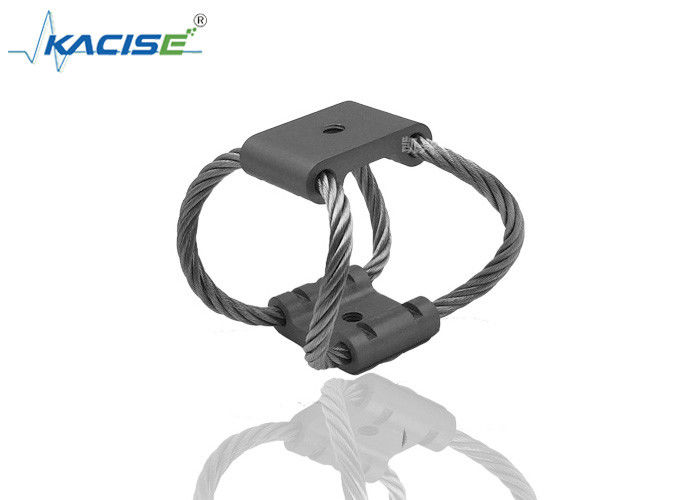

Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal 0



2.Parameters



Tableau de paramètre de dimension

Modèle Taille ±1.5 (millimètres) Largeur (millimètres) Poids (kilogrammes) MountingOptions Par le trou (millimètres) Fil (millimètres) C'sink
GR4-100 42 47 0,63 , B, C, D, E, S φ7 M6x1.0 90
GR4-200 53 54 0,63
GR4-300 60 59 0,68
GR4-400 75 58 0,77



Paramètres techniques de la série GR4 du tableau 1

Modèle Max Static Load (n) Max Deflection (millimètres) Kilovolt (vibration) (KN/m) Ka (choc) (KN/m)
GR4-100 24 19,6 12 5,8
GR4-200 18 29,7 6 2,5
GR4-300 13 35,8 4,4 1,6
GR4-400 6,7 49,3 2,2 0,7



Charge du tableau 2 GR4 45°Compression/Roll

Modèle Max Static Load (n) Max Deflection (millimètres) Kilovolt (vibration) (KN/m) Ka (choc) (KN/m)
GR4-100 11 19,3 6,4 2,8
GR4-200 6,7 29,5 3,1 1,1
GR4-300 5,3 37,1 2,2 0,7
GR4-400 3,6 52,3 1,1 0,4



Cisaillement GR4 du tableau 3/charge de petit pain

Modèle Max Static Load (n) Max Deflection (millimètres) Kilovolt (vibration) (KN/m) Ka (choc) (KN/m)
GR4-100 8,5 17,3 1,9 1,9
GR4-200 7,1 26,4 1,1 1,1
GR4-300 5,3 33,3 0,7 0,7
GR4-400 3,3 47 0,4 0,5





3.Feature



●Soyez conçu comme même production de la France
●Caractéristique avec moins de volume et de poids
●Avec les caractères de la rigidité et du frottement variables tridimensionnels
●Largement être employé sur les petits dispositifs



champ 4.Application

Applications Équipement typique Protection contre Avantages opérationnels
Bord du navire L'électronique, ordinateurs,
Machines
Souffle explosif,
Vibration inhérente, tempêtes
Longue durée, exempte d'entretien,
Extrémités de la température,
Résistance à la corrosion,
Toute la protection de haches
Véhicules de terrain accidenté Instrumentation, générateurs,
L'électronique
Terrain accidenté,
État des routes pauvre,
Collision
Longue durée, exempte d'entretien,
Extrémités de la température, l'ozone,
Radioactivité, rayonnement UV
Avions L'électronique, ordinateurs Haute-g manoeuvre,
Atterrissages durs, air turbulent
Extrémités de la température et d'altitude, poids léger
Récipients d'expédition Optique, instruments, missiles, l'électronique

Transit, manipulant la baisse,

Chargement/déchargeant

Longue durée, exempte d'entretien,

Exposition à l'humidité, utilisation répétée

Équipement industriel



Centrifugeuse, dessiccateurs, pompes

Charges dynamiques non équilibrées,

Marteau liquide, vibration inhérente, faiblesse de base

Longue durée, exempte d'entretien,

Environnements corrosifs

Équipement d'artillerie

Lance-missiles, réservoir

artillerie, gestions par ordinateur, l'électronique

Terrain accidenté, chemin de fer humping, transit Exempt d'entretien, extrémités de la température, souffle voisin
Matériel médical

Matériel mécanique

nécessaire pour des soins aux patients

Vibration des pièces mobiles, choc mobile de chariot-transport Exempt d'entretien, aucune gazéification, peut être stérilisé
Cheminées

Cheminées, épurateurs,

Appareils de mesure

Causer de vent résonnant

fréquences, gaz de pile causant la turbulence près de l'épurateur, etc.

Exempt d'entretien, extrémités de la température, environnements corrosifs

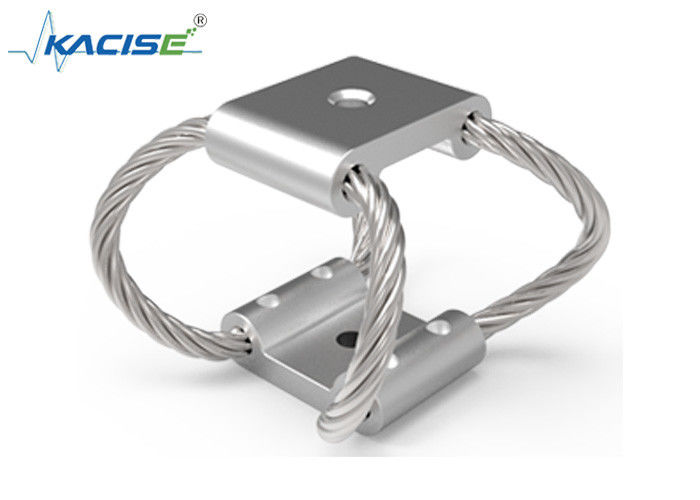

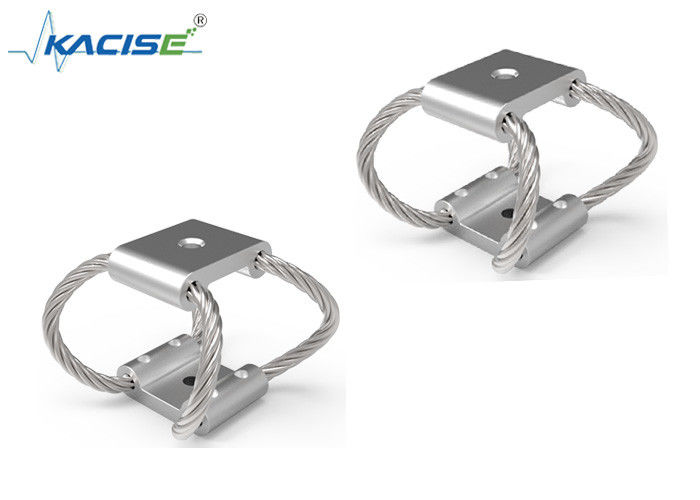

Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal 1Amortisseur de vibration de câble métallique de stabilisateur de cardan de caméra toute la conception en métal 2
