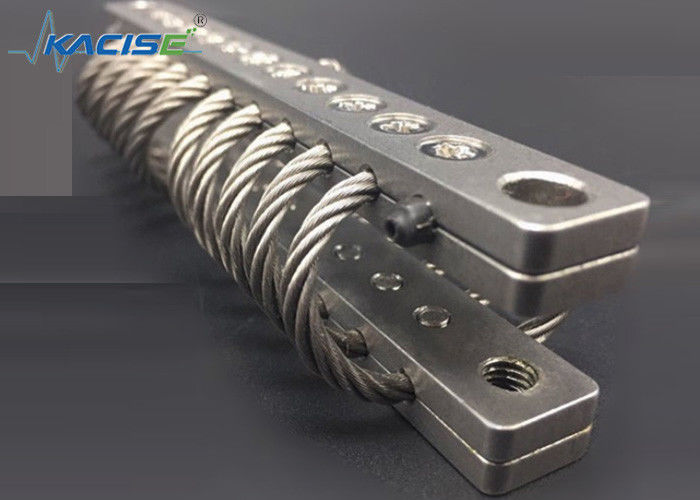

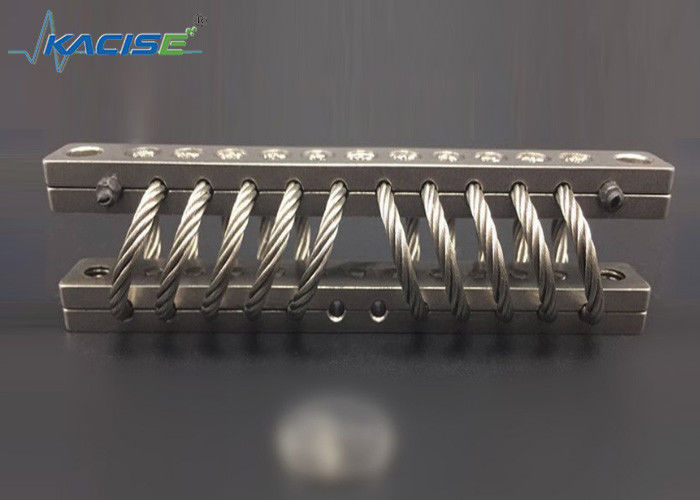

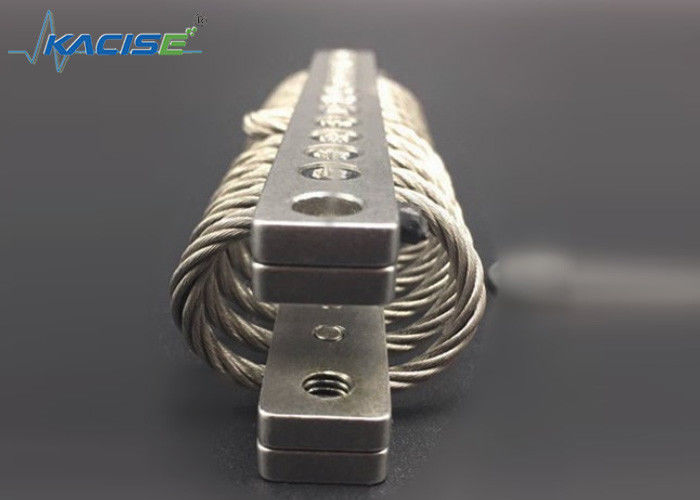

Isolants industriels de câble métallique atténuant/matériel de l'alliage acier inoxydable surface/304 de contreplaqué et d'aluminium 6061-T6

Isolant incorporé par bourdon de câble métallique d'acier inoxydable de contrôle de choc vibratoire de Cabinet de l'électronique de caméra d'UAV JGX-040-0

1. Description de produit

L'amortisseur de vibration de câble métallique est cadre d'acier au carbone ou d'acier inoxydable et le niveau du câble d'acier inoxydable selon certain calcul et conception de module élastique et fabrication de dispositif de vibration et d'absorption des chocs. Peut effectivement absorber la vibration et l'énergie d'impact, le dispositif de protection, réduisent le bruit. Le but de fournit la vie et la fiabilité du système élevées d'équipement. Notre société produit l'amortisseur de vibration de corde de fil d'acier peut effectivement absorber la vibration et l'impact, réduisent le bruit. Nous employons des matériaux et la préparation de surface, les méthodes de contrôle de qualité, les propriétés du produit elle-même, garantissons les produits dans la température haute-basse, l'environnement chimique de corrosion, les propriétés fortes d'oxydation/réduction, beaucoup de poussière et l'environnement de friction élevée, excellents résultats, stable et fiable. Ma société très utilisée dans l'amortisseur de vibration de câble métallique, le transport commercial, l'aviation de navigation, le génie chimique, la construction de défense nationale et d'autres domaines.

Actuellement, l'isolant commun de câble métallique a la spirale, la voûte et l'anneau, et ainsi de suite. Mais l'un ou l'autre de manière, ils sont faits de câbles métalliques d'acier inoxydable enroulés ou pliés. Leurs avantages communs sont que l'équipement a un effet de protection à trois voies, peut travailler sûrement dans l'environnement à hautes températures et dur, ont un grand choix de rapport, un stockage illimité et une durée de vie. En termes de résistance à l'impact, il peut réaliser l'atténuation maximum d'impact dans le plus petit espace, et sa déformation permise verticale peut atteindre 40 ~60% de la taille de l'isolant. Ils sont employés dans le transport d'équipement, remplaçant l'emballage résistant aux chocs en plastique et en caoutchouc original. Les transporteurs de Rocket et de missile l'ont également employé. Du côté de bateau, il a passé les procès d'un compacteur léger, d'un compacteur lourd et d'une plate-forme de flottement de compacteur, répondant aux exigences de MIL-S-901 et de MIL-STD-167. Les isolants de câble ont la bonnes longévité et fatigue. Ils ont examiné un isolant de câble de 2.4mm pendant 150 heures, 7 millions de fois à 13Hz, amplitude du ± 1.5mm, et les résultats sont très bien. Ils entrent également 25g dans un amortisseur de vibration avec un diamètre de corde de 1.5mm, et effectuent l'essai de vibration de fréquence de champ jusqu'à 10kHz. L'effet d'isolement de vibration est 95%, qui montre que l'isolant de corde peut isoler la petite amplitude et le bruit structurel.

2. Matériaux et produits de finitions

Matériel de câble métallique nous employons l'acier inoxydable de la norme internationale 304, matériel de contreplaqué, là sommes trois matériaux pour l'acier de masse, l'acier inoxydable 304 et 6061-T6 les matériaux de l'alliage d'aluminium trois. Toutes les surfaces sont traitées avec le contreplaqué pour assurer la conformité à l'industrie appropriée et aux normes militaires. Le câble métallique galvanisé à chaud extérieur facultatif ou les matériaux de revêtement extérieurs tels que le nylon peut effectivement augmenter la performance des produits dans les environnements durs.
3. Détails

Schéma de principe



Paramètres techniques


Diamètre de câble métallique

le diamètre de la corde 016-Wire est 1.6mm
le diamètre de la corde 024-Wire est 2.4mm
le diamètre de la corde 032-Wire est 3.2mm
le diamètre de la corde 048-Wire est 4.8mm
le diamètre de la corde 064-Wire est 6.4mm
le diamètre de la corde 095-Wire est 9.5mm
le diamètre de la corde 127-Wire est 12.7mm
le diamètre de la corde 159-Wire est 15.9mm
le diamètre de la corde 222-Wire est 22.2mm
le diamètre de la corde 286-Wire est 28.6mm
le diamètre de la corde 318-Wire est 31.8mm

Boucle de câble métallique

0-10 boucles de câble métallique
8 -- 8 boucles de câble métallique
6 -- 6 boucles de câble métallique

4. Modèle Number Ordering Code



Modèle d'attelle

Vide : Le défaut du matériel d'acier au carbone
C1A : La surface du blanc galvanisé
C2B : La surface de bleu et blanc galvanisés
C2C : La surface de couleur galvanisée
C2D : La surface du vert galvanisé d'armée
C2E : La surface de l'or galvanisé
: passivation extérieure de l'acier inoxydable 304
B : passivation extérieure de l'acier inoxydable 316
L : Le gris a anodisé 6061 - l'alliage T6 d'aluminium
P : 6061 - surface de l'alliage T6 d'aluminium dur
CXX : Les clients ont adapté la fourniture aux besoins du client

5. Caractéristique


• Aucun fluage ou vieillissement.
• Atténuation interne élevée.
• Température ambiante large même.
• Large variété de garnitures possibles.
• Prototypage rapide et économique.
• Construction extrêmement rocailleuse et longue durée de vie.
• Excellent isolement combiné de choc et de vibration.
• Non affecté par des agents chimiques, eau de mer, l'ozone, rayons UV,…


6. Champ d'application
