Lieu d'origine: | La Chine |
Nom de marque: | Kacise |
Certification: | CE / ISO / Explosion-proof |
Numéro de modèle: | KTF |
Quantité de commande min: | 1 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton/boîte en bois |
Délai de livraison: | 5~8 jours ouvrables |
Conditions de paiement: | L/C, D/A, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 5000 |
DN (millimètre): | DN10 - DN200 | Pression: | 1,6 MPA, 2.5Mpa, 4.0Mpa, 6.3Mpa, spécial |
---|---|---|---|
Moyenne: | huile lourde, liquides de grande viscosité et bitume d'huile, d'essence et d'huile, chimiques | La communication: | RS-485 /MODBUS |
Précision: | 0,5% ou 0,2% | Produits: | Impulsion, 4-20mA sortie analogique, RS485, cerf |
Matériel: | La fonte repassent l'acier inoxydable en acier | Énergie électrique: | Batterie au lithium de 12-24VDC /3.6V |
Viscosité moyenne: | 300-2000mPa.S | à l'épreuve ex: | ExmdΙΙBT4 |
Surligner: | mètre diesel d'écoulement de combustible,compteur de débit anti-déflagrant |

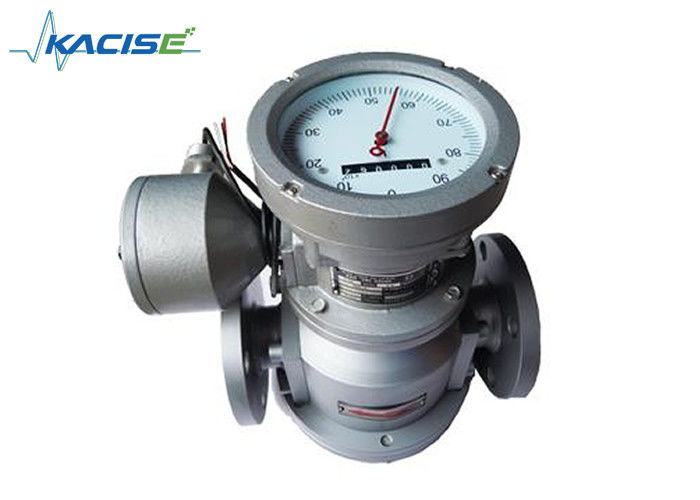

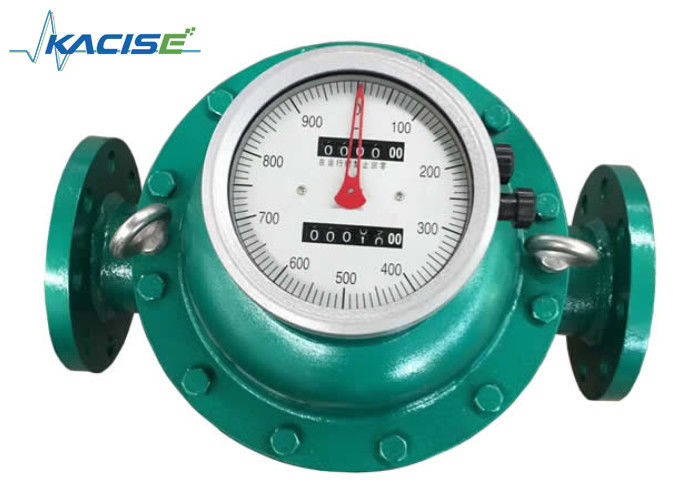

Mètre de débit d'engrenage ovale Mètre de débit de bitume Mètre de débit liquide à haute viscosité
Définition
Le débitmètre à engrenage elliptique est un dispositif de mesure du débit de déplacement positif conçu pour la surveillance précise et constante du débit de liquide dans les pipelines, qu'il soit continu ou intermittent.Particulièrement adapté à la mesure de milieux à haute viscosité tels que l'huile lourde, l'alcool polyvinylique et la résine, il divise efficacement le fluide en portions de volume connues par un élément de mesure mécanique.Le volume total du fluide est ensuite déterminé en fonction du nombre de fois où la chambre de mesure remplit et décharge ces portions de volume successivement et à plusieurs reprises.
Ce débitmètre ovale est spécialement conçu pour mesurer les débits de liquide avec une viscosité allant de 300 à 2000 mPa·s,fonctionnant dans des conduites soumises à certaines conditions de pression et à des températures allant de -10°C à +100°CSes avantages comprennent une structure simple, une grande fiabilité, une précision et une faible exigence de tuyaux. Il peut accueillir une large gamme de viscosité et de débit, ce qui en fait un choix polyvalent..
Le débitmètre à engrenage ovale, en particulier dans le contexte de l'industrie pétrolière, présente une répétabilité et une durabilité exceptionnelles.produits chimiques, la médecine, le transport et l'alimentation, démontrant ainsi sa capacité d'adaptation et sa fiabilité dans diverses applications.
Caractéristiques
Je vous en prie.Avantage du débitmètre d'engrenage ovale
Je vous en prie.Taille compacte, entretien facile
Je vous en prie.Facile à lire et à utiliser sur écran mécanique
Je vous en prie.Installation horizontale ou verticale
Je vous en prie.Faible perte de pression
Spécifications
Nom de la production | DN15 Flux-mètre à faible débit chinois en bitume mécanique à engrenage ovale |
Moyenne | Le principal moyen est le pétrole |
Précision | 00,5% ou 0,2% |
Produits | Sortie d'impulsion, 4 ~ 20mA Sortie et sans sortie |
Matériel | Matériaux en fonte, acier ou acier inoxydable |
Affichage | Écran LCD ou écran mécanique local |
Fonction | Retour à la fonction zéro |
Les accessoires | "Y"Filtre ou filtre carré |
Température | -20 à 100 °C |
Viscosité | 0Pour les appareils à commande numérique, les caractéristiques suivantes sont applicables: |
Principe de fonctionnement
Insatallation
Diamètre | Matériau de l'instrument | L | H est | B. Pour | Une | D | D1 | n | Fr |
DN10 | Fer moulé | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
DN15 | Fer moulé | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
Acier moulé | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 | |
Acier inoxydable | 245 | 120 | 226 | 172 | 95 | 65 | 4 | 14 | |
DN20 | Fer moulé | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
Acier moulé | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 | |
Acier inoxydable | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 | |
DN25 | Fer moulé | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
Acier moulé | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 | |
Acier inoxydable | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14 | |
DN40 | Fer moulé | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
Acier moulé | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 | |
Acier inoxydable | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 | |
DN50 | Fer moulé | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
Acier moulé | 384 | 262 | 394 | 312 | 195 | 135 | 4 | 23 | |
Acier inoxydable | 265 | 178 | 349 | 265 | 180 | 125 | 4 | 18 | |
DN65 | Fer moulé | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Acier inoxydable | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 | |
DN80 | Fer moulé | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Acier moulé | 450 | 337 | 452 | 332 | 510 | 170 | 8 | 23 | |
DN100 | Fer moulé | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
Acier moulé | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 | |
DN 150 | Fer moulé | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
Acier moulé | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 | |
DN200 | Fer moulé | 700 | 650 | 720 | 476 | 335 | 295 | 12 | 23 |
Acier moulé | 650 | 650 | 720 | 476 | 360 | 310 | 12 | 26 |
