| Lieu d'origine: | Chine (continentale) |
| Nom de marque: | KACISE |
| Certification: | CE |
| Numéro de modèle: | ROB100 |
| Quantité de commande min: | 1 Piece / Pieces |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | demandes de carton ou de clients disponibles |
| Délai de livraison: | 5 jours ouvrables après paiement |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 Piece / Pieces par semaine |
| Nom: | Capteur d'inclinaison de haute précision | Le type: | Série ROB100 |
|---|---|---|---|
| Caractéristique: | Haute précision et stabilité à long terme | La norme: | Pour la CE |
| Surligner: | inclinomètres et capteurs d'inclinaison,capteur électronique d'inclinaison |
||
Cette approche avant-gardiste, qui utilise la technologie des systèmes microélectromécaniques (MEMS), intègre parfaitement les mesures de la vitesse angulaire et de l'accélération linéaire.Le système combiné qui en résulte permet des mesures complètes, y compris l'angle de roulement, l'angle d'inclinaison, l'accélération tridimensionnelle et le taux angulaire tridimensionnel.
Les données acquises relatives à l'angle d'attitude et à l'écart de vitesse angulaire sont soumises à un processus d'estimation et de correction précis, facilité par la mise en œuvre de l'algorithme de filtre Kalman.Cette méthode garantit la détermination précise et fiable des angles d'orientation et des vitesses angulaires, s'avérant particulièrement efficace dans les applications où la mesure précise du mouvement et de l'orientation est essentielle.
Introduction au projet

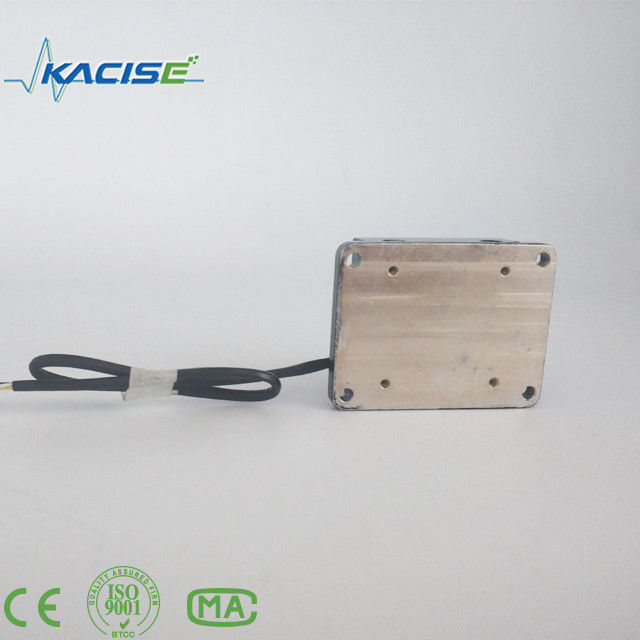

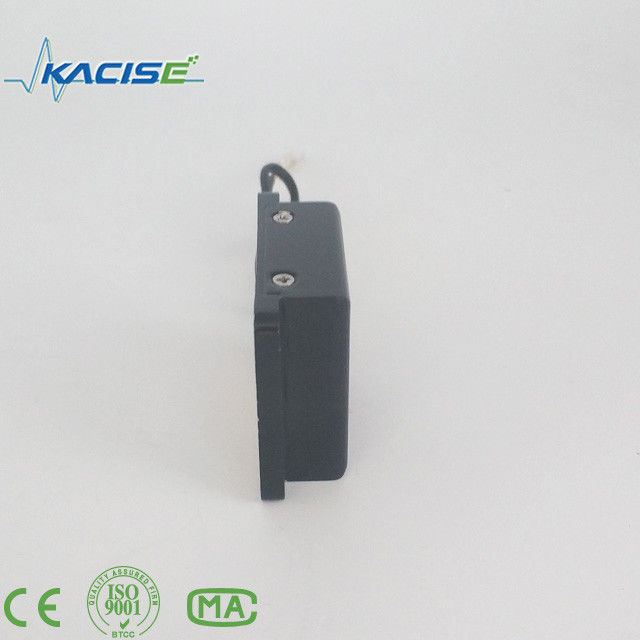

Le capteur d'inclinaison de la série ROB100, conçu par Xi'an Kacise Optical Co., Ltd.,est un dispositif basé sur MEMS rentable spécialement conçu pour mesurer l'angle entre la surface mesurée et le plan horizontalIncorporé dans un système de commande MCU, ce capteur assure une compensation de température dans toute sa plage de température de fonctionnement (-45°C~+85°C).le capteur subit deux séries de correction de la non-linéarité.
Dans le cas de la variante du capteur d'inclinaison à double axe, le ROB100 utilise une méthode de calcul sophistiquée basée sur les angles d'inclinaison et de roulement, tels que définis par le système de navigation par inertie.Cette approche dépasse une simple combinaison mécanique de deux axes, répondant à des exigences de mesure diverses dans différents domaines de contrôle.
Fonctionnant sur le principe de la gravité sensible de la terre, le capteur fournit une sortie en temps réel de l'angle d'attitude du courant par rapport au plan horizontal.et le capteur démontre une résistance robuste aux interférences électromagnétiques externesIl s'avère être une solution idéale pour des applications dans le contrôle de l'automatisation industrielle, la mesure des plates-formes,et d'autres domaines où la mesure précise de l'attitude est cruciale.
Bien que le capteur soit particulièrement adapté aux mesures dynamiques dans des conditions statiques ou en évolution lente, il n'est pas recommandé pour les applications impliquant des changements dynamiques rapides.Cela délimite ses cas d'utilisation optimaux et souligne son efficacité dans les scénarios nécessitant des mesures d'attitude précises et stables.
Caractéristiques
Correction, compensation et réduction du bruit du signal basée sur un microprocesseur dans la gamme complète de températures (-45 °C ~ +85 °C).
Système de commande MCU avec compensation de température intégrée pour une précision accrue.

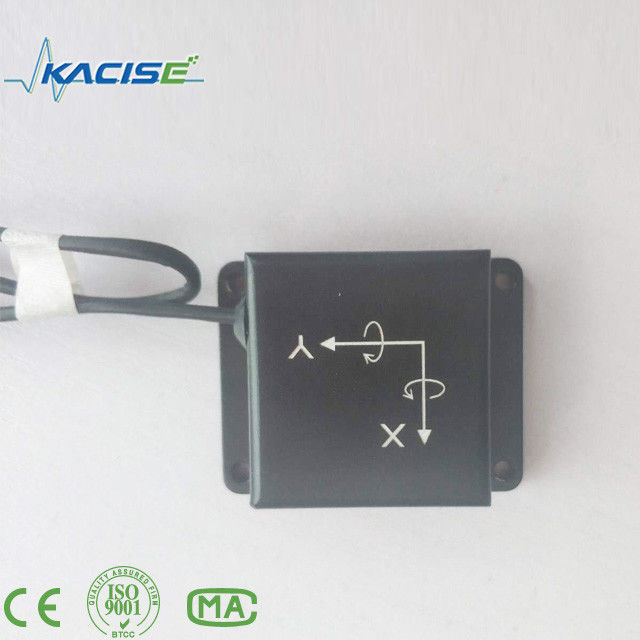

Capteur d'inclinaison à double axe utilisant une méthode de calcul sophistiquée pour les angles de pente et de roulement.
Utilise le principe de la gravité sensible de la terre pour la sortie en temps réel de l'angle d'attitude.
Facile à installer et résistant aux interférences électromagnétiques externes.
Convient pour un fonctionnement à long terme dans des environnements industriels difficiles.
Idéal pour les applications de contrôle de l'automatisation industrielle, de mesure de plateforme et de domaines connexes nécessitant une mesure précise de l'attitude.
Le champ d'application
L mesure de l'inclinaison, système de contrôle stable
l Stabilité et contrôle de la plateforme, guidage et navigation par inertie
Principaux indicateurs de performance technique
| Résultats | |
| Plage de mesure de l'angle (°) |
Axe X ± 90° Axe Y ± 90° |
| Résolution | ≤ 002 |
| décalage nul ((°) | ≤ 02 |
| Zéro répétabilité | ≤ 005 |
| Erreur non linéaire | ≤ 01 |
| largeur de bande (Hz) | ≥ 10 Hz |
| un calendrier stable (sec) | 1 |
| Indicateurs environnementaux | |
| température de stockage (°C) | - 55°C ≈ 100°C |
| Température de fonctionnement (°C) | -45°C à 85°C |
| Effets (g) | 20000 |
| Indice électrique | |
Les dimensions (en mm):
