Lieu d'origine: | La Chine |
Nom de marque: | KACISE |
Certification: | CE |
Numéro de modèle: | KUF2000 |
Quantité de commande min: | 0-100 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards |
Délai de livraison: | 5-8 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Capacité d'approvisionnement: | 10000pcs/month |
Nom: | Compteur de débit ultrasonique intégré de bâti du mur KUFS2000A2 | modèle: | KUF2000 |
---|---|---|---|
marque: | Kacise | Précision: | de grande précision à moins de ±0.5% |
Surligner: | Émetteur de niveau ultrasonique,capteur de niveau liquide ultrasonique |
KUF2000compteursdedébitultrasoniquesintégrésdesérie
Introduction
Le compteur de débit ultrasonique intégré de la série KUF2000 est comprennent l'unité principale et le capteur ultrasonique intégré.
La gamme de mesure du type compteur de π de débit ultrasonique intégré est D N15mm~DN32mm, par la bride
connexion ou connexion de fil. Niveau de la protection IP68. température ambiante de mesure -30℃~160℃, P/N
0~4.0Mpa, de grande précision à moins de ±0.5%.
La gamme de mesure du type intégré standard compteur de débit ultrasonique est DN40mm~DN1000mm, avec la classe élevée de protection d'IP68, mesurant la température liquide de -30℃~160℃, gamme de pression de 0~2.5Mpa, de grande précision à moins de ±0.5%.
Compteur de débit ultrasonique intégré de bâti du mur KUFS2000A2
Les KUFS2000A2 débit compteur peuvent être installés sur le mur ou dans la boîte d'instrument, la catégorie de protection est IP67. Approprié aux tailles de tuyau de DN15mm à DN6000mm.
Condition de travail
Unité principale | Capteur | |
Protection | IP67 | IP68 |
Humidité | ≤85%RH | |
La température | -20~60℃ | -30~160℃ |
Paramètres de base
Exactitude | ±1% |
Chaîne de vitesse | 0~±10m/s, mesure bidirectionnelle |
Taille de tuyau | DN15~DN6000 |
La température | - 30~160℃ |
Type de liquide |
Le liquide simple peut transmettre l'onde sonore. comme l'eau, eau de mer, eaux d'égout, pétrole, produits chimiques, alcool, etc. |
Matériel de tuyau |
Acier au carbone, acier inoxydable 304, acier inoxydable 316. Bride GB/T9119-2000 standard, GB/T81-94 |
Sortie de signal |
1 manière 4-20mA produite (impédance 0~1K, exactitude 0,1%) 1 sortie d'impulsion d'OCT. de manière (durée d'impulsion 6 | 1000ms) 1 sortie de relais de manière |
Entrée de signal |
3 l'entrée de la manière 4-20mA, réalisent pour chauffer la mesure par résistance se reliante du platine PT100. |
Interface | RS485, appui MODBUS |
Stockage de données | La carte d'écart-type stockent régulièrement les résultats préréglés (facultatifs) |
Alimentation d'énergie | DC8~36V ou AC85~264V |

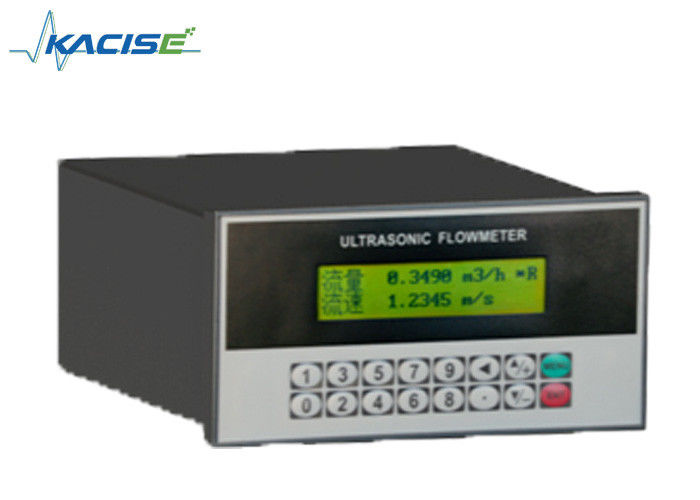

Compteur de débit ultrasonique intégré de bâti de panneau de KUFS2000B
Les KUFS2000B débit compteur peuvent être installés dans la boîte d'instrument. Approprié aux tailles de tuyau de DN15mm à DN6000mm.
Condition de travail
Unité principale | Capteur | |
Protection | Aucun | IP68 |
Humidité | ≤85%RH | |
La température | -20~60℃ | -30~160℃ |
Paramètres de base
Exactitude | ±1% |
Chaîne de vitesse | 0~±10m/s, mesure bidirectionnelle |
Taille de tuyau | DN15~DN6000 |
La température | - 30~160℃ |
Type de liquide |
Le liquide simple peut transmettre l'onde sonore. comme l'eau, eau de mer, eaux d'égout, pétrole, produits chimiques, alcool, etc. |
Matériel de tuyau |
Acier au carbone, acier inoxydable 304, acier inoxydable 316. Bride GB/T9119-2000 standard, GB/T81-94 |
Sortie de signal |
1 manière 4-20mA produite (impédance 0~1K, exactitude 0,1%) 1 sortie d'impulsion d'OCT. de manière (durée d'impulsion 6 | 1000ms) 1 sortie de relais de manière |
Entrée de signal |
3 l'entrée de la manière 4-20mA, réalisent pour chauffer la mesure par résistance se reliante du platine PT100. |
Interface | RS485, appui MODBUS |
Stockage de données | La carte d'écart-type stockent régulièrement les résultats préréglés (facultatifs) |
Alimentation d'énergie | DC8~36V ou AC85~264V |
Compteur de débit ultrasonique intégré anti-déflagrant de KUFS2000C
Les KUFS2000C débit compteur adoptent anti-déflagrant d'isolement, la catégorie DΙ Ι BT5
Après collage et scellage, la catégorie sera explosion d'une sécurité inhérente. Approprié aux tailles de tuyau de DN15mm à DN6000mm.
Condition de travail
Unité principale | Capteur | |
Protection | IP65 | IP68 |
Humidité | ≤85%RH | |
La température | -20~60℃ | -30~160℃ |
Paramètres de base
Unité principale | Capteur | |
Protection | IP65 | IP68 |
Humidité | ≤85%RH | |
La température | -20~60℃ | -30~160℃ |
Capteurs intégrés facultatifs
type capteurs intégrés de π
1. Connexion de fil
Nominal
Diamètre (DN) |
Pression
Niveau
P |
Longueur
L |
Connexion
Fil |
Fil
Longueur |
Norme de fil |
DN15 | 2,5 | 320 | G3/4 | 18 | GB/T7307-2001 |
DN20 | 2,5 | 360 | G1B | 15 | |
DN25 | 2,5 | 390 | G1 1/4B | 16 | |
DN32 | 2,5 | 450 | G1 1/4B | 22,5 |
2. Connexion de bride
Nominal
Diamètre (DN) |
Pression
Niveau
P |
Longueur
L |
Dimension de bride |
Fil
Standard |
||||||
Normal
Taille
D |
Centres de trou de boulon D1 |
Trou de boulon
X quantité ∮X n |
Diamètre de surface d'étanchéité D2 |
Bride
Épaisseur |
Boulons
Dimension |
|||||
C | f | |||||||||
DN15 | 2,5 | 320 | 95 | 65 | 14X4 | 46 | 14 | 2 | M12X50 | GB/T9119-2000 |
DN20 | 2,5 | 360 | 105 | 75 | 14X4 | 56 | 16 | 2 | M12X50 | |
DN25 | 2,5 | 390 | 115 | 85 | 14X4 | 65 | 16 | 2 | M12X60 | |
DN32 | 2,5 | 450 | 140 | 100 | 18X4 | 76 | 18 | 2 | M16X60 |
Capteurs intégrés facultatifs
Capteurs intégrés standard
Nominal
Diamètre (DN) |
Pression
Niveau
P |
Longueur
L |
Dimension de bride |
Fil
Standard |
||||||
Normal
Taille
D |
Centres de trou de boulon D1 |
Trou de boulon
X quantité ∮X n |
Diamètre de surface d'étanchéité D2 |
Bride
Épaisseur |
Boulons
Dimension |
|||||
C | f | |||||||||
DN40 | 1,6 | 300 | 150 | 110 | 18X4 | 84 | 18 | 2 | M16X60 | GB/T9119-2000 |
DN50 | 1,6 | 300 | 165 | 125 | 18X4 | 99 | 20 | 2 | M16X70 | |
DN65 | 1,6 | 300 | 185 | 145 | 18X4 | 118 | 22 | 2 | M16X60 | |
DN80 | 1,6 | 115 | 200 | 160 | 18X8 | 132 | 20 | 2 | M16X70 | |
DN100 | 1,6 | 250 | 220 | 180 | 18X8 | 156 | 22 | 2 | M16X80 | |
DN125 | 1,6 | 275 | 250 | 210 | 18X8 | 184 | 22 | 2 | M16X80 | |
DN150 | 1,6 | 300 | 285 | 240 | 22X8 | 211 | 24 | 2 | M20X8 | |
DN200 | 1,6 | 350 | 340 | 295 | 22X12 | 266 | 26 | 2 | M20X8 | |
DN250 | 1,6 | 450 | 405 | 355 | 26X12 | 319 | 28 | 2 | M20X90 | |
DN300 | 1,6 | 500 | 460 | 410 | 26X12 | 370 | 32 | 2 | M22X90 | |
DN350 | 1,0 | 550 | 500 | 460 | 23X16 | 428 | 28 | 4 | M20X80 | JB/T81-94 |
DN400 | 1,0 | 600 | 565 | 515 | 25X16 | 482 | 30 | 4 | M22X90 | |
DN450 | 1,0 | 700 | 615 | 565 | 25X20 | 532 | 30 | 4 | M22X90 | |
DN500 | 1,0 | 800 | 670 | 620 | 25X20 | 585 | 32 | 4 | M22X90 | |
DN600 | 1,0 | 1000 | 780 | 725 | 30X20 | 685 | 36 | 5 | M27X110 | |
DN700 | 0,6 | 1100 | 860 | 810 | 25X24 | 775 | 32 | 5 | M22X90 | |
DN800 | 0,6 | 1200 | 975 | 920 | 30X24 | 880 | 32 | 5 | M27X100 | |
DN900 | 0,6 | 1300 | 1075 | 1020 | 30X24 | 980 | 34 | 5 | M27X100 | |
DN1000 | 0,6 | 1400 | 1175 | 1120 | 30X28 | 1080 | 36 | 5 | M27X110 |
