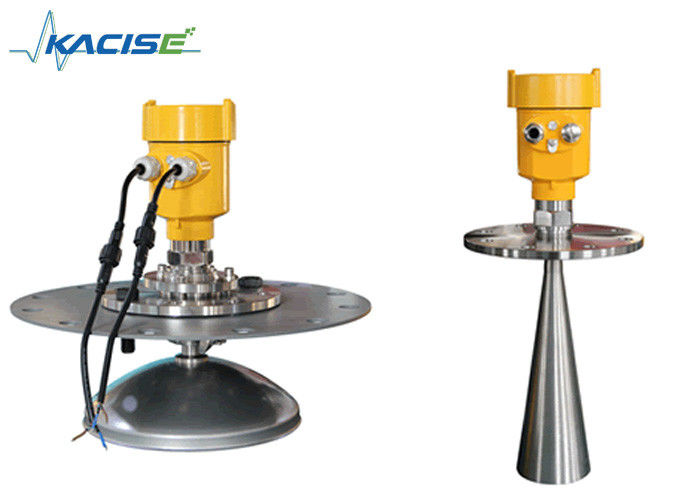

mètre à haute fréquence de niveau du radar 26G pour le matériel solide 80 mètres de gamme

mètre à haute fréquence de niveau du radar 26G pour le matériel solide 80 mètres de gamme

1. Introduction

Cette série de détecteur radar 26G à haute fréquence adopté par mètre de niveau de radar, la gamme maximum de mesure peut atteindre jusqu'à 80 mètres. L'antenne est transformation plus ultérieure optimisée, les nouveaux microprocesseurs rapides ont une vitesse plus élevée et l'efficacité peut être analyse faite de signal, l'instrumentation peut être employée pour le réacteur, le silo solide et l'environnement très complexe de mesure.

2. Principe

L'impulsion de niveau de micro-onde d'antenne d'émetteur de radar est étroit, l'antenne de haut en bas de transmission. L'exposition de micro-onde à la surface moyenne est reflétée de retour encore par le système d'antenne reçoit, envoie le signal au circuit électronique automatiquement converti en signaux de niveau (parce que la vitesse de propagation de micro-onde, électromagnétique saluent la portée la cible et reflété de nouveau au récepteur cette fois est presque instantané)

Angle mort élevé réglé de l'ajustement C D de la gamme B un bas

  Sélections de spécification technique et modèles :

     Application : Matériel solide, la poussière forte, facile à se cristalliser, occasion de condensation

     Chaîne de mesure : 80 mètres

     Connexion de processus : Bride universelle

     La température moyenne : -40℃ | 250℃

     Pression de processus : - 0,1 | 0.1MPa

     Exactitude : ±15mm

     Catégorie de protection : IP67

     Plage de fréquence : 26GHz

     Signal produit : 4… 20mA/HART (à deux fils/quatre) RS485/Modbus

   Mesure de la donnée : Le fond de filet de vis ou la surface d'étanchéité de la bride

Note : Assurez-vous que le mètre de niveau de radar le de plus haut niveau ne peut pas entrer dans l'angle mort de mesure (figure D montrée ci-dessous)

Les caractéristiques du mètre de niveau du radar 26G :

Petite taille d'antenne, facile à installer ; Radar de non contact, aucun usage, aucune pollution.

 Presque aucune corrosion, effet de bulle ; presque non affecté par la vapeur d'eau dans l'atmosphère, la température et des changements de pression.

L'environnement sérieux de la poussière sur le travail de haut niveau de mètre a peu d'effet.

Une longueur d'onde plus courte, la réflexion de l'inclination extérieure solide est meilleure.

L'angle de faisceau est petit, l'énergie est concentré, peut augmenter la capacité de l'écho et éviter l'interférence.

La gamme de mesure est plus petite, parce que une mesure donnera de bons résultats.

Le rapport signal/bruit élevé, l'état de fluctuation de niveau peut obtenir une meilleure représentation.

Haute fréquence, mesure de la constante diélectrique solide et basse du meilleur choix.

La connexion électrique

La tension d'alimentation électrique :

(4~20) mA/HART (système à deux fils)

L'alimentation d'énergie et le signal de courant de sortie partageant un câble de bouclier de deux noyaux. La gamme de tension d'alimentation voient des données techniques. Pour le type d'une sécurité inhérente doit être une glissière de sécurité entre l'alimentation d'énergie et l'instrument.

(4~20) mA/HART (système à quatre fils)

L'alimentation d'énergie distincte et le signal actuel, respectivement utilisant un deux-noyau ont protégé le câble. La gamme de tension d'alimentation voient des données techniques.

RS485/Modbus

L'alimentation d'énergie et ligne de Modbus distincte drespectively utilisant un câble protégé parnoyau, la gamme de tension d'alimentation électrique voient des données techniques.

3. Taille d'aspect :

Mode de connexion

diagramme de câblage 24V à deux fils comme suit :

la connexion 220V à quatre fils est en tant que ci-dessous :
