Lieu d'origine: | La Chine |
Nom de marque: | KACISE |
Certification: | CE |
Numéro de modèle: | MPTD-5000 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton/cas en bois, ou demandes de clients |
Délai de livraison: | 5-8 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Capacité d'approvisionnement: | 10000pcs/month |
Gamme: | 0… 3.5MPa à 0… 150MPa | de sortie: | 3.33mV/V, 2.00mV/V |
---|---|---|---|
Précision: | ±1.0%FS, ±1.5%FS | Alimentation: | 10VDC (6~12) VOLTS CONTINU |
Répétabilité: | ±0.2%FS | Résistance de pont: | 350 ohms±10% |
Pression de surcharge: | 1.5×FSO | Résistance d'isolation: | 200MΩ @ 100Vdc |
Surligner: | capteur de grande précision de pression,Transmetteur de pression piézorésistif |

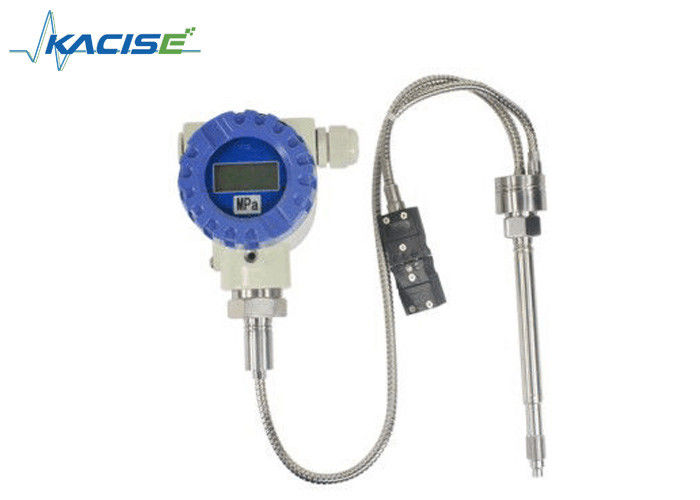

Transducteur de pression de la fonte MPTD-5000 (sanitaire)
Description
Les séries de GX MPTD-5000 fondent le transducteur de pression (tige et sanitaire rigides) peuvent mesurer la pression et la température à un point, qui peut être très utilisé dans l'équipement de processus de médecine et de nourriture. Le modèle 5000T est avec le thermocouple. Zéro et envergure peuvent être réglables ; avec le signal amplifié peut être relié au PLC. Il a les avantages de la haute précision et de la qualité fiable et bonne, calibrage interne de 80%.
Caractéristique
installation simple de
qualité de niveau élevé de
soudure d'acier inoxydable de
calibrage interne du 80%
excellentes stabilité et répétabilité de
le adoptent le matériel environnemental et non-toxique
Application
équipement de fibre chimique de
équipement industriel de plastique et en caoutchouc de
équipement de processus de médecine et de nourriture de , etc.
l'autres mesure et contrôle de pression
Spécifications
Paramètre | |
Gamme | 0… 3.5MPa à 0… 150MPa |
Sortie | 3.33mV/V, 2.00mV/V |
Exactitude | ±1.0%FS, ±1.5%FS |
Alimentation d'énergie | 10VDC (6~12) VOLTS CONTINU |
Répétabilité | ±0.2%FS |
Résistance de pont | 350 ohms±10% |
Pression de surcharge | 1.5×FSO |
Calibrage interne | 80%±1.0% |
Résistance d'isolation | 200MΩ @ 100Vdc |
Max. Diaphragm Temp | 200°C |
Matériel de membrane | acier inoxydable 15-5PH enduit |
Connecteur électrique | 5PIN, 6PIN |
Connecteur de processus | 1/2 » - 20UNF, M14×1.5, M18×1.5 (conception de client) |
Dimension
MPTD-5000
MPTD-5000T
Guide de commande
Modèle | Gamme (barre) | Sortie | Filet de vis | Connexion électrique | L'autre condition |
MPTD-5000 (T) | --- | --- | --- | --- | --- |
Exemple : MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN |
Précautions d'installation
Installation
Le diaphragme du capteur est la partie le plus facilement endommagée, svp ne laissent pas tomber le chapeau protecteur avant installation, et dans l'installation devrait prêter l'attention à la protection du diaphragme de capteur. Le traitement des trous de montage devrait être traité selon les impératifs techniques de la taille de trou d'installation et de la table de taille, éviter l'installation du trou n'est pas norme a causé à l'éraflure le diaphragme du capteur et effectue le travail normal de capteur.
Démantelez
Pour s'assurer que l'installation du trou n'est pas laissée le corps étranger ou le plastique en métal, tous les capteurs devraient être enlevés de la machine avant de nettoyer l'extrudeuse, le capteur peut être enlevé seulement quand le polymère est dans un état fondu chaud, enlèvent et immédiatement utilisant un tissu mou pour essuyer le diaphragme de sonde de capteur. Xi'an Kacise Optronics Tech Co., Ltd. peut fournir le trou d'installation de l'outil spécial de nettoyage pour nettoyer le matériel résiduel dans le trou afin de faciliter la prochaine installation.
Démarrage
Assurez à chauffage approprié et temps de fonte avant que l'équipement soit démarré, afin de s'assurer que tous les matériaux dans la pièce de membrane du capteur avant le travail de machines d'extrusion est dans l'état de fonte.
Emplacement
La sonde du capteur peut résister à la haute température, mais la température de la coquille doit être au-dessous de 80°C, donc, en cours d'installation et utilisation, l'utilisateur doit prêter l'attention à l'installation de la pièce de coquille de capteur fixe dans l'environnement de température ambiante. L'isolement de la coquille et de la région à hautes températures est salutaire pour améliorer la précision de mesure et la durée de vie du capteur.
Effet de surcharge
En cours de contrôle de la pression réel, de préférence dans la pression évaluée, bien que le capteur ait une certaine capacité de surcharge, mais dans la surcharge de long temps affectera la durée de vie d'exactitude et de la mesure du capteur.
Connexion électrique
Dans la connexion électrique, le signal de l'émetteur produit câble se reliant doit être relié séparément par la fente de câblage pour éviter l'interférence de la scène.
À droite et faux le schéma de principe de taille de trou de montage
Trou de montage
Planaire scellé | |||||
D1 | M18×15 | M22×15 | G3/8 » | G3/4 » | |
D2 | Φ10.2 | Φ16.1 | Φ10.2 | Φ18.3 | |
D3 | Φ15.5 | Φ20.1 | Φ14.5 | Φ24.2 | |
M | Φ19 | Φ23 | Φ17 | Φ28 | |
A | 11 | 11 | 9 | 11 | |
B | 13 | 13 | 10 | 14 | |
C | 40 | 25 | 25 | 40 | |
pentede 45°scellée | |||||
D1 | M12×1.5 | M14×1.5 | 1/2-20UNF | M18×1.5 | |
D2 | Φ8.1 | Φ8.1 | Φ8.1 | Φ10.2 | |
D3 | Φ10.8 | Φ12.5 | Φ11 | Φ15.5 | |
D4 | Φ13 | Φ15 | Φ14 | Φ19 | |
A | 6 | 6 | 6 | 6 | |
B | 9 | 9 | 9 | 11 | |
C | 16 | 16 | 16 | 20 |
Schéma de principe de la connexion électrique
