Lieu d'origine: | La Chine |
Nom de marque: | KACISE |
Certification: | CE |
Numéro de modèle: | KXTUF |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton/cas en bois, ou demandes de clients |
Délai de livraison: | 5-8 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Capacité d'approvisionnement: | 10000pcs/month |
Précision: | ±1, ±0.5, ±0.2 (adaptés aux besoins du client) | Rapport de gamme: | 1h10, 1h15, 1h20 |
---|---|---|---|
Interface de COMM.: | RS485 | Fil de transmission de signal: | STVPV3×0.3 (3 fil), 2×0.3 (fil 2) |
Distance de transmission: | Pas plus de 1000 | Niveau de protection: | IP65 |
matériel de sonde: | 304, 316 (L) acier inoxydable etc. | ||
Surligner: | mètre d'écoulement d'eau de turbine,mètre diesel d'écoulement de combustible |

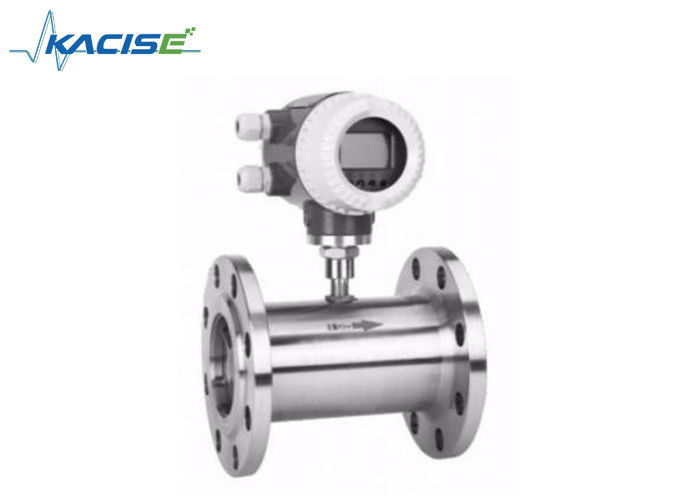

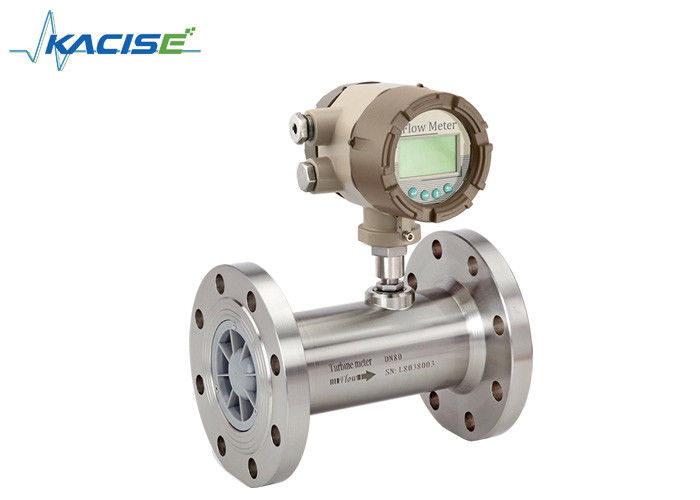

Compteur de débit de turbine de série de KXTUF
Description
Le compteur de débit de turbine de KXTUF est l'utilisation de la sonde de débit développée d'un seul morceau de basse puissance avancée de turbine de technologie de microprocesseur et intégration de totalisateur d'affichage de nouveau mètre intelligent, avec une structure compacte, les lectures intuitives clairement, fiabilité élevée, sans interférence extérieure de puissance, anti-foudre, avantage évident de coût bas, il est très utilisé pour mesurer le tuyau fermé et l'acier inoxydable 1Cr18Ni9Ti, 2Cr13 et corindon Al2O3, carbure ne pas corroder, et aucune fibres, particules et d'autres impuretés, viscosité cinématique à la température de fonctionnement est moins de 5 le ² du × 10-6m/s du liquide, pour la viscosité cinématique plus de 5 le ² du × 10-6m/s du liquide, peut être contrôle quantitatif, alarme excessive, etc., est un mètre de compteur et d'énergie de débit idéal.
Objets de mesure : huilez, les liquides organiques, le liquide inorganique, le gaz de pétrole liquéfié, le gaz naturel, le gaz de charbon et les fluides cryogéniques.
Caractéristiques
☆ de grande précision, généralement jusqu'à ±1%R, ±0.5%R, de grande précision jusqu'à 0.2%R
répétabilité de ☆Good, répétabilité à court terme jusqu'à 0,05% | 0,2%, dans le règlement commercial est le choix préféré du compteur de débit.
Sortie de ☆ de signal de fréquence d'impulsion, appropriée au totalisateur et à la connexion avec le PC ; aucun décalage zéro et interférence forte ne résistent
Le ☆ le signal qu'à haute fréquence (3~4KHz) peut être obtenu, la résolution de signal est fort.
Diamètre d'éventail de ☆, moyen et grand jusqu'au 1h20, petit 1h10 de calibre.
Structure compacte de ☆ et entretien commode
Applications
Gaz de pétrole liquéfié de ☆, huile raffinée et transport de pétrole brut et stations légères, la première et terminale Station de collecte de la grande canalisation de pétrole brut pour le règlement commercial.
☆ très utilisé dans le pétrole, le produit chimique, la métallurgie, le papier et d'autres industries pour mesurer le volume d'écoulement liquide et de volume total.
Caractéristiques
Chaîne de mesure et pression d'utilisation
Classification d'instrument
1. selon la fonction d'instrument, le compteur de débit de turbine de KXTUF peut être classifié à deux types, qui est :
Sonde de débit de turbine de ☆/émetteur
Compteur de débit intégral intelligent de turbine de ☆
description 2.Function
Sonde de débit de turbine de ☆/émetteur
Ce produit lui-même n'a aucune fonction locale d'indication, seulement transmission à distance de signal d'écoulement. Le signal d'écoulement peut être divisé au signal d'impulsion ou au signal actuel (4-20mA) ; petit prix, niveau élevé d'intégration, petit volume, particulièrement approprié pour l'usage ainsi que l'indicateur secondaire, le PLC, le DCS, et d'autres systèmes de contrôle avec l'ordinateur.
Selon le signal de sortie, le genre de produit peut être divisé au type de KXTUF-N et au type de KXTUF-A.
Compteur de débit intégral intelligent de turbine de ☆
Ce produit lui-même avec la fonction locale d'affichage, deux unités de visualisation disponibles, selon le mode d'alimentation d'énergie, si avec la transmission à distance de signal, elle peut être divisée au type de KXTUF-B et au type de KXTUF-C.
KXTUF-B : Cellule de lithium de l'alimentation d'énergie 3.2V 10AH (4 ans de durée de vie), sans sortie de signal.
KXTUF-C : L'approvisionnement externe de C.C 24V, a produit le signal actuel à deux fils standard de 4-20 mA, la communication de RS485 ou de CERF facultatifs.
Dimension
Diagramme 1 (DN4~DN10) : Type de connexion fileté sonde de débit de turbine (section droite y compris de tuyau).
Diagramme 2 (DN15~DN40) : Dessin de taille relié par fil de sonde de débit.
Diagramme 3 (DN4~DN10) : Dessin relié par bride de sonde de débit de turbine.
La méthode d'installation de capteur selon différentes caractéristiques, adoptent le fil ou la connexion de bride, la méthode d'installation est montrée dans le diagramme 1, 2, 3.
Dimensions d'installation
L'information de commande
Modèle | Remarques | |||||||
KXTUF- | ||||||||
DN | 4 | 4 millimètres | ||||||
6 | 6 millimètres | |||||||
10 | 10 millimètres | |||||||
15 | 15 millimètres | |||||||
20 |
|
20 millimètres | ||||||
25 | 25 millimètres | |||||||
32 | 32 millimètres | |||||||
40 | 40 millimètres | |||||||
50 | 50 millimètres | |||||||
65 | 65 millimètres | |||||||
80 | 80 millimètres | |||||||
100 | 100 millimètres | |||||||
125 | 125 millimètres | |||||||
150 | 150 millimètres | |||||||
200 | 200 millimètres | |||||||
Type | N | Type de capteur : la puissance +12V ou 24V, a produit le signal d'impulsion de système de 3 fils | ||||||
A | Type d'émetteur : la puissance de +24V, a produit 2 le fil 4-20 mA | |||||||
B | Type futé : cellule de lithium, indicateur local, sans sortie de signal | |||||||
C | Type futé : puissance de +24V, indicateur local, 2 sortie du fil 4-20mA/pulse | |||||||
C1 | Type futé : puissance de +24V, indicateur local, communication RS485 | |||||||
protocole | ||||||||
C2 | Type futé : puissance de +24V, indicateur local, protocole de CERF | |||||||
Exactitude | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (ordre spécial, long délai de livraison) | |||||||
Gamme | W | Chaîne de mesure prolongée | ||||||
S | Chaîne de mesure standard | |||||||
Matériel de corps | S | 304 SOLIDES SOLUBLES | ||||||
L | 316 (l) SOLIDES SOLUBLES | |||||||
Anti-déflagrant | N | Non anti-déflagrant | ||||||
E | Anti-déflagrant, ExdIIBT6 | |||||||
Estimation de pression | N | Normal | ||||||
H (x) | À haute pression |
