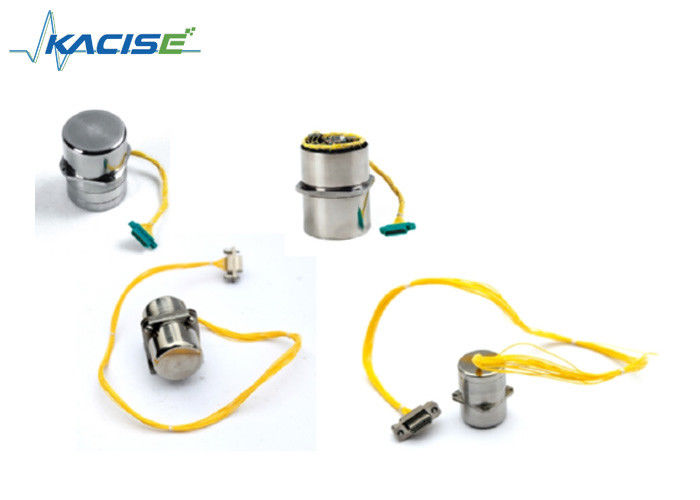

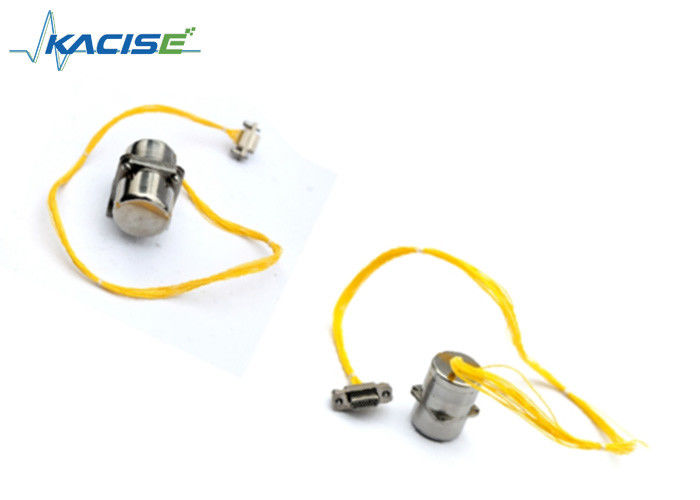

Gyroscope dynamiquement accordé de diagraphie pour l'environnement à hautes températures

Gyroscope dynamiquement accordé de diagraphie pour l'environnement à hautes températures

    • Well Logging Dynamically Tuned Gyroscope For High Temperature Environment
    • Well Logging Dynamically Tuned Gyroscope For High Temperature Environment
  • Well Logging Dynamically Tuned Gyroscope For High Temperature Environment

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: KACISE
    Certification: CE
    Numéro de modèle: KTG-M5

    Conditions de paiement et expédition:

    Quantité de commande min: 1 morceau
    Prix: Negotiable
    Détails d'emballage: carton/cas en bois, ou demandes de clients
    Délai de livraison: 5-8 jours ouvrables
    Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
    Capacité d'approvisionnement: 10000pcs/month
    Contact
    Description de produit détaillée
    température: -15~100℃ vibration: 5G
    Chocs: ≥50g Bride: M5×29mm
    Dimensions: φ29×53mm Poids: <130g>
    Taux de synchronisation: 8000r/min Temps de synchronisation: ≤30s
    Surligner:

    mems gyroscope sensor

    ,

    gyroscope sensor module

    Gyroscope dynamiquement accordé de la diagraphie KTG-M5







    Caractéristique



    Poids léger de ☆
    Petite taille de ☆
    Commencer rapide de ☆
    ☆ utilisé dans l'environnement à hautes températures



    Introduction
    Dans le domaine de perçage, les dispositifs à inertie est plus grand et plus adaptable que le champ de vol, en raison de ses conditions de travail pauvres, les températures environnementales sont haut, la température de l'adaptation et des conditions de la vie sont très exigeante, le compas gyroscopique KTG-M5 dynamiquement accordé est conçue pour le cas du champ de perçage.





    Paramètre

    Paramètre Spec. Valeur Unité
    Puissance Puissance (phase 3) 12&400 V et hertz
    Puissance (1 phase) 5&16000 V et hertz
    représentation Dérive aléatoire ≤0.2 °/h
    Stabilité de dérive ≤0.25 °/h
    Non linéaire ≤0.5 %FS
    Taux de cheminement maximum ≥60 °/S
    Dérive sensible Non g ≤15 °/h/g
    Dérive sensible à la g ≤8 °/h/g
    Largeur de bande ≥60 Hertz
    Facteur de proportionnalité de Torquer ≥670 °/h/mA
    technologique Taux de synchronisation 8000 r/min
    Temps de synchronisation ≤30 S
    Gradient de sortie 21±2 système mv “
    Torquer primaire 50±3 Ω
    couple secondaire 2±0.5 Ω
    Physique Poids <130> g
    Dimensions φ29×53 millimètre
    Bride M5×29 millimètre
    Environnement de travail La température -15~100
    Vibration 5 g
    Choc ≥50 g



    Installation

    Des produits devraient être installés pour assurer cet axe de X (y) et la référence de mesure
    l'axe coïncide, erreur d'installation devrait être moins de 5'.



    Opération
    1. Seulement produits assortissant la puissance appropriée et le panneau verrouillé de circuit boucle dans l'ordre
    pour travailler correctement, ayez besoin de la carte, expliquent svp à l'avance.
    2. Quand le produit sous l'utilisation normale, vous devrait rétablir le courant de mettre en marche le moteur,
    au sujet de 40s, et puis de la boucle de sur-serrure, de sorte que les produits dans l'état de boucle bloquée ;
    l'arrêt, débranchement a fermé à clef la boucle de sorte que le produit soit dans l'opération de boucle ouverte,
    et déconnectez alors l'alimentation d'énergie.
    3. le produit activé, arrêté dans 40s, devrait éviter de secouer le produit,
    la procédure d'installation devrait être lumière, s'allument, la non-collision de produit, percussion.
    4. le produit dans l'utilisation du processus est strictement interdit pour tirer la prise.
    5. le produit dans l'utilisation du processus, ne peut pas se mettre en court-circuit entre le bloc d'alimentation externe.
    6. l'anomalie se produit pendant l'utilisation, devrait immédiatement couper le courant, analyse de panne, si
    le défaut interne de produit, le client informera promptement ma société, ma société organisée par la réparation.



    Dimension



    Gyroscope dynamiquement accordé de diagraphie pour l'environnement à hautes températures 0



    Définition de connecteur

    Le type de prise : J30J-15T (câble length160~175mm)

    Pin non. Définition de fonction Remarque
    1 Sortie de signal d'axe des abscisses
    2 LA terre Pour la puissance et les signaux d'excitation
    3 Bobine de couple d'axe des abscisses (l'extrémité)
    4 Une puissance de conducteur de moteur de phase Là-phase 12V, 400Hz
    5 Alimentation d'énergie d'excitation de capteur Singal-phase5V, 16KHz
    6 Sortie de signal d'axe des y
    7 Bobine de couple d'axe des y (le début)
    8 Puissance de conducteur de moteur de phase de B Là-phase 12V, 400Hz
    9 DC+15V Puissance pour le préamplificateur
    10 DC-15V Puissance pour le préamplificateur
    11 Bobine de couple d'axe des abscisses (le début)
    12 NULLE
    13 NULLE
    14 Puissance de conducteur de moteur de phase de C Là-phase 12V, 400Hz
    15 Bobine de couple d'axe des y (l'extrémité)




    NOTE : Le même s'applique à J30J-21T, si l'utilisation l'autre douille, expliquent svp à l'avance.
