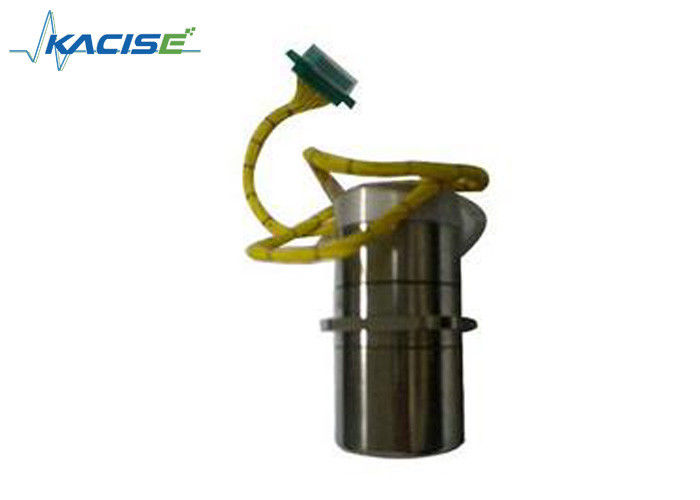

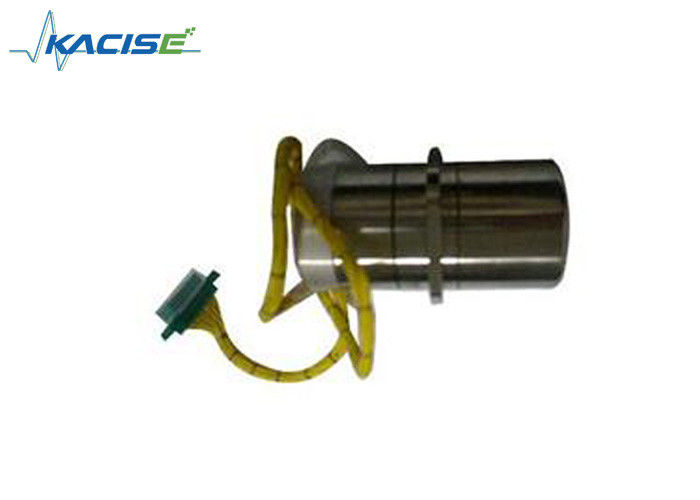

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range

  • KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
  • KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Kacise
Certification: CE
Numéro de modèle: KTG-50
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: Negotiable
Détails d'emballage: carton/cas en bois, ou demandes de clients
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement: 10000pcs/month
Contact
Description de produit détaillée
Poids: ≤250g Dimensions: Φ50×76mm
Bride: 52×52mm Gradient de sortie: 10~14mV/
vibration: 5G Chocs: ≥60g
Largeur de bande: ≥70HZ température: -40~65℃

                                                          Gyroscope KTG-50 accordé dynamique de grande précision







Caractéristique
De grande précision
Longue durée de vie
Dynamique large
Fiabilité élevée



Introduction
KTG-50 a été employé pour la surface de l'eau, le système de courroie-vers le bas de terre, la recherche rapide de nord vrai, le traqueur d'antenne de télévision, et très utilisé dans le système à inertie de courroie-vers le bas de vol spatial. Le gyroscope peut également être utilisé pour la terre, mer, aviation, transporteur de vol spatial, système d'attitude de plate-forme de courroie-vers le bas.



Paramètre



Paramètre Spec. Valeur Unité
Puissance Puissance (phase 3) 16&500 V et hertz
Puissance (1 phase) 5&16000 V et hertz
représentation Dérive aléatoire ≤0.01 °/h
Stabilité de dérive ≤0.3 °/h
Non linéaire ≤0.5 %FS
Taux de cheminement maximum ≥200 °/S
Dérive sensible Non g ≤15 °/h/g
Dérive sensible à la g ≤8 °/h/g
Largeur de bande ≥70 Hertz
Facteur de proportionnalité de Torquer ≥680 °/h/mA
technologique Taux de synchronisation 10000 r/min
Temps de synchronisation ≤10 S
Gradient de sortie 10~14 système mv “
Torquer primaire 7±1 Ω
couple secondaire 2±0.5 Ω
Physique Poids ≤250 g
Dimensions Φ50×76 millimètre
Bride 52×52 millimètre
Environnement de travail La température -40~65
Vibration 5 g
Choc ≥60 g



Installation
Des produits devraient être installés pour s'assurer que cet axe de X (y) et l'axe de référence de mesure coïncide, l'erreur d'installation devrait être moins de 5'.



Opération
les produits 1.Only assortissant la puissance appropriée et le circuit boucle verrouillé embarquent afin de fonctionner correctement, carte du besoin, expliquent svp à l'avance.
2.When le produit sous l'utilisation normale, vous devriez allumer la puissance de mettre en marche le moteur, au sujet de 10s, et puis la boucle de sur-serrure, de sorte que les produits dans l'état de boucle bloquée ; l'arrêt, débranchement a fermé à clef la boucle de sorte que le produit soit dans l'opération de boucle ouverte, et puis déconnecte l'alimentation d'énergie.
3.Product activé, arrêté dans 20s, devrait éviter de secouer le produit, la procédure d'installation devrait être lumière, s'allume, la non-collision de produit, percussion.
4.Product dans l'utilisation du processus est strictement interdit pour tirer la prise.
5.Product dans l'utilisation du processus, ne peut pas se mettre en court-circuit entre le bloc d'alimentation externe.
6.Abnormality se produit pendant l'utilisation, devrait immédiatement couper le courant, analyse de panne, si le défaut interne de produit, le client informera promptement ma société, ma société organisée par la réparation.





KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 0



Dimension

KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 1      KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 2                       KTG-50 High Accuracy Dynamic Tuned Gyroscope Weight 250g for Wide Dynamic Range 3



Définition de connecteur

Le type de prise : J30J-15T (câble length160~175mm)



Pin non. Définition de fonction Remarque
1 Sortie de signal d'axe des abscisses
2 LA terre Pour la puissance et les signaux d'excitation
3 Bobine de couple d'axe des abscisses (l'extrémité)
4 Une puissance de conducteur de moteur de phase Là-phase 16V, 500Hz
5 Alimentation d'énergie d'excitation de capteur Singal-phase5V, 16KHz
6 Sortie de signal d'axe des y
7 Bobine de couple d'axe des y (le début)
8 Puissance de conducteur de moteur de phase de B Là-phase 16V, 500Hz
9 DC+15V Puissance pour le préamplificateur
10 DC-15V Puissance pour le préamplificateur
11 Bobine de couple d'axe des abscisses (le début)
12 NULLE
13 NULLE
14 Puissance de conducteur de moteur de phase de C Là-phase 16V, 500Hz
15 Bobine de couple d'axe des y (l'extrémité)



NOTE : Le même s'applique à J30J-21T, si l'utilisation l'autre douille, expliquent svp à l'avance.
