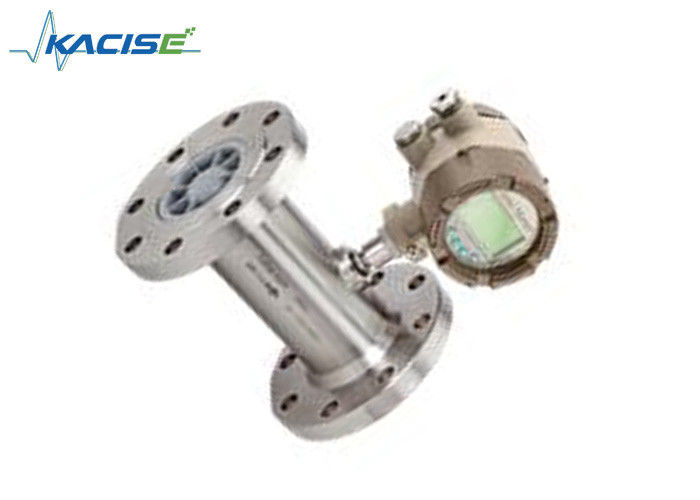

Anti type corrosif consommation de grande précision de turbine de puissance faible de compteur de débit

Anti type corrosif consommation de grande précision de turbine de puissance faible de compteur de débit

    • Anti Corrosive Turbine Type Flow Meter High Accuracy Low Power Consumption
    • Anti Corrosive Turbine Type Flow Meter High Accuracy Low Power Consumption
  • Anti Corrosive Turbine Type Flow Meter High Accuracy Low Power Consumption

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: Kacise
    Certification: CE
    Numéro de modèle: KXLWQ

    Conditions de paiement et expédition:

    Quantité de commande min: 1 morceau
    Prix: Negotiable
    Détails d'emballage: chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards
    Délai de livraison: 5-8 jours ouvrables
    Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
    Capacité d'approvisionnement: 10000pcs/month
    Contact
    Description de produit détaillée
    Exactitude: ±1.5%, ±1.0% ou ±0.75% (ordre spécial du besoin) Rapport de gamme: 1h10 ; 1h20 ; 1h30
    La température moyenne (℃): -30 ℃ | +80 ℃/-86°F | +176°F Distance de transmission: Pas plus de 1000 m
    Ligne interface: M20×1.5 (F) catégorie à l'épreuve explosives: ExdIIBT6
    Niveau de protection: IP65 Alimentation d'énergie: Capteur : C.C de +12V, C.C de +24V (facultatif)
    Surligner:

    turbine water flow meter

    ,

    diesel fuel flow meter

                                                                         Compteur de débit de turbine à gaz de KXLWQ





    Description
    Le fonctionnement du mètre de turbine à gaz de série de KXLWQ est basé sur la mesure de la vitesse du gaz. Le gaz débordant est accéléré et conditionné par les mètres redressant la section. Les palettes de redressage préparent le profil d'écoulement de gaz par l'élimination. remous, turbulence et asymétrie peu désirés avant les écoulements de gaz à la roue de turbine. Les forces dynamiques de la cause liquide débordante le rotor à tourner.



    La roue de turbine est montée sur l'axe principal, avec la haute précision spéciale, de bas roulements à billes de frottement. La roue de turbine a les lames hélicoïdales qui ont un angle connu relativement à l'écoulement de gaz. Les commandes de gaz conditionnées et accélérées la roue de turbine avec une vitesse angulaire qui est proportionnelle avec la vitesse de gaz.



    Le compteur de débit de turbine à gaz de série de KXLWQ est très utilisé pour la mesure du gaz naturel, le gaz de charbon, le gaz liquéfié et le gaz d'hydrocarbure de lumière, etc.



    Caractéristiques
    Instrument consacré pour la mesure de gaz
    L'instrument consacré pour le pétrole et le gaz réutilisent le système
    De grande précision : ±1.5%, ±1.0% ou ±0.75%
    Bonne répétition
    Examinez la température, la pression et l'écoulement du gaz mesuré ; suivi automatique et compensation d'écoulement ; indication de volume de total de gaz sous le statut standard ; question en temps réel de la température, de pression, de date et heure, etc.
    Capteur intégré de pression et de température, représentation élevée de sécurité, structure compacte et belles perspectives
    Consommation de puissance faible, plus de 3 ans de durée de vie pour une cellule de lithium de 3V 10AH
    Équipez le facteur, valeur d'écoulement de total gardée pendant 10 années après mise hors tension



    Caractéristiques

    Paramètres Description
    DN (millimètre) et connexion 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, la connexion 25, 40 de 300 brides filètent la connexion
    Exactitude ±1.5%, ±1.0% ou ±0.75% (ordre spécial du besoin)
    Rapport de gamme 1h10 ; 1h20 ; 1h30
    Matériel d'instrument

    Corps : SS304 ; Roue à aubes : ABS anticorrosif ou aluminium de haute qualité

    alliage ; Indicateur : fonte d'aluminium

    La température moyenne (℃) -30°C ~+80°C/-86°F~ +176°F
    Conditions ambiantes

    La température : - 20℃~ +60℃/-68°F | +140°F

    Hygrométrie : 5% | 90%,

    Pression atmosphérique : 86 | 106 KPa

    Le signal de sortie

    Capteur : signal de fréquence d'impulsion, de bas niveau moins que 0.8V, haut niveau

    plus que 8V

    Émetteur : signal à deux fils de courant de C.C 4-20mA

    Alimentation d'énergie

    Capteur : C.C de +12V, C.C de +24V (facultatif)

    Émetteur : C.C de +24V

    Type local d'indication : cellule intégrée du lithium 3V

    Ligne de transmission de signal STVPV3×0.3 (3 fil), 2×0.3 (fil 2)
    Distance de transmission Pas plus de 1000m
    Ligne interface M20x1.5 (F)
    catégorie à l'épreuve explosives ExdIIBT6
    Niveau de protection IP65



    Chaîne de mesure et pression d'utilisation



    DN (millimètre) Modèle

    Envergure standard

    (m3/h)

    Envergure d'extension (m3/h) Pression (MPA) Montage
    DN25 KXLWQ-25   ------ W3 0.5-4 4,0

    Bride

    (Fil)

    ------ W4 0.7-7 4,0
    ------ W5 1.5-15 4,0
    S1 3-30 W1 1.5-30 4,0
    S2 4-40 W2 2-40 4,0
    DN40 KXLWQ-40 S1 5-50 W1 2.5-50 4,0 Bride
    S2 8-80 W2 4-80 4,0 (Fil)
    DN50 KXLWQ-50 S1 10-100 W1 5-100 4,0 Bride
    S2 15-150 W2 8-150 4,0 Bride
    DN65 KXLWQ-65 S 15-200 W 10-200 1,6 Bride
    DN80 KXLWQ-80 S 15-300 W1 10-300 1,6 Bride
    W2 15-350 1,6 Bride
    DN100 KXLWQ-100 S 20-400 W1 15-400 1,6 Bride
    W2 20-500 1,6 Bride
    DN125 KXLWQ-125 S 20-800 W1 18-800 1,6 Bride
    W2 20-900 1,6 Bride
    DN150 KXLWQ-150 S 50-1000 W1 25-1000 1,6 Bride
    W2 50-1200 1,6 Bride
    DN200 KXLWQ-200 S 150-2000 W 80-2500 1,6 Bride
    DN250 KXLWQ-250 S 200-3000 W 150-3500 1,6 Bride
    DN300 KXLWQ-300 S 250-4000 W 200-4000 1,6 Bride



    Note 1 : « L'envergure standard » se rapporte à la gamme de mesure générale (applicable pour KXLWQ-N/A/B/C/D)
    Note 2 : « Envergure d'extension » seulement pour « le compteur de débit intégral intelligent de turbine à gaz » ou « le compteur de débit intégral intelligent de gaz avec la compensation de la température et de pression (KXLWQ-B/C/D)



    Classification d'instrument

    1. selon la fonction, le compteur de débit de turbine à gaz de KXLWQ peut être divisé en 3 types :
      Sonde de débit de turbine à gaz/émetteur
      Compteur de débit intégral intelligent de turbine à gaz
      Compteur de débit intégral intelligent de turbine à gaz avec la compensation de la température et de pression

    description 2.Function
      Sonde de débit de turbine à gaz/émetteur
      Ce type le compteur de débit de turbine lui-même n'a aucune fonction locale d'indication, seulement signal à distance d'écoulement de sortie sous le statut fonctionnant ; petit prix, petits volume, appropriés pour l'usage ainsi que le mètre d'affichage, le PLC, le DCS, etc. secondaires.
      Ce type débitmètre de turbine est le type anti-déflagrant, ExdIIBT6.
      Selon le signal de sortie, ce produit peut être divisé à KXLWQ-N et à KXLWQ-A                                                                                                            Anti type corrosif consommation de grande précision de turbine de puissance faible de compteur de débit 0





    KXLWQ-N KXLWQ-A
    Indication Aucune indication Aucune indication
    Sortie de signal 3 fil, impulsion sous le statut fonctionnant ; haut niveau plus que 8V, de bas niveau moins que 0.8V 4-20mA sous le statut fonctionnant
    Alimentation d'énergie 12 ou C.C 24V C.C 24V
    Anti-déflagrant ExdIIBT6 ExdIIBT6



    Compteur de débit intégral intelligent de turbine à gaz

    Futé intégral

    mètre

    affichage d'affichage à cristaux liquides de Deux-line
    Structure compacte Lecture claire
    Fiabilité élevée Non affecté par l'alimentation externe
    Anti-éclairage Coût bas





    Anti type corrosif consommation de grande précision de turbine de puissance faible de compteur de débit 1

    Selon l'alimentation d'énergie si avec la sortie à distance de signal, ce type
    le compteur de débit de turbine peut être divisé à KXLWQ-B et à KXLWQ-C.



      KXLWQ-B KXLWQ-C
    Indication Débit et écoulement total Débit et écoulement total
    Sortie de signal non 4-20 mA, impulsion
    Alimentation d'énergie cellule du lithium 3V C.C 24V externe
    Anti-déflagrant ExdIIBT6 ExdIIBT6



    Compteur de débit intégral intelligent de turbine avec la compensation de T&P
    Le type compteur de KXLWQ-S de débit de turbine à gaz a la température intégrée et la pression
    capteur et totalisateur futé.

    Indication Débit, écoulement cumulé quotidien, écoulement cumulé total, température, pression et capacité de batterie
    Sortie de signal 4-20mA, impulsion, protocole du signal RS485 de carte d'IP
    Alimentation d'énergie Cellule intégrée de lithium et 24VDC externe
    Anti-déflagrant ExdIIBT6





    Anti type corrosif consommation de grande précision de turbine de puissance faible de compteur de débit 2



    L'information de commande
    Le modèle devrait être choisi selon la pression nominale, la pression maximum moyenne, la température moyenne, les composants moyens, la gamme d'écoulement et la sortie de signal.
    La gamme d'écoulement de fonctionnement devrait être (20% à 80%) Qmax.
    Signal standard produit : le signal d'impulsion (WS) a produit le fil 3, le signal standard d'écoulement (carte d'IC) produit ou la sortie de la communication RS485 ; spécifiez svp en passant commande.

    Modèle Remarques
    KXLWQ
    Type N           Type de capteur : +12V ou 24V, a produit le signal d'impulsion de 3 fils
    A           Type d'émetteur : +24V, a produit 2 le fil 4-20 mA
    B           Type futé : cellule de lithium, indication locale sans sortie
    C           Type futé : +24V, indication locale, sortie 4-20mA à deux fils
    S           Type futé : Compensation de T et de P intégrée, indication locale avec le signal à distance
    DN 25         DN 25 millimètres
    40         DN 40 millimètres
    50         DN 50 millimètres
    65         DN 65 millimètres
    80         DN 80 millimètres
    100         DN 100 millimètres
    125         DN 125 millimètres
    150         DN 150 millimètres
    200         DN 200 millimètres
    250         DN 250 millimètres
    300         DN 300 millimètres
    Gamme W (x)       La chaîne d'extension, voient le tableau 2
    S (x)       La gamme standard, voient le tableau 2
    Matériel de corps S     Acier inoxydable
    L     Alliage d'aluminium
    T     Adapté aux besoins du client
    Matériel de roue à aubes S   ABS anticorrosif
    L   Alliage d'aluminium
    T   Adapté aux besoins du client
    Milieu N Aucune structure spéciale
    A Consacré pour l'oxygène
    B Consacré pour l'air comprimé



    Anti type corrosif consommation de grande précision de turbine de puissance faible de compteur de débit 3
