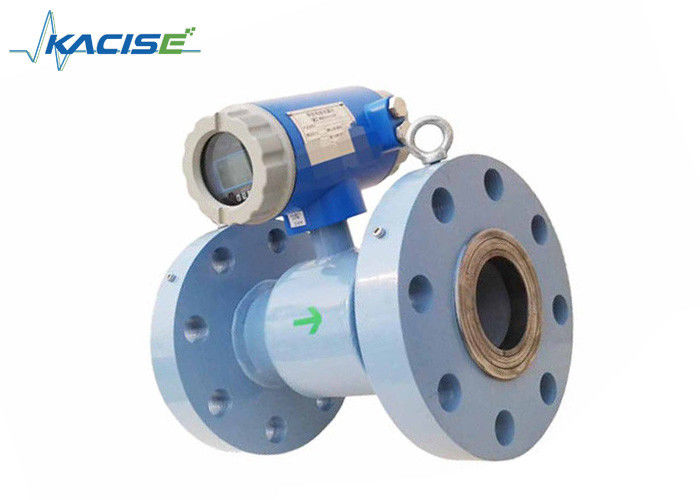

Mètre d'eau électromagnétique de fluides conducteurs avec la haute précision anti-déflagrante

Mètre d'eau électromagnétique de fluides conducteurs avec la haute précision anti-déflagrante

  • Mètre d'eau électromagnétique de fluides conducteurs avec la haute précision anti-déflagrante
  • Mètre d'eau électromagnétique de fluides conducteurs avec la haute précision anti-déflagrante
Mètre d'eau électromagnétique de fluides conducteurs avec la haute précision anti-déflagrante
Détails sur le produit:
Lieu d'origine: Chine (continentale)
Nom de marque: Kacise
Certification: certificate of explosion-proof, CE
Numéro de modèle: GXEFM2000
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: Negotiable
Détails d'emballage: chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards
Délai de livraison: 5-8 jours de travail
Conditions de paiement: L/C, D/A, T/T, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 pièces par semaine
Contact
Description de produit détaillée
Chaîne d'application: Fluides électriquement conducteurs Type: GXEFM2000
Valeur mesurée primaire: Vitesse d'écoulement Produit: Débitmètre électromagnétique
Alimentation: 220VAC standard Nom du produit: débitmètre électromagnétique
Surligner:

compteur de débit d'eaux usées

,

mètre électromagnétique d'écoulement d'eau

Débitmètre magnétique de jus très utilisé de lait/compteur de débit électromagnétique avec la haute précision

Description



Des compteurs du débit GXEFM2000 électromagnétiques sont prévus pour la mesure liquide dans la plupart des industries comprenant l'eau, les eaux usées, la nourriture et la boisson, pharmaceutique et chimique.

Il y a deux composantes de base de compteur de débit électromagnétique : 1) le détecteur,

ce qui inclut le tube d'écoulement, isolant le revêtement et mesurant les électrodes, et 2) le convertisseur, qui est l'appareil électronique responsable du traitement des signaux, calcul d'écoulement, l'affichage et les signaux de sortie.

Les matériaux de la construction des pièces mouillées (revêtement et électrodes) devraient être appropriés avec les spécifications du type de service prévu. Épreuve de révision des compatibilités compatibles à l'expédition de chaque mètre.



Données techniques



Système de mesure



Principe de mesure La loi de faraday
Chaîne d'application Fluides électriquement conducteurs
Valeur mesurée
Valeur mesurée primaire Vitesse d'écoulement
Valeur mesurée secondaire Débit



Conception



Caractéristiques Capteur exempt d'entretien complètement soudé
Version de bride avec le tube d'écoulement au calibre
Estimations standard aussi bien qu'à haute pression
La gamme de grand diamètre de DN15~3000 avec les revêtements rocailleux a approuvé pour l'eau potable
Longueurs propres à l'industrie d'insertion
Construction modulaire Le système de mesure se compose d'une sonde de débit et d'un convertisseur de signal. Il est disponible comme compact et en tant que version distincte
Version compacte Avec le convertisseur 511B : puissance 110~240Vac
Avec le convertisseur 521B : alimentation CC 18~36V
Avec W800L/W800W : Puissance de batterie
Version à distance

Dans la version de bâti de mur avec le convertisseur 211B

(110~240Vac ou 221B C.C de convertisseur 18~36V

Avec le convertisseur de W800F : Puissance de batterie
Chaîne de mesure -12… +12m/s /-40.. +40ft/s



Exactitude de mesure



Conditions de référence États d'écoulement semblables à en 29104
Milieu : l'eau
Conductivité électrique : ≥300μs/cm
La température : +10~+30℃/+50~+80℉



  Setion d'admission : ≥5DN
Pression de fonctionnement : 1Bar/14.5psig
Exactitude de compteur de débit Norme : 0,5% du taux
Facultatif : 0,2% du taux



Conditions de fonctionnement



La température
La température de processus Revêtement en caoutchouc dur : -5~+60℃
Revêtement de polypropylène : -5~+90℃
Revêtement de PTEF : -5~+120℃
Température ambiante Norme (avec le logement en aluminium de convertisseur)

-20~+60℃ (protégez les électricités contre auto-chauffant

avec la température ambiante au-dessus de 55℃

La température de Stroage -20~70℃
Pression
En 1092-1 DN2200~3000 : PN2.5
DN1200~2000 : PN6
DN200~1000 : PN10
DN65~150 : PN16
DN10~50 : PN40
L'autre pression sur demande
Longueur d'insertion d'OIN Facultatif pour DN15~600
ASME B16.5 1~24 » : 150lb RF
L'autre pression sur demande
JIS DN10~1000/2~40" : 10K
L'autre pression sur demande
Chute de pression Négligeable



Liquide
Condition physique Liquides conducteurs
Conductivité électrique ≥5μs/cm
Contenu de gaz permis (volume) ≤5%
Contenu solide permis ≤70%



États d'installation



Installation Faites attention que la sonde de débit toujours soit entièrement remplie
Pour information les informations détaillées voir le chapitre « précautions pour l'installation »
Sens d'écoulement En avant et inverse
La flèche sur la sonde de débit indique le sens d'écoulement positif
Course d'admission ≥5 DN
Course de débouché ≥2 DN



Connexion de processus



Bride
EN1092-1 DN25~3000 dans PN6~40
ASME 1~120" dans 150 livres rf
JIS 25~1000 dans 10~20k
Conception de la surface de garniture Rf
  D'autres tailles ou estimations de pression sur demande



L'information de commande



Code modèle de suffixe   Description
GXEFM3000 -1200 - COM -4mA - Cerf - C.C - Pinte - Teflon1 - Le GR - D1400 - Exd IIC T6 gigaoctet
Diamètre -                   Quatre Digitals : par exemple : 10h10 millimètre : 15h15 millimètre 0100 : 100mm 1000 : 1000mm
Émetteur - COM                 Type compact
- Rem                 Type à distance
- Batte                 Type d'approvisionnement de puissance de batterie
- PRO                 type à régulation de processus
Signal Outpt - N               Aucune sortie
-4mA               4-20mA
- Pul               impulsion 1~5KHz
-4Pul               4~20mA/1~5KHz
Communication - N             Aucune communication
- Cerf             CERF
- Mod             MODBUS-RTU
- PRO             PROFIBUS
- GPRS             Filet de GPRS
- CDMA             Filet de CDMA
- WHRT             CERF sans fil
- Autre             ordre spécial
Alimentation d'énergie - C.A.           85V ~250Vac@46 ~63Hz
20W nominal
- C.C           20~36VDC 20W nominal
- Batte           Approvisionnement de puissance de batterie
- Bat+           La batterie +12Vdc conjuguent alimentation d'énergie
Autre           demande spéciale
Matériel d'Electorde -316L         Acier inoxydable 316L
- HasB         Hastelloy B
- HasC         Hastelloy C276
- Pinte         Platine
- Merci         Tantale
- Ti         Titane
- Carte de travail         carbure de wolfram
Matériel de revêtement - Rub1       Le néoprène (- 20-60℃)
- Rub2       Le néoprène (- 20-90℃)
- Tef1       polytetrafluroethylene (- 30-120℃)
- Tef2       polytetrafluroethylene (- 20-160℃)
- P       Polyuréthane
- FVMQ       FVMQ
- PFA       DFA
- ETFE       Tetraflurorethylene d'éthylène
Fondre l'anneau - N     Aucun anneau au sol
- Le GR     Fondre l'anneau
- GE     Fondre l'électrode
Attribut de connexion humide de partie - DXX   DXX : D06, D10, D16, D25, D40 D06 : DIN PN6 :
D10 : DIN PIN10D16 : DIN PN16 ; D25 : DIN PN25 D40 : DIN PN40 etc.
- HACHE   HACHE : A1, A3, A6 A1 : Norme ANSI 150# ; A3 : NORME ANSI 300# A6 : Norme ANSI 600#
- JX   JX : J1, J2, J3 J1 : JIS10K ;
J2 : JIS 20K ; J3 : JIS 30K
- WF   Connexion de gaufrette (disponible pour DN2.5 ; DN6 débit matériel de corps de compteur) : acier inoxydable
- TR   Tri bride pour le type sanitaire (matériel de corps : acier inoxydable)
catégorie à l'épreuve explosives - Exd IIC T6 gigaoctet Exd IIC T6 gigaoctet
- N n'ayez pas besoin





GXEFM2000 compteurs de débit électromagnétiques de série
