Lieu d'origine: | Chine (continentale) |
Nom de marque: | Kacise |
Certification: | certificate of explosion-proof, CE |
Numéro de modèle: | GXEFM2000 |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiable |
Détails d'emballage: | chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards |
Délai de livraison: | 5-8 jours de travail |
Conditions de paiement: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Capacité d'approvisionnement: | 1000 pièces par semaine |
Type: | GXEFM2000 | Valeur mesurée primaire: | Vitesse d'écoulement |
---|---|---|---|
Produit: | compteur de débit électromagnétique | Alimentation d'énergie: | 220VAC standard |
Nom de produit: | Débitmètre électromagnétique | Sortie: | DP de 4-20mA /RS485/HART/PROFIBUS |
Surligner: | compteur de débit d'eaux usées,mètre électromagnétique d'écoulement d'eau |

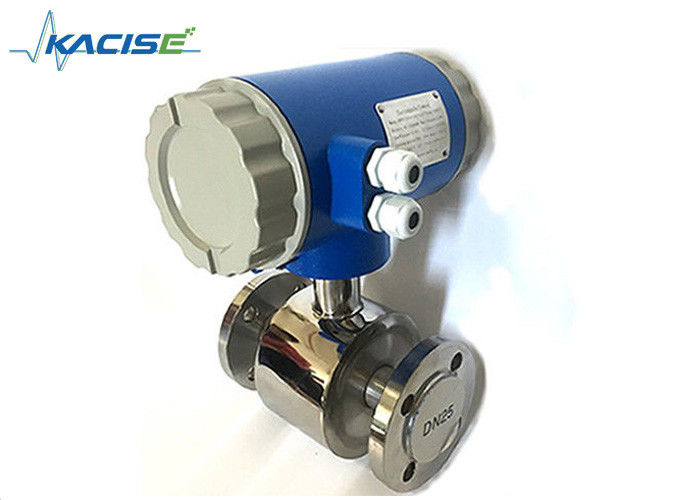

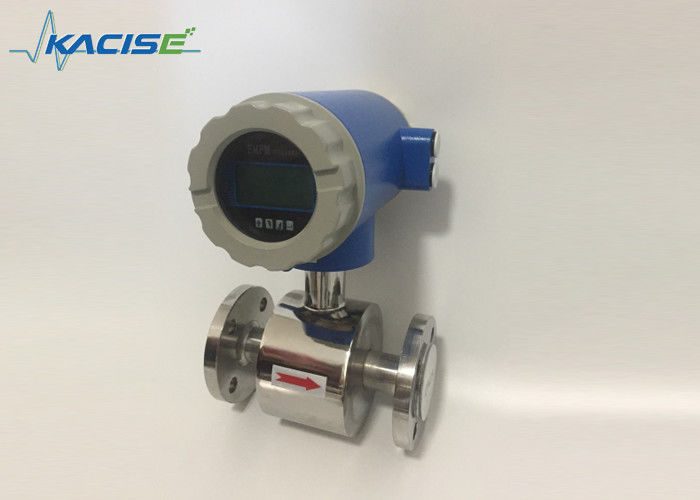

Introduction
Les compteurs de débit magnétiques peuvent réaliser le signal actuel électrique local d'indication et de sortie de 4-20mA qui peut être employé pour enregistrer, s'ajuster et commander. Les compteurs de débit électromagnétiques sont très utilisés dans les secteurs industriels tels que l'industrie chimique, la protection de l'environnement, la métallurgie, la fabrication pharmaceutique, de papier, l'approvisionnement en eau et le retrait etc.
Sans compter que mesurant l'écoulement du compteur de débit électromagnétique liquide conducteur général peut mesurer l'écoulement du fluide mélangé liquide-solide, le fluide et le sel de grande viscosité, l'acide fort et l'alcali fort.
Caractéristiques
1. Structures simples, entreprise, aucune pièces mobiles et longue vie d'opération.
2. Aucune pièces liquides de interception, aucune perte de pression et obstruer de fluide.
3. Aucun inertie mécanique, réponse rapide et bonne stabilité, application dans l'examen automatique, ajustement et contrôle.
4. Exactitude de mesure non influencée par des paramètres physiques tels que le style, la température, la viscosité, la densité et la pression.
6. Assurez beaucoup de styles des compteurs de débit tels que le type intégré et le type d'insertion, etc. Adoptez la mémoire d'EEPROM pour mesurer la protection de données d'opération, sûre et fiable de la mémoire.
7. le capteur à haute pression avec le revêtement de PFA est résistant à la haute pression et à la pression négative, et disponible à la chimie et à la solution corrosive.
8. Il s'applique non seulement au processus général, mais également dans des applications dures telles que l'exploitation, la fabrication du papier, la pâtisserie, etc.
Données techniques
Système de mesure
Principe de mesure | La loi de faraday |
Chaîne d'application | Fluides électriquement conducteurs |
Valeur mesurée | |
Valeur mesurée primaire | Vitesse d'écoulement |
Valeur mesurée secondaire | Débit |
Conception
Caractéristiques | Capteur exempt d'entretien complètement soudé |
Version de bride avec le tube d'écoulement au calibre | |
Estimations standard aussi bien qu'à haute pression | |
Gamme de grand diamètre de DN15~3000 avec les revêtements rocailleux approuvés pour l'eau potable | |
Longueurs propres à l'industrie d'insertion | |
Construction modulaire | Le système de mesure se compose d'une sonde de débit et d'un convertisseur de signal. Il est disponible comme contrat et en tant que version distincte |
Version compacte | Avec le convertisseur 511B : puissance 110~240Vac |
Avec le convertisseur 521B : alimentation CC 18~36V | |
Avec W800L/W800W : Puissance de batterie | |
Version à distance |
Dans la version de bâti de mur avec le convertisseur 211B (110~240Vac ou 221B C.C de convertisseur 18~36V |
Avec le convertisseur de W800F : Puissance de batterie | |
Chaîne de mesure | -12… +12m/s /-40.. +40ft/s |
Exactitude de mesure
Conditions de référence | États d'écoulement semblables à en 29104 |
Milieu : l'eau | |
Conductivité électrique : ≥300μs/cm | |
La température : +10~+30℃/+50~+80℉ |
Setion d'admission : ≥5DN | |
Pression de fonctionnement : 1Bar/14.5psig | |
Exactitude de compteur de débit | Norme : 0,5% du taux |
Facultatif : 0,2% du taux |
Conditions de fonctionnement
La température | |
La température de processus | Revêtement en caoutchouc dur : -5~+60℃ |
Revêtement de polypropylène : -5~+90℃ | |
Revêtement de PTEF : -5~+120℃ | |
Température ambiante | Norme (avec le logement en aluminium de convertisseur) |
-20~+60℃ (protégez les électricités contre auto-chauffant avec la température ambiante au-dessus de 55℃ |
|
La température de Stroage | -20~70℃ |
Pression | |
En 1092-1 | DN2200~3000 : PN2.5 |
DN1200~2000 : PN6 | |
DN200~1000 : PN10 | |
DN65~150 : PN16 | |
DN10~50 : PN40 | |
L'autre pression sur demande | |
Longueur d'insertion d'OIN | Facultatif pour DN15~600 |
ASME B16.5 | 1~24 » : 150lb RF |
L'autre pression sur demande | |
JIS | DN10~1000/2~40" : 10K |
L'autre pression sur demande | |
Chute de pression | Négligeable |
Fluide | |
Condition physique | Liquides conducteurs |
Conductivité électrique | ≥5μs/cm |
Contenu de gaz permis (volume) | ≤5% |
Contenu solide permis | ≤70% |
États d'installation
Installation | Faites attention que la sonde de débit toujours est entièrement rempli |
Pour information les informations détaillées voir le chapitre « précautions pour l'installation » | |
Sens d'écoulement | En avant et inverse |
La flèche sur la sonde de débit indique le sens d'écoulement positif | |
Course d'admission | ≥5 DN |
Course de débouché | ≥2 DN |
Connexion de processus
Bride | |
EN1092-1 | DN25~3000 dans PN6~40 |
ASME | 1~120" dans 150 livres rf |
JIS | 25~1000 dans 10~20k |
Conception de la surface de garniture | Rf |
D'autres tailles ou estimations de pression sur demande |
L'information de commande
Modèle Suffix Code | Description | ||||||||||
GXEFM3000 | -1200 | - COM | -4mA | - Cerf | - C.C | - Pinte | - Teflon1 | - Le GR | - D1400 | - Exd IIC T6 gigaoctet | |
Diamètre | - XXXX | Quatre Digitals : par exemple : 10h10 millimètre : 15h15 millimètre 0100 : 100mm 1000 : 1000mm | |||||||||
Émetteur | - COM | Type compact | |||||||||
- Rem | Type à distance | ||||||||||
- Batte | Type d'approvisionnement de puissance de batterie | ||||||||||
- PRO | type à régulation de processus | ||||||||||
Signal Outpt | - N | Aucune sortie | |||||||||
-4mA | 4-20mA | ||||||||||
- Pul | impulsion 1~5KHz | ||||||||||
-4Pul | 4~20mA/1~5KHz | ||||||||||
Communication | - N | Aucune communication | |||||||||
- Cerf | CERF | ||||||||||
- Mod | MODBUS-RTU | ||||||||||
- PRO | PROFIBUS | ||||||||||
- GPRS | Filet de GPRS | ||||||||||
- CDMA | Filet de CDMA | ||||||||||
- WHRT | CERF sans fil | ||||||||||
- Autre | ordre spécial | ||||||||||
Alimentation d'énergie | - C.A. | 85V ~250Vac@46 ~63Hz 20W nominal |
|||||||||
- C.C | 20~36VDC 20W nominal | ||||||||||
- Batte | Approvisionnement de puissance de batterie | ||||||||||
- Bat+ | Double alimentation d'énergie de la batterie +12Vdc | ||||||||||
Autre | demande spéciale | ||||||||||
Matériel d'Electorde | -316L | Acier inoxydable 316L | |||||||||
- HasB | Hastelloy B | ||||||||||
- HasC | Hastelloy C276 | ||||||||||
- Pinte | Platine | ||||||||||
- Merci | Tantale | ||||||||||
- Ti | Titane | ||||||||||
- Carte de travail | carbure de wolfram | ||||||||||
Matériel de revêtement | - Rub1 | Le néoprène (- 20-60℃) | |||||||||
- Rub2 | Le néoprène (- 20-90℃) | ||||||||||
- Tef1 | polytetrafluroethylene (- 30-120℃) | ||||||||||
- Tef2 | polytetrafluroethylene (- 20-160℃) | ||||||||||
- P | Polyuréthane | ||||||||||
- FVMQ | FVMQ | ||||||||||
- PFA | DFA | ||||||||||
- ETFE | Tetraflurorethylene d'éthylène | ||||||||||
Fondre l'anneau | - N | Aucun anneau au sol | |||||||||
- Le GR | Fondre l'anneau | ||||||||||
- GE | Fondre l'électrode | ||||||||||
Attribut de connexion humide de partie | - DXX | DXX : D06, D10, D16, D25, D40 D06 : DIN PN6 : D10 : DIN PIN10D16 : DIN PN16 ; D25 : DIN PN25 D40 : DIN PN40 etc. |
|||||||||
- HACHE | HACHE : A1, A3, A6 A1 : Norme ANSI 150# ; A3 : NORME ANSI 300# A6 : Norme ANSI 600# | ||||||||||
- JX | JX : J1, J2, J3 J1 : JIS10K ; J2 : JIS 20K ; J3 : JIS 30K |
||||||||||
- WF | Connexion de gaufrette (disponible pour DN2.5 ; Matériel de corps de compteur du débit DN6) : acier inoxydable | ||||||||||
- TR | Tri bride pour le type sanitaire (matériel de corps : acier inoxydable) | ||||||||||
catégorie à l'épreuve explosives | - Exd IIC T6 gigaoctet | Exd IIC T6 gigaoctet | |||||||||
- N | n'ayez pas besoin |
