Compteur de débit ovale à engrenages ovale de déplacement positif de compteur de débit de série de LC avec le tamis

Détails sur le produit:

Lieu d'origine:	La Chine (continent)
Nom de marque:	Kacise
Numéro de modèle:	CL

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Détails d'emballage:	chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards
Délai de livraison:	5-8 jours ouvrables
Conditions de paiement:	L/C, T/T, Western Union, MoneyGram, D/A, D/P
Capacité d'approvisionnement:	10000pcs/month

Contact

Description de produit détaillée

Précision:	0,5 catégories, 0,2 catégories	Nom du produit:	Débitmètre ovale de vitesse
Méthode d'Intallation:	Horizoontal, verticale	Matériau de coquille:	Fonte, acier moulé, acier inoxydable
Méthode se reliante:	Les pièces de rechange	Nom:	Compteur de débit à engrenages ovale
Surligner:	compteur de débit d'air comprimé , type compteur d'insertion de débit

Mètre de débit d'engrenage ovale de série Mètre de débit à déplacement positif ovale avec filtre pour bitume

Introduction au projet

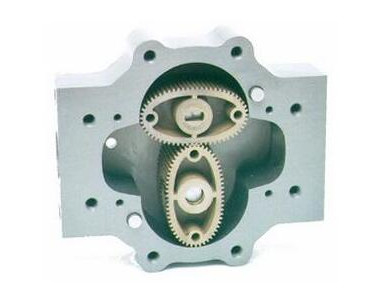

Les débitmètres à engrenage ovale sont des instruments très précis utilisés pour la mesure continue du débit de liquide dans les conduites.,Adaptabilité à une viscosité élevée, capacité à mesurer les liquides à haute température, étalonnage pratique et installation facile.En tant que produits représentatifs de la catégorie des débitmètres à déplacement positif, les débitmètres à engrenages ovales jouent un rôle crucial dans la mesure précise des débits de liquide.

Le débitmètre à engrenages ovales de la série LC est équipé d'un affichage de pointeur sur place et d'un compteur cumulatif à roue de mots.Cette configuration permet l'affichage direct du débit cumulé de liquide passant par le pipelineSpécialement conçu pour mesurer les produits pétroliers raffinés, il est largement utilisé dans des industries telles que le pétrole, les produits chimiques, les fibres chimiques, les transports, le commerce, l'alimentation, la médecine, la santé,et plus encoreIl facilite la mesure précise du débit des milieux non corrosifs dans diverses applications.

Utilisation

Le débitmètre ovale en fonte de type LC-A, largement utilisé dans toutes sortes de produits pétroliers et pour la mesure du matériau en fonte non corrosif.

Le débitmètre à engrenage ovale en acier coulé de type LC-E, utilisé pour la mesure de la pression élevée et du milieu peu corrosif.

Le rotor pour alliage d'aluminium, est adapté pour la faible viscosité, la faible corrosion, comme l'essence, etc.) la mesure du milieu liquide.

Le débitmètre ovale en acier inoxydable de type LC-B, C, largement utilisé dans les liquides corrosifs, tels que les acides, les alcalis, les sels et les composés organiques, pour mesurer le milieu liquide.

Le débitmètre à engrenage ovale en alliage d'aluminium de type LC-L est un petit débitmètre à engrenage ovale, largement utilisé dans le milieu liquide peu corrosif, tel que l'eau, comme la mesure du milieu liquide.

Matériaux des pièces principales et pression de fonctionnement nominale

	Coquille et couverture	plaque de couverture	roue ovale	Arbre tournant	écoulement	Pression nominale (MPa)
LC-A	Acier moulé	Fer à fondre	Fer de fonte, acier inoxydable d'une épaisseur n'excédant pas 50 cm3 matériel de génie	d'acier inoxydable	D'une épaisseur n'excédant pas 50 mm	1.6
LC-E	Acier moulé	Fer à fondre			D'une épaisseur n'excédant pas 50 mm	Sous DN50 6.3 DN80-100 4,0 6.3 DN150-200 2.5
LC-B,C	d'acier inoxydable	d'acier inoxydable	d'acier inoxydable		Graphite, roulement	1.6,2.5
Nom de l'entreprise:1. 0Cr18Ni12Mo2Ti pour le type LC-C; 0Cr18Ni9Ti pour le type LC-B. 2La flange est convexe à moins de 2,5 MPa et rugueuse à 6,3 MPa et les deux à 4,0 MPa.

2Classe de précision 0.5Classe zéro.2

3Température de fonctionnement: série LC-A ((-20°C~+60°C), série LC-B,E,L ((-41°C~+60°C)

60°C~200°C ((avec radiateur à haute température installé)

4 Marque à l'épreuve de l'explosion: ExiaIICT5, dIIBT4

5- Plage de débit: unité: m³/h

Le type	DN	Viscosité (mPa. s)
Le type	DN	Le taux de dépôt3	0.3 à 0.8	0.8 à 2		2 à 200		200 à 1000		1000 à 2000
Le LC-10	10		0.2 à 0.5		0.08 à 0.5	0.08 à 0.5	0.05 à 0.5	0.06 à 0.3	0- Je ne sais pas.3	0- Je ne sais pas.2
LC-15	15		0.75 à 1. 5		0.3-1.5	0.3-1.5	0.15 à 1.5 0.3-3	0.2-1.0	0.1-1.05	0.07 à 0.75
LC-20	20		1.5 à 3	1 à 3	0.5 à 3	0.5 à 3	0.3-3 1.5 à 15	0.4-2.1	0.2-2.1	0.15 à 1.5
LC-25	25	4 à 6	3 à 6	2 à 6	1 à 6	1 à 6	0.6 à 6 1.56 à 15	0.8 à 4.2	0.4 à 4.2	0.3-3
LC-40	40	9 à 15	7.5 à 15	5 à 15	2.5 à 15	2.5 à 15	1.5 à 15	2Un à dix.5	1.0 à 10.5	0.7 à 7.5
LC-50	50	10 à 24	8 à 24	8 à 24	4.8 à 24	4.8 à 24	2.4 à 24	2Un calibre de.46.8	1.6 à 16.8	1.2 à 12
LC-B40,50	40,50	8 à 20	6 à 20	6 à 20	4 à 20	4 à 20	2 à 20	2.8 à 14	1.4 à 14	1.0 à 10
LC- 65	65	27 à 40	20 à 40	15 à 40	8 à 40	8 à 40	4 à 40	5.6-28	2.8-28	2 à 20
LC-80	80	40 à 60	30 à 60	20 à 60	12 à 60	12 à 60	6 à 60	8.4 à 42	4.2-42	3 à 30
LC-100	100	67 à 100	50 à 100	34 à 100	20 à 100	20 à 100	10 à 100	14 à 70	6 à 70	5 à 50
LC-150	150	127 à 190	95 à 190	64 à 190	38 à 190	38 à 190	19 à 190	26.6 à 133	13.3-133	9.5 à 95
LC-200	200	227 à 340	170 à 340	114-340	56 à 340	56 à 340	34 à 340	47.6-238	23.8 à 238.	17 à 170
Classe de précision		0.5	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.5

Remarque: si la température du liquide mesuré est supérieure à 80°C, le débit maximal sera de 90% du débit primaire et le débit minimal sera de 120%.

Installation et fonctionnement

Un filtre doit être installé devant le compteur et veiller à ce que les flèches sur la fonte du compteur et le filtre pointent dans la même direction du débit du liquide.
Si le support de mesure contient du gaz, un séparateur de gaz doit être installé devant le compteur.
Que la conduite soit installée verticalement ou horizontalement, l'arbre de la roue du compteur doit être fixé horizontalement, c'est-à-dire que le cadran est vertical à la surface.
Lorsque le compteur est correctement installé, il peut être tourné de 180° ou 90° pour faciliter la lecture.
Avant d'installer le nouveau compteur, poussez d'abord les roues ovales de la sortie plusieurs fois avec une tige de bambou, si les roues ne bougent pas,Ils peuvent être immergés dans l'essence pour éviter les dépôts dans le compteur après l'inspection de l'usine.
Une soupape d'accélération doit être fixée à l'entrée du compteur, une soupape d'allumage à la sortie, qui doit être activée lentement pour éviter un choc soudain, un reflux et un marteau d'eau.
Il est interdit de nettoyer le compteur à la vapeur.
Pour les unités exploitées en continu, un contournement doit être installé.
Avant l'installation du compteur, la conduite doit être soigneusement nettoyée et, au moment du nettoyage, utiliser une conduite droite à la place du compteur,pour éviter les impuretés,résidus de soudage provenant de l'entrée du compteur.
Il est interdit d'inspecter le compteur en fonte et en acier en utilisant de l'eau.
Pendant le fonctionnement du compteur, le débit ne doit pas dépasser le débit indiqué sur la plaque de mamelon.
Si le milieu mesuré est la causticité, l'acier inoxydable doit être choisi.
