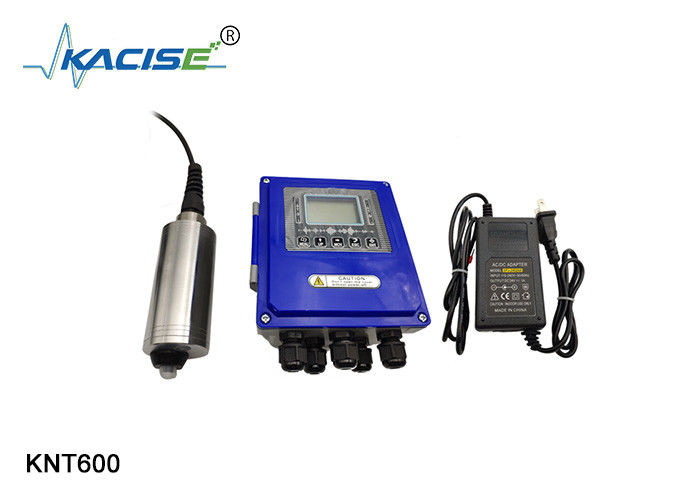

Communication 4-20mA/RS485 en ligne de capteur de qualité de l'eau de capteur de turbidité de mètre de la turbidité KNT600

Traitement de l'eau en ligne de capteur de turbidité de mètre de la turbidité KNT600
Introduction de production
La série du mètre KXTX00 de turbidité, un instrument de mesure en ligne conçu pour la concentration des solides en suspension.
Le système optique du turbidimeter se compose d'une lampe à filament de tungstène, un détecteur de 90° pour surveiller la lumière dispersée et un détecteur de lumière de transmission. Le microprocesseur de turbidimeter calcule le rapport de signal du détecteur de 90° et du détecteur photoélectrique de transmission. La technique de calcul de rapport peut corriger l'interférence causée par la chromaticité et les substances de lumière-absorption (telles que le charbon actif) et compenser l'influence provoquée par la fluctuation de l'intensité de la lumière, fournissant la stabilité à long terme de calibrage. Le système optique du turbidimeter exige également pour réduire la lumière de dérive et pour améliorer l'exactitude de l'essai.
Après l'onde lumineuse envoyée par l'émetteur sur le capteur de turbidimeter traverse l'absorption, la réflexion et la dispersion des objets mesurés dans le processus de transmission, une partie de la lumière transmise peut illuminer le détecteur en direction de 180° et une partie des dispersions légères dispersées au détecteur en direction de l'intensité de la lumière 90°.The a reçu sur le 180° et le détecteur de direction de 90° a de certaines relations avec la turbidité des eaux d'égout mesurées, ainsi la turbidité des eaux d'égout peut être calculée en mesurant l'intensité de la lumière transmise et de la lumière dispersée.

Applications typiques
Il est employé pour mesurer la turbidité de l'eau pendant le traitement des eaux d'égout municipales, des eaux usées industrielles, et de la boue industrielle.
Mesure de la turbidité de l'eau de remuement du filtre dans les usines hydrauliques.
Mesure de turbidité d'effluent de réservoir de l'eau et de sédimentation ; Processus de production industrielle,
Qualité de l'eau de l'eau de refroidissement de circulation.
●Utilisant la lumière dispersée et la technologie légère transmise de détection
●(Air ou l'eau rinçant) fonction autonettoyante facultative
●Chinois/opération futée anglaise de menu
●Enregistrement de données/fonction de téléchargement
●Diverses fonctions automatiques de calibrage
●Trois ensembles de commutateurs de commande de relais
●Limite élevée, basse limite, contrôle d'hystérésis
●Divers modes sortie de signal de 4-20MA /RS485
●La protection par mot de passe peut être placée pour empêcher le misoperation de non-personnel


Principe de mesure

Caractéristiques :
1. L'utilisation de la technologie mutuelle à faisceaux multiples de compensation peut éliminer des erreurs de mesure provoquées par la fenêtre légère collant, aussi bien que des changements de température et des composants
Vieillissement de pièces et d'autres effets
2. Affichage d'affichage à cristaux liquides, opération chinoise de menu, représentation stable, fiabilité forte, opération commode pour des travailleurs
3. Le capteur de remise en jeu est facile à installer, a la répétabilité de grande précision et bonne et la capacité anti-parasitage forte
4. Sortie analogique de la communication 4-20mA de soutien 485/communication CERF protocol/NB.GPRS.LORA de soutien (option de fonction)
5. Série complète de produit, avec les capteurs correspondants pour différentes gammes de concentration, et grand choix de mesure.
Les capteurs du mètre de turbidité sont principalement divisés en trois catégories selon les différentes gammes de mesure
Le capteur simple de poutre de remise en jeu convient à la mesure de turbidité moins que 1000NTU,
Le signal est transmis et reçu à un 90° à angle droit,
Employez la lumière dispersée produite par les particules colloïdales suspendues dans l'eau pour calculer la valeur de turbidité,
Le capteur d'entrée est simple pour employer, facile à installer et facile à maintenir.




Il peut également être employé pour mesurer la concentration de la boue, soutiennent les différentes unités, différentes gammes de la personnalisation.


Diagramme de structure de taille de mètre de turbidité

Paramètres techniques de mètre de turbidité



Tableau de sélection de l'information de commande



Contactez-nous
Site Web : www.kacise.com
Téléphone : +86-17719566736
Email : sales@kacise.com
Emplacement : Route du sud de Tangyan, zone de pointe, ville de Xi'an, province de Shaanxi, Chine


Table d'abréviation
NTU
L'unité de la turbidité est le « degré », qui est équivalent au degré de turbidité produit par 1L 1mg contenant de l'eau SiO2 (ou argile, diatomite blancs), qui est de 1 degré, ou l'unité de Jackson.Turbidity est JTU, suspension blanche de l'argile 1JTU=1mg/L.
La turbidité montrée par les instruments modernes est l'unité de disperser la turbidité NTU, également connue sous le nom de TU.1NTU= 1JTU.
Récemment, on le considère internationalement que le niveau de la turbidité préparé avec du sulfate d'ullotropin-hydrazine a la bonne reproductibilité et est choisi comme niveau uniforme de FTU.1FTU=1JTU.
