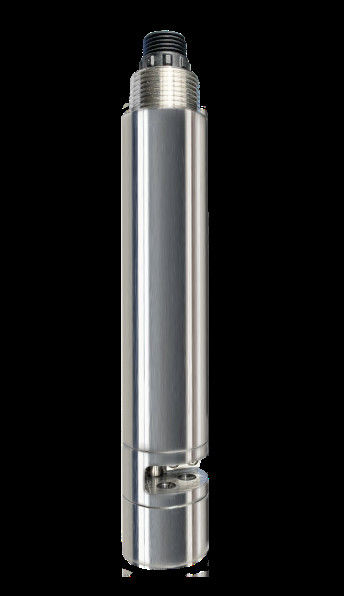

Capteur en ligne de la MORUE KCD602 aucun réactifs, aucune pollution, petite taille de protection de l'environnement plus économique et

principe 1.Working

Beaucoup de substances organiques dissoutes dans l'eau pour absorber la lumière UV. Par conséquent, en mesurant l'absorption de ces substances organiques par la lumière UV à une longueur d'onde de 254 nanomètre, le montant total de polluants organiques dissous dans l'eau peut être exactement mesuré. Le capteur en ligne de la MORUE KCD602 emploie deux sources lumineuses, les une 254 lumières UV de nanomètre et une lumière ultra-violette de référence de 365 nanomètre, qui peut automatiquement compenser l'atténuation optique de chemin et éliminer dans une certaine mesure, ainsi l'interférence de l'émail suspendu granulaire de matière réalisant plus stable et fiable.

2.Feature

• Aucun réactifs, aucune pollution, protection de l'environnement plus économique et
• Installation de petite taille et facile, et surveillance continue de qualité de l'eau
• MORUE de mesure, turbidité et paramètres de la température
• Compensation automatique pour l'interférence de turbidité
• Avec une brosse de nettoyage pour empêcher la bioadhésion
• Petite dérive, réponse rapide, une mesure plus précise
• Excellente stabilité même pour la surveillance à long terme
• Durée de vie et coût bas exempts d'entretien et longs d'utilisation
• Capteur de Digital, RS-485 interface, protocole de Modbus/RTU
• Conception de puissance faible, conception anti-parasitage

caractéristiques 3.Technical

dessin 4.Dimensional

5.Installation et connexion électrique

5,1 installation

Quand le capteur est joint, le capteur provoqué par écoulement d'eau devrait être empêché de frapper le mur ou d'autres équipements de garde de l'eau. Si l'écoulement d'eau est très urgent, fixez le capteur.

Installez le capteur sur une profondeur de pas plus de 2 mètres de la surface de l'eau.

Prenant en considération la fluctuation du niveau d'eau, le capteur est immergé dans le niveau le plus bas possible de l'eau en-dessous de 30 cm.

Le capteur est placé dans une position où il n'y a aucune bulle dans l'eau.

• Installez un protecteur de câble en dehors du câble de capteur.
• Le capteur devrait être placé horizontalement et solidement. Le secteur de mesure fait face au sens d'écoulement.

5,2 connexion électrique

• Câble puissance de la ligne rouge (12-24VDC)
• Fil noir de la ligne-terre (la terre)
• Line-485 bleu A
• Line-485 blanc B
• Bouclier nu de fil

Après que le câblage soit accompli, il devrait soigneusement vérifier pour éviter d'endommager le capteur provoqué par le câblage incorrect.

Spécifications de câble : Considérant que le câble est immergé pendant longtemps dans l'eau (eau de mer y compris) ou exposé à l'air, le câble a un certain degré de résistance à la corrosion. Le diamètre extérieur du câble est Φ6 millimètre et toutes les interfaces sont imperméables.

6.Maintenance

6,1 programme et méthode d'entretien

6,1.1 programme d'entretien

Pour assurer des mesures précises, nettoyage il est important, et le nettoyage régulier de capteur aide la stabilité de données.

Note : La fréquence d'entretien dans la table ci-dessus est seulement une recommandation. Veuillez maintenir le capteur selon l'utilisation réelle du capteur.

6,1.2 méthode d'entretien

1)Surface externe de capteur : Nettoyez la surface externe du capteur avec de l'eau l'eau du robinet. S'il reste des débris laissés, essuyez-les avec un tissu mou et humide. Pour de la saleté têtue, ajoutez un certain liquide de lavage de ménage à l'eau du robinet pour la nettoyer.

2)Vérifiez le câble du capteur : le câble ne devrait pas être tendu pendant le fonctionnement normal. Autrement, le câble à l'intérieur du câble peut être cassé, entraînant le capteur fonctionner mal.

3) Vérifiez si la fenêtre de la mesure du capteur est sale et la brosse de nettoyage est normale.

4) Examinez la brosse de nettoyage du capteur pour déceler les dommages.

5) Pendant 18 mois d'une utilité continue, il est nécessaire de retourner à l'usine pour remplacer le dispositif de scellage dynamique.

1,3 précautions

La sonde contient les composants optiques et électroniques sensibles. Assurez-vous que la sonde n'est pas sujette au choc mécanique grave. Il n'y a aucune partie à l'intérieur de la sonde qui exigent l'entretien d'utilisateur.

6,2 calibrage de capteur

6,2.1 calibrage de turbidité :

1) Calibrage zéro : Prenez un peu de liquide de turbidité d'un grand becher et placez le capteur verticalement dans la solution. Après 3 à 5 minutes, la valeur est stabilisée et puis le calibrage zéro. Les instructions se rapportent à l'annexe.

2) Calibrage de pente : Placez le capteur dans une solution et placez-le dans une solution étalon de 100 NTU. Après 3 à 5 minutes, la pente est calibrée après que la valeur soit stabilisée. Les instructions se rapportent à l'annexe.

6,2.2 calibrage de MORUE :

1) KHP (phtalate d'hydrogène de potassium, C8H5KO4), comme une tache utilisée généralement pour la recherche environnementale, il peut être employée pour le calibrage de MORUE.

2) Préparation de solution étalon

a) Pesez exactement 0,8503 g de KHP dans un ballon de 1000 ml. L'eau distillée ou désionisée et inondé jusqu'à la plus haute échelle. Cette solution est une solution de MORUE de 1000 mg/l.

b) Prenez 100 ml de cette solution dans un ballon de 1000 ml et remplissez-les à la marque la plus élevée avec de l'eau distillé ou désionisé. Après la secousse, la MORUE que la concentration était 100 mg/solutions de LOS ANGELES ayant une concentration de 5 mg/l a été préparée de la même manière.

c) La solution étalon concentrée (étape 2,1) a été stockée dans une fiole en verre noire et stockée à la basse température pour empêcher la décomposition. La norme diluée (étape 2,2) doit être employée d'ici 24 heures de la préparation.

6,2.3 calibrage (calibrage 2-point)

1) calibrage 0~200mg/L

Placez le capteur dans une solution de la MORUE 5mg/L et vérifiez que tous les chemins légers sont submergés sous l'eau >2cm sans des bulles d'air. Effectuez un calibrage zéro selon l'annexe commande.

2) calibrage 0~500mg/L

Placez le capteur dans une solution de la MORUE 20mg/L et vérifiez que tous les chemins légers sont submergés sous l'eau >2cm sans des bulles d'air. Effectuez un calibrage zéro selon l'annexe commande.

Avertissement :

• KHP est un risque de cancer et devrait être porté avec des gants.
• En calibrant, premièrement calibrez la température, alors calibrez la turbidité et calibrer alors la MORUE.
• Si la pente est calibrée, la valeur de capteur ne change pas d'ici 3 minutes, réapprovisionnent après que la puissance soit découpée.

6,3 précautions

• Évitez l'exposition du soleil du capteur
• Veuillez ne pas toucher le capteur à la main
• Évitez le contact avec la surface de capteur pendant la mesure et le calibrage
• Évitez d'employer n'importe quel effort mécanique (pression, éraflures, etc.) directement sur le capteur pendant l'utilisation.

6,4 problèmes communs et contre-mesures

7.Quality et service

7,1 garantie de la qualité

• Le service d'inspection de qualité a normalisé les procédures d'inspection, l'équipement et les moyens d'essai avancé et parfait, et strictement selon les règlements, 72 heures d'expériences de vieillissement et essais de stabilité sur les produits, et ne permet pas à un produit inférieur de quitter l'usine.
• La partie de réception renvoie directement la série de produits avec un taux de non-conformité de 2%, et tous les coûts engagés sont étés à la charge du fournisseur. La norme se rapporte à la description de produit fournie par le fournisseur.
• Garantissez la quantité de marchandises et la vitesse de l'expédition.

7,2 accessoires et pièces de rechange

Ce produit inclut :

• Capteur
• Manuel d'instruction
• Certificat

7,3 engagement de service après-vente

La société fournit le service après-vente local d'ici un an de la date de la vente, mais n'inclut pas des dommages provoqués par utilisation inexacte. Si la réparation ou l'ajustement est exigée, renvoyez-svp le, mais les frais de transport doivent être vaniteux. Endommagé sur le chemin, la société réparera les dommages de l'instrument pour libre.
