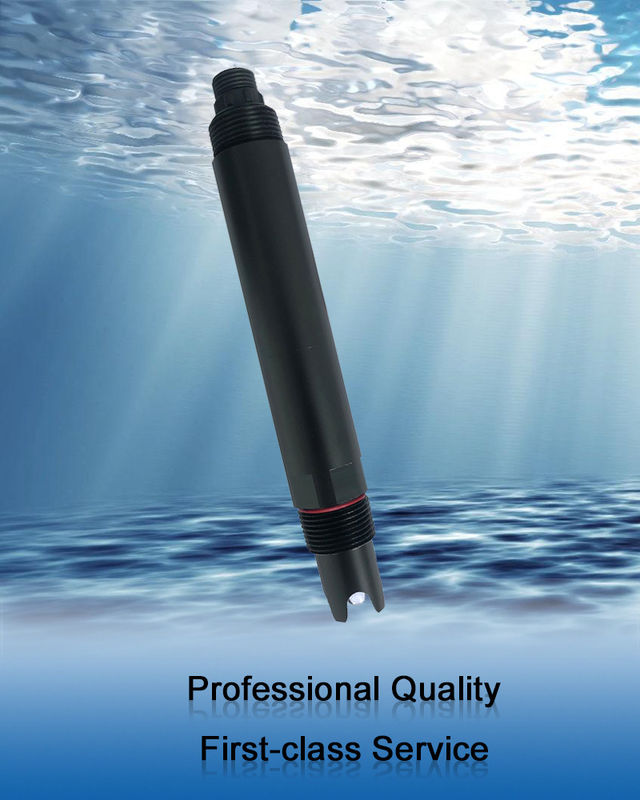

KPH601 Sortie du signal du capteur PH en ligne: RS-485 (Protocole Modbus/RTU)

1.Traitement des signaux et influence de l'environnement

Étalonnage et contrôleL'électrode est caractérisée par son point zéro et sa pente. En plus de l'étalonnage en deux points, il existe d'autres méthodes qui peuvent surveiller les performances de l'électrode.une calibration dite en un point peut être effectuéeSi un échantillon de procédé est prélevé au lieu de la solution tampon et que sa valeur de pH est mesurée en laboratoire,l'électrode ne doit pas être retirée du procédé. Le transmetteur de pH peut être réglé en utilisant la valeur de pH obtenue pour l'échantillon en laboratoire.il faut tenir compte du fait que la valeur du pH de la solution mesurée est fonction de différents paramètres tels que la température, niveau de CO2 dissous, fin de réaction, etc.Une deuxième possibilité de contrôle du système consiste à déterminer à la fois le point zéro et la pente en laboratoire, puis à saisir les valeurs dans l'émetteur de pH..

Compensation de la températureLa compensation automatique de température est généralement utilisée dans l'industrie, sauf lorsque l'étalonnage et la mesure du pH se produisent à température constante.Si la température du procédé ne diffère pas de la température ambiante de plus de 10 °C, la compensation de la température n'est souvent pas nécessaire, l'erreur de mesure étant inférieure à 0,15 unité de pH.

Précision et reproductibilité des valeurs de mesureLes principales différences entre la mesure du pH en laboratoire et dans l'industrie sont la fréquence d'étalonnage et l'accessibilité de l'ensemble de pH.La précision et la reproductibilité des valeurs mesurées dépendent essentiellement de la fréquence d'étalonnage et de maintenance de l'électrode..

EnvironnementLes influences environnementales agissent principalement sur le câble et sur l'émetteur de pH. Les facteurs les plus importants sont la température ambiante, l'humidité relative et les champs électromagnétiques.dans le secteur industriel, la classe de protection IP65 doit être respectéeDans l'industrie, il peut exister différentes zones dangereuses. L'émetteur de pH doit être conçu selon les exigences de chaque zone de sécurité.

Les câblesComme les signaux sont à haute impédance, les longs câbles sont sensibles aux perturbations: à une longueur de câble supérieure à 10 mètres, un préamplificateur est souhaitable; à une longueur supérieure à 20 mètres, indispensable.Un câble coaxial est utilisé comme câble de connexion d'électrodeEn cas de perturbations électromagnétiques fortes (causées par exemple par des moteurs), il est conseillé d'utiliser un câble triaxial (un câble coaxial avec un bouclier supplémentaire),pour lequel une mise à la terre correcte du bouclier extérieur est nécessaireLe bouclier extérieur ne doit être ancré qu'à un seul endroit.

Interprétation du signalPour le conditionnement du signal, les émetteurs sont isolés galvaniquement entre l'entrée et la sortie pour éviter les boucles de terre.Cela permet d'éviter les perturbations causées par des différences potentielles entre le sol émetteur et les potentiels au sol dans le récipientDans le cas contraire, ces courants de terre circuleront à travers l'électrode de référence et apparaîtront comme une erreur de signal ou même détruiront le système de référence.Ces perturbations sont éliminées sans exception par l' isolation galvanique.Systèmes de mesure numériques Le développement au cours de la dernière décennie de systèmes numériques de mesure analytique de processus pour le pH et d'autres paramètres,a apporté des améliorations significatives aux opérations des capteursIl s'agit notamment de la transmission numérique du signal de mesure du capteur à l'émetteur.Cela élimine l'influence des facteurs environnementaux et de la longueur du câble susmentionnés sur l'intégrité du signal..

2.Le secteur privéSspécifications

3.DimensionnelleDle rouage

Note:Le connecteur du capteur est une tête mâle à maillon imperméable à l'eau M16-5.

4.Installation

Remarque: le capteur ne doit pas être installé à l'envers ou horizontalement lorsqu'il est installé, au moins à un angle de 15 degrés ou plus.
