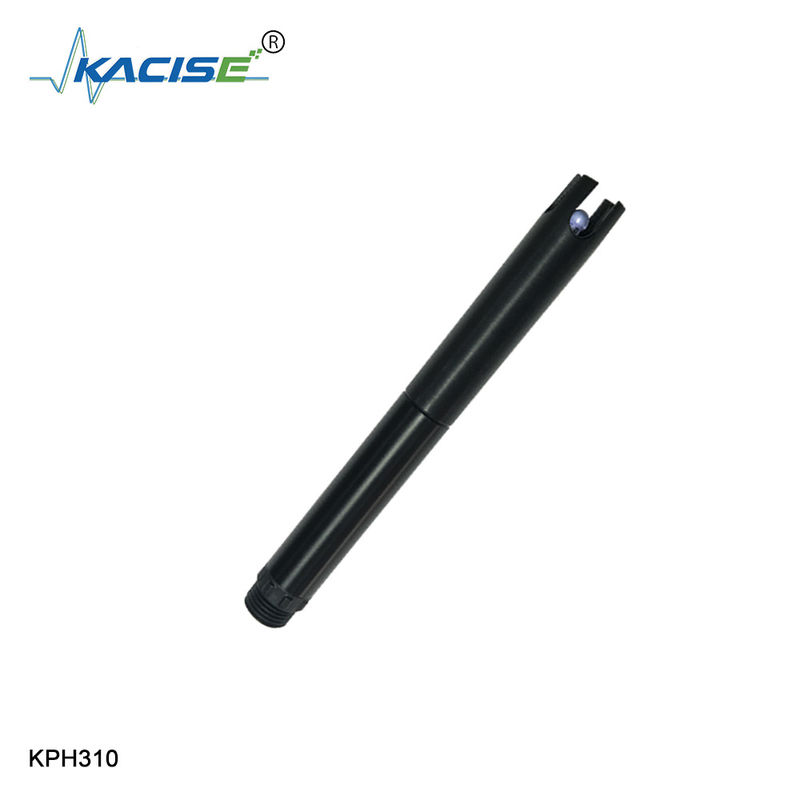

KPH310 Sortie du signal du capteur PH en ligne: RS-485 Amplificateur différentiel à double haute impédance Ip68

1.Environnement d'application

Pour la surveillance environnementale de la qualité de l'eau, solution acide/alcaline/saline, processus de réaction chimique, processus de production industrielle,peut répondre à la majorité des exigences en matière de mesure en ligne du pH pour les applications industrielles.

2. Caractéristique

• Détection des signaux: RS-485 (modbus/RTU).
• Convient pour se connecter au PLC, au DCS, à l'ordinateur de contrôle industriel, au contrôleur général, à l'instrument d'enregistrement sans papier ou à l'écran tactile et à d'autres équipements tiers.
• Double amplificateur différentiel à haute impédance, forte anti-interférence, réponse rapide.
• La sonde de pH brevetée, avec un fluide de référence interne à une pression d'au moins 100 kpa (1 bar), s'écoule extrêmement lentement du pont salin microporeux,avec une exsudation vers l'avant de plus de 20 moisUn tel système de référence est très stable, la durée de vie de l'électrode est plusieurs fois supérieure à celle de l'électrode industrielle ordinaire.
• Facile à installer: installation sous-marine.
• IP68, niveau de protection.

3Spécifications techniques

4.Dessin dimensionnel

Conseils: Questions et réponses

1Pourquoi le même échantillon donne-t-il des valeurs différentes sur deux pH-mètre?

Les erreurs de mesure du pH sont dues à l'électrode de pH, à l'hôte du pH-mètre et au tampon standard.résultant en des mesures légèrement différentes, donc utiliser le même tampon en même temps.

Pour l'étalonnage, deux pH-mètre ont été utilisés, puis la valeur du pH de l'échantillon a été déterminée simultanément.

2.Qu'est-ce qu'une électrode composite?

Une électrode qui combine une électrode en verre pH avec une électrode de référence est appelée électrode composite pH.

La structure de l'électrode composite pH se compose principalement d'une ampoule d'électrode, d'une tige de support, d'une électrode de référence, d'une solution de référence, d'une coque et d'un liquide

Junction, capuchon d'électrode, fil d'électrode, joint, etc.

3Comment fonctionne un capteur de pH différentiel?

Les capteurs de pH différentiels et les capteurs ORP utilisent une méthode éprouvée sur le terrain qui utilise trois électrodes au lieu des deux utilisées dans les capteurs de pH conventionnels.Alors qu'une électrode de pH combinée a un fil de référence Ag/AgCl dans une solution de KCl, une référence de capteur de pH différentiel est une électrode de mesure du pH dans une solution cellulaire tamponnée de pH 7,0 connue.Cette cellule de référence (E2 dans la figure de gauche) fait un contact électrique avec le processus via un pont de sel à double jonctionL'autre électrode de mesure du pH (E1) est en contact direct avec le procédé.
