Dispersant le capteur en ligne de turbidité de méthode anti-parasitage

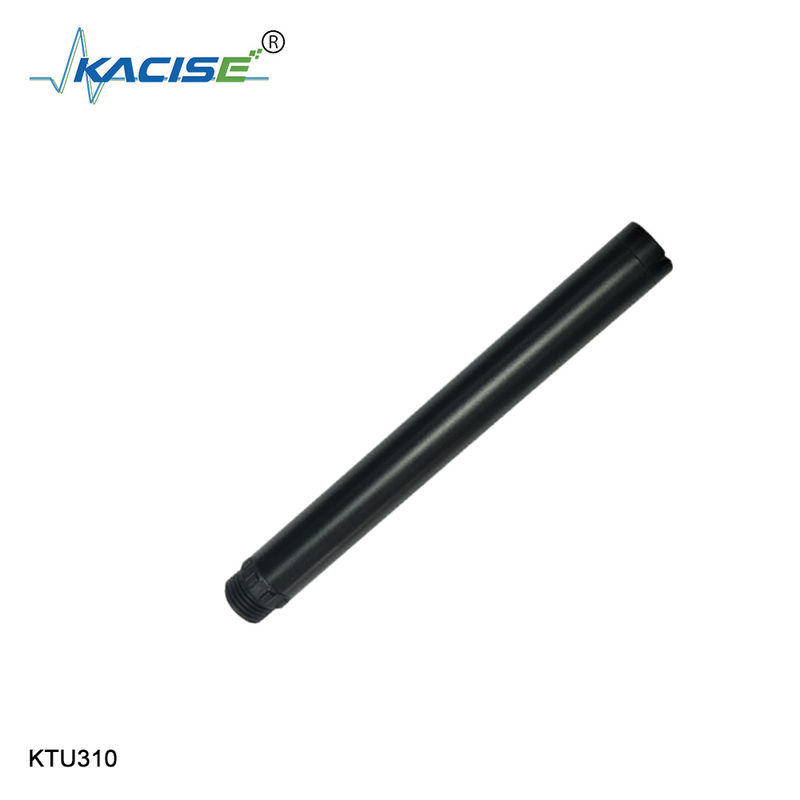

Angle en ligne du capteur 90° de la turbidité KTU310 dispersant la structure de fibre de principe, capacité anti-parasitage forte

1.Principle

Le KTU310 a intégré le turbidimeter en ligne est conçu et fait par le principe de disperser le turbidimeter léger. Quand un faisceau de lumière entre dans un échantillon d'eau, la lumière est dispersée par le matériel de turbidité dans l'échantillon d'eau. La turbidité dans l'échantillon d'eau peut être calculée en mesurant l'intensité de la lumière dispersée dans la direction verticale de la lumière d'incident et la comparant à la valeur interne de calibrage, la valeur finale est sortie après linéarisation.

2.Feature

angle de 90° dispersant le principe, capteur de température intégré

Appui RS-485, protocole de Modbus/RTU

Structure de fibre, la capacité anti-parasitage forte de la lumière externe

La source lumineuse infrarouge de LED, de forte stabilité

IP68, bouclier, profondeur d'eau, 20 mètres

Commode, rapide, stable, et facile à maintenir

caractéristiques 3.Technical

dessin 4.Dimensional

Astuces : Orion Method AQ4500

Orion Method AQ4500 a été développé par scientifique thermo et est basé sur l'utilisation de leur mètre de turbidité, le modèle thermo AQ4500 d'Orion AQUAfast Turbidimeter. Cette méthode suit toutes les conditions de la méthode 180,1 d'EPA excepté la source lumineuse spécifique. Cette méthode exige toujours un détecteur photoélectrique de 90 degrés avec une réponse spectrale entre 400 nanomètre et 600 nanomètre, et l'incident et la lumière dispersée ne peuvent pas voyager plus loin que 10 cm ont combiné.

La sortie spectrale d'une LED bleue enduite est comme celle d'une lampe de tungstène.

Au lieu d'à l'aide d'une lampe polychromatique de tungstène comme source lumineuse, la méthode AQ4500 d'Orion emploie une LED « blanche ». Pour réaliser un résultat à bande large avec une LED typique à bande étroite, cette méthode emploie un phosphore a enduit la LED bleue. Ceci augmente la sortie spectrale de la longueur d'onde bleue de 450 nanomètre à une réponse de gamme étendue comme une source de tungstène/une combinaison de détecteur sulfure de cadmium.

En outre, l'utilisation d'une source lumineuse de LED tient compte de l'opération palpitante rapide. En palpitant la lumière, cette méthode permet la détection synchrone ⁴⁰. La détection synchrone signifie que toute la lumière égarée ou erreurs causées par électronique peut être réduite et presque décommandée. Orion Method AQ4500 réduit également des erreurs devant colorer l'absorption à l'aide de deux détecteurs de photo. En plus du néphélométrique, le détecteur de 90 degrés, le turbidimeter AQ4500 a un détecteur léger (de 180 degrés) transmis ⁴⁶. La lumière qui atteint le détecteur transmis est employée comme poutre de référence contre le faisceau lumineux dispersé néphélométrique. Ceci tient compte de la compensation de couleur due à l'absorption.

Orion Method AQ4500 emploie technologie quotientométrique et néphélométrique pour mesurer la turbidité.

Pour rester conforme avec l'EPA, Orion Method AQ4500 a un choix limité de 0.06-40 NTU. Si un échantillon lit au-dessus de cette limite, il devrait être dilué à en-dessous de 40 NTU. La nouvelle mesure peut alors être multipliée par le facteur de dilution pour déterminer la turbidité de l'échantillon original. Tandis que le manuel pour cet instrument réclame qu'il peut être employé de 0-4000 NTU, la version approuvée de cette méthode limite des lectures à 40 NTU. Il convient noter que juste parce qu'un instrument ou une méthode est approuvé par l'EPA ne signifie pas qu'il est conforme avec la méthode 180,1 d'EPA. Le turbidimeter thermo d'Orion AQ4500 est EPA-approuvé pour des turbidités entre 0.06-40 NTU, mais parce qu'il utilise une LED et pas une lampe à filament de tungstène, il n'est pas conforme avec la méthode 180,1 d'EPA.
