Dispersant le capteur en ligne de turbidité de méthode anti-parasitage

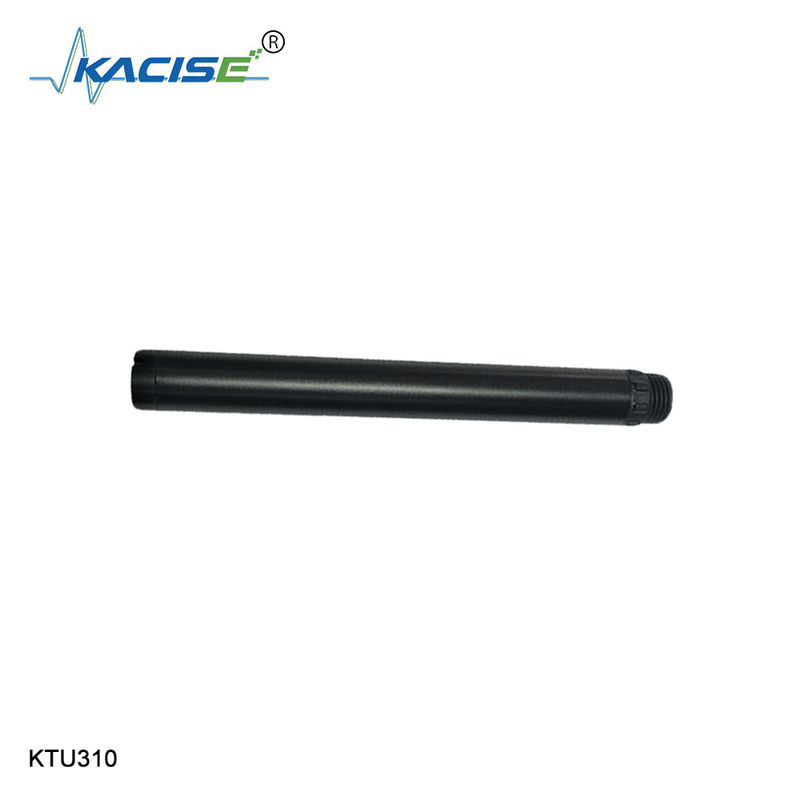

Angle en ligne du capteur 90° de la turbidité KTU310 dispersant la structure de fibre de principe, capacité anti-parasitage forte

1.Principle

Le KTU310 a intégré le turbidimeter en ligne est conçu et fait par le principe de disperser le turbidimeter léger. Quand un faisceau de lumière entre dans un échantillon d'eau, la lumière est dispersée par le matériel de turbidité dans l'échantillon d'eau. La turbidité dans l'échantillon d'eau peut être calculée en mesurant l'intensité de la lumière dispersée dans la direction verticale de la lumière d'incident et la comparant à la valeur interne de calibrage, la valeur finale est sortie après linéarisation.

2.Feature

angle de 90° dispersant le principe, capteur de température intégré

Appui RS-485, protocole de Modbus/RTU

Structure de fibre, la capacité anti-parasitage forte de la lumière externe

La source lumineuse infrarouge de LED, de forte stabilité

IP68, bouclier, profondeur d'eau, 20 mètres

Commode, rapide, stable, et facile à maintenir

caractéristiques 3.Technical

dessin 4.Dimensional

Astuces : Turbidité de mesure avec un mètre de turbidité

Une des méthodes plus communes de mesurer la turbidité est avec un mètre de turbidité. Les mètres de turbidité peuvent être tenus dans la main et champ-prêts ou destinés à l'utilisation de benchtop de laboratoire. Ces instruments emploient une source lumineuse et un ou plusieurs détecteurs pour mesurer la lumière dispersée par des particules dans des échantillons d'eau.


Dispersion légère

Plus une particule est grande, plus sera dispersée en avant lumière.

La lumière est dispersée et absorbée par des particules dans l'eau. Même l'eau claire aura la dispersion légère minuscule due à la présence des particules et des molécules dissoutes. Cette dispersion peut être dans n'importe quelle direction, et l'intensité dans n'importe quelle direction indiquée dépend de la source lumineuse et de la taille des particules. Quand une particule est beaucoup plus petite que le faisceau de lumière, la dispersion est symétrique dans toutes les directions. Plus la particule devient grande, cependant, plus sera dispersée lumière en avant (à partir du faisceau lumineux).

La longueur d'onde affecte également la dispersion légère. Généralement des longueurs d'onde plus courtes disperseront des longueurs d'onde plus que plus longues pour la même dimension particulaire ³². Des longueurs d'onde plus courtes sont également plus susceptibles de l'absorption par les molécules colorées dans l'échantillon. la lumière Proche-infrarouge est rarement absorbée, a ainsi dissous le matériel coloré ne l'affectera pas ³². C'est l'une des raisons pour laquelle les mesures de turbidité ont fait par différentes méthodes ne sont souvent pas comparables – si la source lumineuse est différente, la dispersion légère sera différente. Tandis que ceci est expliqué dans les calculs, des résultats équivalents sont garantis.

La distance a voyagé par la lumière dispersée affecte également des lectures de turbidité. Plus le chemin léger entre la source lumineuse et le détecteur photoélectrique est long, plus la résolution de l'instrument aux niveaux bas de turbidité est meilleure. Les plus longues longueurs de trajet sont à 90 et 180 degrés. Cependant, l'augmentation de la longueur de trajet sacrifie la gamme de mesure. Les EPA 180,1 et les méthodes d'OIN 7027 limitent la longueur de trajet légère à 10 totaux de cm. Une longueur de trajet diminuée (telle qu'un détecteur photoélectrique basé sur rétrodiffusion) augmente la limite supérieure de la mesure de turbidité.

Cependant, plus de particules présenter dans l'échantillon, plus la lumière sera dispersé. Les mètres de turbidité mesurent la quantité de lumière dispersée à un angle spécifique, et convertissent cette lecture en mesure de turbidité. Quelques turbidimeters sont conçus pour compenser l'absorption de couleur et les turbidités élevées, alors que d'autres sont prévus pour les lectures précises et précises aux niveaux très bas de turbidité. La plupart des mètres de turbidité emploient la technologie néphélométrique, bien que l'atténuation et les instruments quotientométriques existent.
