| Sortie: | capteur numérique | Type: | Imperméable |
|---|---|---|---|
| Tension: | C.C 5V | Paquet: | & antistatique de sac ; boîte |
| Taille: | capteur ultrasonique piézo-électrique imperméable | Série: | Série KUS620 |
| Surligner: | Capteur de niveau liquide de transducteur,Capteur de niveau ultrasonique de connecteur d'acier inoxydable,Transducteur piézoélectrique ultrasonique électrique |
||

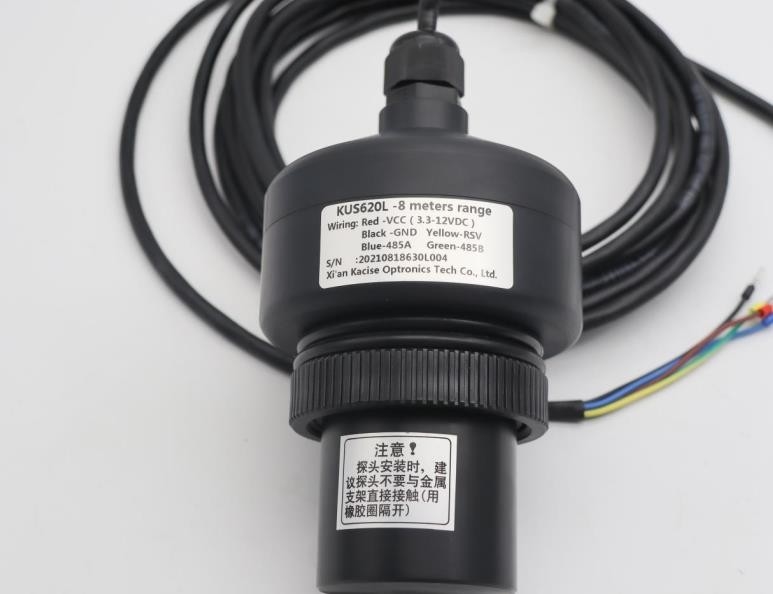

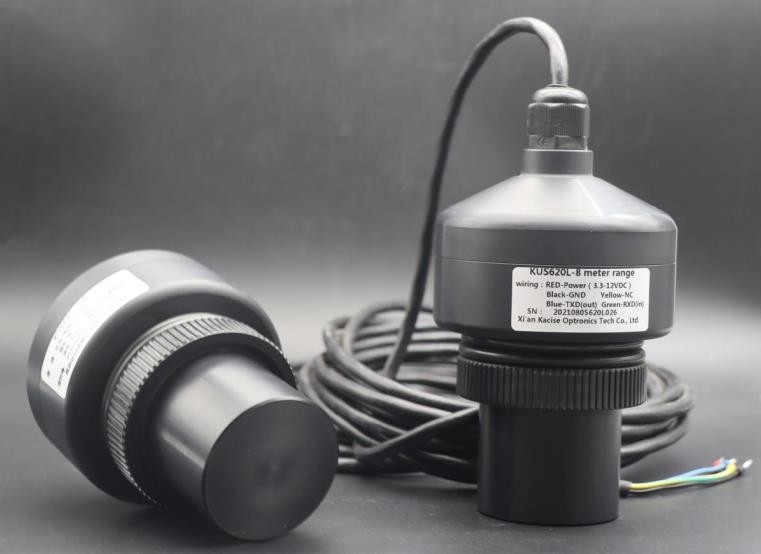

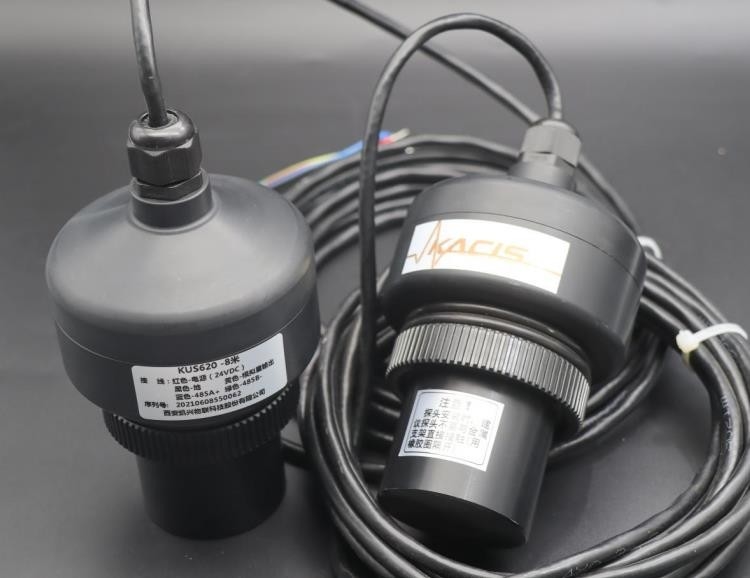

Capteur ultrasonique de transducteur
1.Features
2.Dimension
L'unité dans le diagramme est millimètre.
connexions 3.Electrical et définitions de signal
| Ligne ordre | Couleur | Définition |
| 1 | Rouge | La puissance est positive |
| 2 | Noir | au sol de retour de puissance |
| 3 | Jaune | Sortie analogique, sortie de tension, sortie de commutateur de sortie actuelle |
| 4 | Bleu | RS485 A+ ou uart TXD |
| 5 | Vert | RS485 b ou uart RXD |
description 4.Parameter
| Modèle : KUS620 | |
| Chaîne de mesure | 0.6m… 8m |
| Tache aveugle | 0… 0.6m (à moins de 0.6m est emplacement de travail instable, ce n'est pas recommandé de fonctionner dans cette gamme) |
| Tension d'alimentation | C.C de 3,3… 12 V, ondulation 10 % solides solubles |
| Travail actuel |
≤ 45 mA (la vitesse de mesure la plus rapide) La version de basse puissance, puissance de sommeil est moins que 0.3mA, l'envoi de la puissance est 20mA (moins que 2ms), et la réception de la puissance n'est pas plus que 5mA (moins que 150ms) |
| Le signal de sortie |
1 : Sortie analogique programmable 0-10V. 2 : Sortie RS485. 3 : Sortie périodique d'Uart 4 : sortie 4-20mA 5 : Sortie de commutateur |
| Exactitude de mesure | ≤ 1 % |
| Compensation de température | Oui |
conditions de travail
| La température fonctionnante | -40… 85℃ (233… 358K) |
| Température de stockage | -40… 85℃ (233… 358K) |
5. Analogue de fonction de capteur
La sortie analogique peut être placée par RS485, et le capteur peut fonctionner en 8 modes. La référence spécifique est comme suit :
Étape 1 : Reliez à l'ordinateur serveur par l'assistant de correction de porte série ou l'assistant d'élimination des imperfections de modus.
Étape 2, a placé un point de distance de référence de point proche.
Étape 3, a placé un point de référence de point lointain
Étape 4, a placé la tension de sortie ou le courant du point de référence proche point.
Étape 5, a placé la tension de sortie ou le courant du point de référence de point lointain.
Étape 6, a placé la sortie analogique pour commuter la sélection caractéristique.
Étape 7, a placé la sortie analogique en tant que sortie linéaire ou commute l'option de sortie.
Étape 8, a remis à zéro le capteur pour faire les nouveaux paramètres entrer en vigueur.
8 modes fonctionnants du capteur.
1 : Mode de fenêtre ouverte par défaut
2 : Le mode de Windowed est arrêté par défaut
3 : Le mode unique est allumé par défaut
4 : Le mode unique est arrêté par défaut
5 : Le mode unique d'hystérésis est allumé par défaut
6 : Le mode unique d'hystérésis est arrêté par défaut
7 : La présence ou l'absence du mode de détection est allumée par défaut
8 : La présence ou l'absence du mode de détection est arrêtée par défaut
485 données de production
485 données de production sont dans le format de MODBUS-RTU. Référez-vous au manuel d'instruction de logiciel pour des détails.
