Lieu d'origine: | LA CHINE |
Nom de marque: | Kacise |
Numéro de modèle: | KSNSA-1 |
Quantité de commande min: | 1 |
---|---|
Détails d'emballage: | ≤65Gram, Φ25 X 29.3mm/customized |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | 100+ |
Chaîne d'entrée: | ±30g | Résolution: | <10μg |
---|---|---|---|
K0 polarisé: | <40mg | maxime au-dessus de charge: | ≤40% |
Bruit intrinsèque: | ≤8.4mv | alimentation d'énergie: | ±13-±18Vdc |
Consommation actuelle: | ≤20mA | Température ambiante de température de stockage: | -60~+200℃ |
Fréquence de résonance: | ≥400Hz | ||
Surligner: | capteur de vibration de l'accéléromètre 30g,Capteur à grande vitesse de vibration d'accéléromètre,accéléromètre 30g à grande vitesse |
Accéléromètre flexible du quartz KSNSA-1
1.Feature
Pour un paquet économique, Kacise produit l'accéléromètre flexible du quartz KSNSA-1 pour des applications industrielles de catégorie comprenant : surveillance instrumentation d'essai, décélération de circuit de freinage, pont et de balancement et d'inclinaison des véhicules à moteur de bâtiment, contrôle industriel et robotique, navigation de véhicule de terre, contrôle de confort de tour de souterrain et de train à grande vitesse, et surveillance de mouvement de plate-forme de forage en mer. Le KSJR-4 comporte un système séismique de graver à l'eau-forte-quartz-flexure. Une structure amorphe de la preuve-masse de quartz fournit l'excellents polarisation, facteur de proportionnalité, et stabilité d'alignement d'axe. L'électronique intégrale développe un courant de sortie accélération-proportionnel fournissant des mesures statiques et dynamiques d'accélération. Au moyen d'un client la résistance fournie de charge de sortie, convenablement mesurée pour la gamme d'accélération de l'application, le courant de sortie peut être convertie en tension.
4.Parameter
Nom de produit | KSNSA-1A | KSNSA-1B | KSNSA-1C | ||
numéro de série | paramètres | Unité | Figures | Figures | Figures |
1 | Chaîne d'entrée | g | ±30 | ||
2 | Résolution | μg | <10 | ||
3 | K0 polarisé | magnésium | <40 | ||
4 | Répétabilité K0 composée d'un mois polarisée | μg | <250 | ||
5 | Sensibilité de température K0 polarisée | μg/℃ | <150 | ||
6 | Facteur de proportionnalité K1 | mA/g | 1.25±0.15 | 2.3±0.3 | 2.3±0.3 |
7 | Répétabilité composée d'un mois du facteur de proportionnalité K1 | page par minute | <250> |
8 | Sensibilité de température du facteur de proportionnalité K1 | ppm/℃ | <200 | ||
9 | Coefficient non linéaire du second degré (K2/K1) | ug/g2 | 50 | ||
10 | maxime au-dessus de charge | % | ≤40 | ||
11 | Bruit intrinsèque | système mv | ≤8.4 | ||
12 | Alimentation d'énergie | Volts continu | ±13-±18 | ||
13 | Consommation actuelle | mA | ≤20 | ||
14 | Température ambiante fonctionnante | ℃ | -55~180 | -55~125 | -55~150 |
15 | Température ambiante de température de stockage | ℃ | -60~+200 | ||
16 | Tolérance de choc | g | 1000g.0.5ms.1/2sin | ||
17 | norme de fiabilité d'environnement | GJB150.2, GJB150.9, GJB150.16 | |||
18 | Fréquence de résonance | Hertz | ≥400 | ||
19 | Largeur de bande | Hertz | ≤2500 | ||
20 | Poids | Gramme | ≤65 | ||
21 | Dimensions | millimètre | Φ25 X 29.3/customized | ||
22 | Désalignement d'axe | μrad | <1500 | ||
23 | Caractéristique d'isolation | MΩ | ≥100 | ||
24 | matériel de coquille | ss304 | |||
25 | Capteur de température | Peut être AD590 adapté aux besoins du client PT100 PT1000 18B20 NTC, etc. |

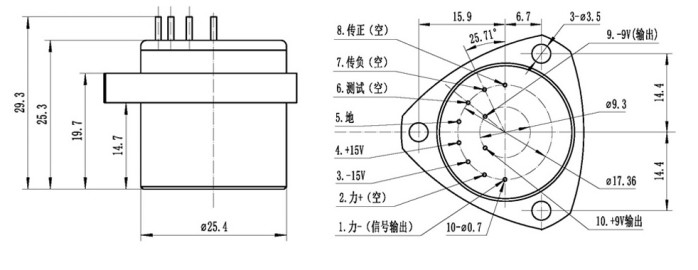

définition 5.Signal
Pin No. | Pin. Nom | 描述 /description |
1 | S (力 - (信号输出)) | Sortie de signal |
2 | OR (力 + (空)) | non relié |
3 | -15VDC | alimentation d'énergie de -15Vdc |
4 | +15VDC | alimentation d'énergie de +15Vdc |
5 | La terre (地) | Reliez à la terre |
6 | 测试 d'OR (空) | non relié |
7 | 传负 d'OR (空) | non relié |
8 | 传正 d'OR (空) | non relié |
9 | T (- 输出 9V) | capteur de température ; le capteur de température peut être adapté aux besoins du client comme NTC PT100 PT1000, etc. |
10 | T+ (输出 de +9V) | capteur de température |
définition de l'interface 6.Electronic et des signaux
