| Lieu d'origine: | LA CHINE |
| Nom de marque: | Kacise |
| Certification: | CE |
| Numéro de modèle: | KSJRA-4 |
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | Φ18.2*23mm, ≤30Gram |
| Conditions de paiement: | L/C, T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Gamme: | ±60g | Résolution/seuil: | ≤5ug |
|---|---|---|---|
| K0 polarisé 4 heures de répétabilité composée: | ≤20μg | répétabilité 1g composée de quatre heures: | ≤20PPm |
| Facteur de proportionnalité k1: | 1.1±0.2mA/g | maxime au-dessus de charge: | 40% |
| Bruit intrinsèque: | ≤8.4mV | Alimentation d'énergie: | ±12~±15V |
| Puissance: | ≤20mA | Température ambiante fonctionnante: | -55~+85℃ |
| Fréquence de résonance: | 400~800Hz | Largeur de bande: | ≤2500Hz |
| Surligner: | capteur de petite taille de l'accéléromètre 60g,Petit capteur d'accéléromètre de quartz,Capteur d'accéléromètre pour des bourdons |
||

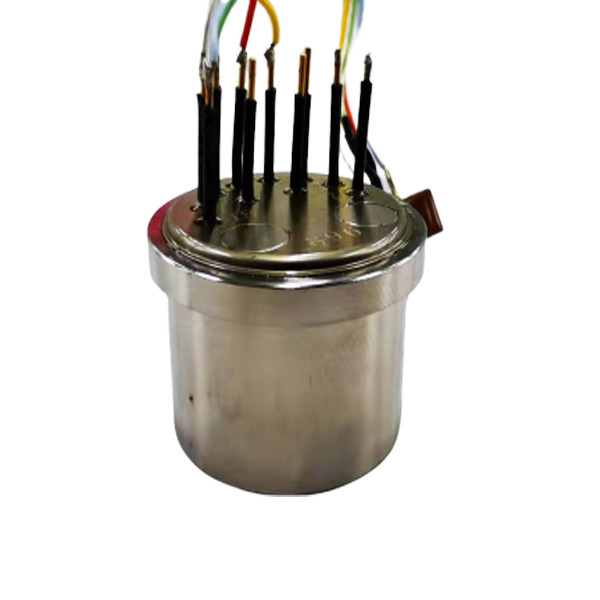

Accéléromètre flexible du quartz KSJRA-4
Caractéristique
Représentation tactique de catégorie de navigation de ☆
Valeur élevée de ☆
☆ ambiant rocailleux
Sortie analogique de ☆
Design compact de ☆
Test intégré de ☆
Instrumentation des véhicules à moteur d'essai de ☆
Décélération de circuit de freinage de ☆
Pont de ☆ et surveillance de balancement et d'inclinaison de bâtiment
Contrôle industriel et robotique de ☆
Navigation de véhicule de terre de ☆
Contrôle de confort de tour de souterrain et de train de ☆
Pour un paquet économique, Kacise produit l'accéléromètre flexible du quartz KSJR-4 pour des applications industrielles de catégorie comprenant : surveillance instrumentation d'essai, décélération de circuit de freinage, pont et de balancement et d'inclinaison des véhicules à moteur de bâtiment, contrôle industriel et robotique, navigation de véhicule de terre, contrôle de confort de tour de souterrain et de train à grande vitesse, et surveillance de mouvement de plate-forme de forage en mer. Le KSJR-4 comporte un système séismique de graver à l'eau-forte-quartz-flexure. Une structure amorphe de la preuve-masse de quartz fournit l'excellents polarisation, facteur de proportionnalité, et stabilité d'alignement d'axe. L'électronique intégrale développe un courant de sortie accélération-proportionnel fournissant des mesures statiques et dynamiques d'accélération. Au moyen d'un client la résistance fournie de charge de sortie, convenablement mesurée pour la gamme d'accélération de l'application, le courant de sortie peut être convertie en tension.
| KSJRA-4A | KSJRA-4B | KSJRA-4C | |||
| nombre | paramètres | unité | figure | figure | figure |
| 1 | Chaîne d'entrée | g | ±60 | ||
| 2 | Résolution/seuil | ug | ≤5 | ||
| 3 | K0/Bias K0 | magnésium | ≤±5 | ≤±7 | ≤10 |
| 4 | K0 polarisé 4 heures de répétabilité composée | μg | ≤20 | ||
| 5 | répétabilité 1g composée de quatre heures | Page par minute | ≤20 | ||
| 6 | K0 polarisé répétabilité composée de 1 mois | μg | ≤40 | 50 | ≤100 |
| 7 | Sensibilité de température K0 polarisée | μg/℃ | ≤±50 | ≤±100 | |
| 8 | Facteur de proportionnalité K1 | mA/g | 1.1±0.2 | ||
| 9 | Répétabilité composée d'un mois du facteur de proportionnalité K1 | page par minute | ≤40 | ≤50 | ≤100 |
| 10 | Sensibilité de température du facteur de proportionnalité K1 | ppm/℃ | ≤±50 | ≤±80 | ≤±100 |
| 11 | Coefficient non linéaire du second degré (K2/K1) | μg/g2 | ≤20 | <30 | ≤30 |
| 12 | maxime au-dessus de charge | % | 40 | ||
| 13 | Bruit intrinsèque | système mv | ≤8.4 | ||
| 14 | Alimentation d'énergie | v | ±12~±15 | ||
| 15 | Puissance | mA | ≤20 | ||
| 16 | Température ambiante fonctionnante | ℃ | -55℃~+85 | ||
| 17 | Température ambiante de température de stockage | ℃ | -60~+120 | ||
| 18 | Tolérance de choc | g | 150g, 0.5ms, 1/2sin | ||
| 19 | norme de fiabilité | GJB150.2, GJB150.9, GJB150.16 | |||
| 20 | Fréquence de résonance | Hertz | 400~800 | ||
| 21 | Largeur de bande | Hertz | ≤2500 | ||
| 22 | Poids | Gramme | ≤30 | ||
| 23 | Dimensions | millimètre | Φ18.2*23 | ||
| 24 | Désalignement d'axe | En second lieu de l'arc | ≤|100| » | ||
| 25 | Caractéristique d'isolation | MΩ | ≥100MΩ | ||
| 26 | Capteur de température | Peut être AD590 adapté aux besoins du client PT100 PT1000 18B20 NTC, etc. | |||
| Pin No. | Pin. Nom | 描述 /description |
| 1 | S | Sortie de signal |
| 2 | OR | non relié |
| 3 | -15VDC | alimentation d'énergie de -15Vdc |
| 4 | +15VDC | alimentation d'énergie de +15Vdc |
| 5 | LA terre | Reliez à la terre |
| 6 | OR | non relié |
| 7 | OR | non relié |
| 8 | OR | non relié |
| 9 | T | capteur de température ; le capteur de température peut être adapté aux besoins du client comme NTC PT100 PT1000, etc. |
| 10 | T+ | capteur de température |
