| Lieu d'origine: | LA CHINE |
| Nom de marque: | Kacise |
| Numéro de modèle: | KUS630C |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | 15*15*10cm, 0.5kg |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Gamme: | 0~20m | Sortie: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Alimentation d'énergie: | 3.3-24 V | Courant fonctionnant: | ≤45mA |
| Compensation de température: | Oui | La température fonctionnante: | -25… 70℃ (248… 343K) |
| Classe de protection: | IP68 | Matériel de Shell: | PVDF |
| Exactitude de mesure: | ≤ 1 % | ||
| Surligner: | Capteur ultrasonique d'eau du fond de KUS630C,Constant Underwater Ultrasonic Sensor |
||

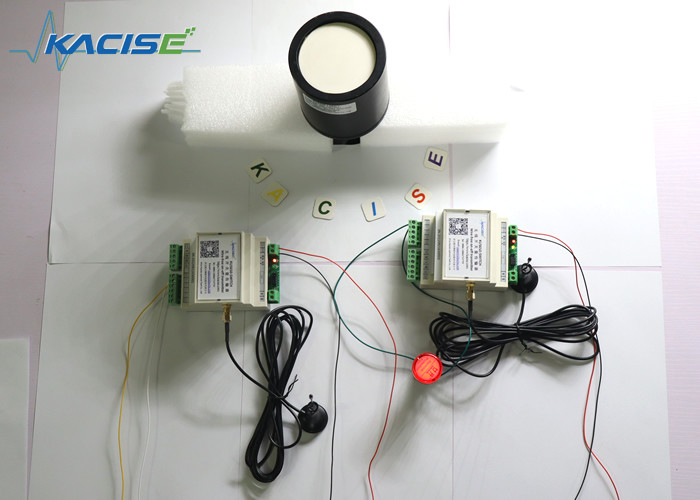

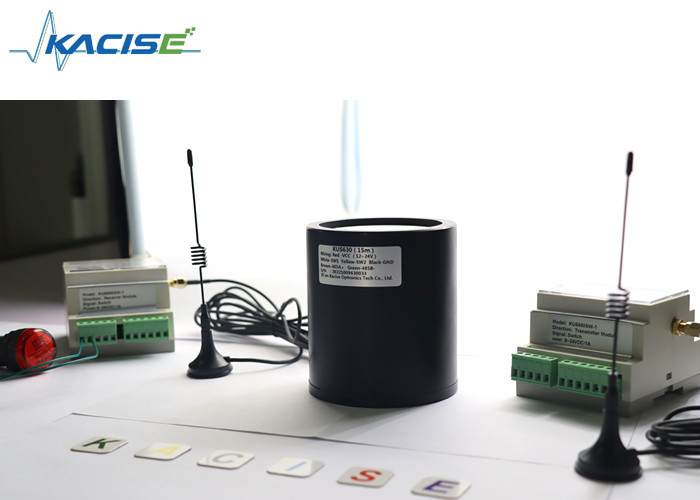

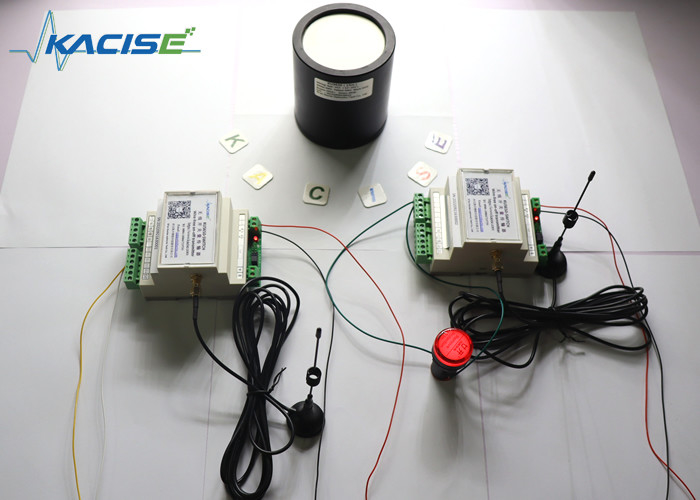

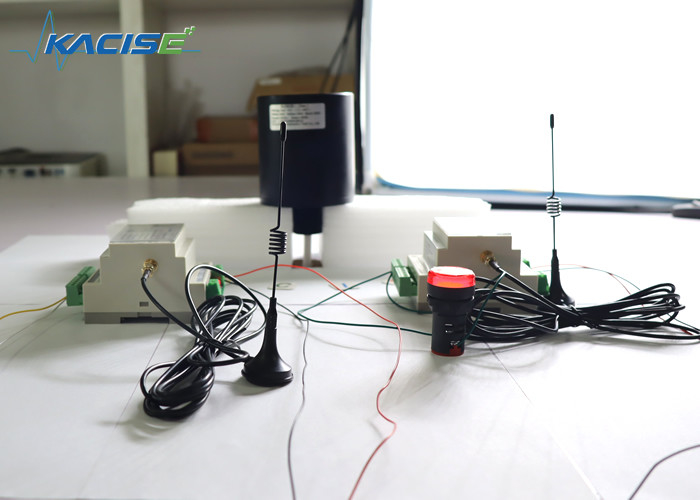

Mètre de niveau ultrasonique de la série KUS630
1.Features
description 2.Product
Imperméable, anticorrosion, entièrement inclus, tous temps.
3. Dimensions
L'unité dans le diagramme est millimètre
connexions 4.Electrical et définitions de signal
| Ligne ordre | Couleur | Définition |
| 1 | Rouge | La puissance est positive |
| 2 | Noir | au sol de retour de puissance |
| 3 | Jaune | Sortie analogique, sortie de tension, sortie de commutateur de sortie actuelle |
| 4 | Bleu | RS485 A+ ou uart TXD |
| 5 | Vert | RS485 b ou uart RXD |
| Couleur de câble | Ligne ordre | Décrivez | Remarque |
| rouge | 1 | actionné par | Entrée large de la tension 3.3V-30V |
| noir | 2 | LA terre | |
| jaune | 3 | Sortie de commutateur | Le terminal de commutateur, la capacité de charge 1A 60V, soutient jusqu'à deux sorties de commutateur avec la logique indépendante, les deux terminaux sont les deux contacts du commutateur, ne distinguent pas les poteaux positifs et négatifs, et peuvent être reliés à volonté. |
| Blanc | 4 | Sortie de commutateur | |
| brun | 4 | RS485A+ | |
| vert | 5 | RS485B- |
description 5.Parameter
| Modèle : KUS630 | |
| Chaîne de mesure |
0.8m… 20m |
|
Tache aveugle |
0… 0.6m (l'emplacement de travail instable est à moins de 0.6m, il n'est pas recommandé de fonctionner dans cette gamme) ; la version minimum d'angle mort de 0.3m peut être réalisée, qui doit être adaptée aux besoins du client. |
| Tension d'alimentation | C.C de 3,3… 24 V, ondulation 10 % solides solubles |
|
Travail actuel |
≤ 45 mA (la vitesse de mesure la plus rapide) La version de basse puissance, puissance de sommeil est moins que 0.3mA, l'envoi de la puissance est 20mA (moins que 2ms), et la réception de la puissance n'est pas plus que 8mA (moins que 150ms) |
|
Le signal de sortie |
1 : Sortie analogique programmable 0-10V. 2 : Sortie RS485. 3 : Sortie périodique d'Uart sortie 4:4-20mA 5 : Sortie de commutateur |
| Exactitude de mesure | ≤ 1 % |
| Compensation de température | oui |
conditions de travail
| La température fonctionnante | -25… 70℃ (248… 343K) |
| Température de stockage | -40… 85℃ (233… 358K) |
d'autres instructions
| Connexion électrique | câble 5-core (sortie analogique), câble de 6 noyaux (sortie de commutateur) ; |
| Classe de protection | IP68 |
| Matériel de Shell | PVDF |
occasions 6.Applicable :
Trous d'homme, réservoirs d'eau d'usine, réservoirs, ingénierie municipale, eau du robinet, traitement des eaux usées, garde et hydroélectricité de l'eau, fer et acier, mines de charbon, électricité, produits pétrochimiques, industries de transport et alimentaire de transformation urbaines de rivières et de lacs.
7. L'information de commande
| KUS | Modèle | Sortie | Gamme | Décrivez |
| 630C | Personnalisation de soutien | |||
| Fait sur commande | ||||
| 0-10V | Sortie 0-10V analogue | |||
| 0-5V | Sortie 0-5V analogue | |||
| 0-3V | Sortie 0-3V analogue | |||
| 4-20mA | Sortie 4-20mA analogue | |||
| Commutateur | Sortie de commutateur | |||
| Uart | Protocole périodique de la sortie MODBUS RTU d'Uart | |||
| RS485 | RS485 protocole de la sortie MODBUS RTU | |||
| XXX millimètre |
Mmmeans XXX la distance maximum de mesure (default1000mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
8.Parameters que vous devez savoir
1. Le type de milieu à mesurer (nom liquide ou solide, spécifique, eau claire, eaux d'égout, boue, essence, diesel, anhydride de toluène et sulfureux, etc.) s'il est liquide, s'il y a de vapeur, brume, mousse, vagues, agitation, flottant des objets sur la surface liquide ; si solide, s'il y a de la poussière.
2. La température et la pression du milieu.
3. L'action corrosive du milieu. S'il est placé dans un pot, il est nécessaire de savoir si le matériel du pot a une doublure anti-corrosive.
4. La gamme de mesure est quelques mètres et la tache aveugle est exigée.
5. environnement de travail : comme les piscines ouvertes, les piscines avec des couvertures, les réservoirs horizontaux, les réservoirs verticaux, les réservoirs sphériques, si le réservoir est à la pression atmosphérique, etc.
6. tension locale : 24VDC, 220VAC facultatif peut être la puissance 12VDC/9VDC commune adaptée aux besoins du client.
7. le signal de sortie : 4~20mA 485/0-3V actuel, sortie de la tension 0-5V/sortie de relais.
9. forme d'équipement : si elle doit avoir un affichage ; en un seul morceau ou de type fente.
applications 9.More
