| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | KUS630 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | 15*15*10cm, 0.5kg |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Intervalle: | 10m/12m/15m/20/30m | Production: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Source de courant: | 3.3-24 V | Courant de travail: | ≤45mA |
| Compensation de température: | Oui | Température de fonctionnement: | -25… 70℃ (248… 343K) |
| classe de protection: | IP68 | Matériau de la coque: | PVDF |
| Précision de mesure: | ≤1 % |

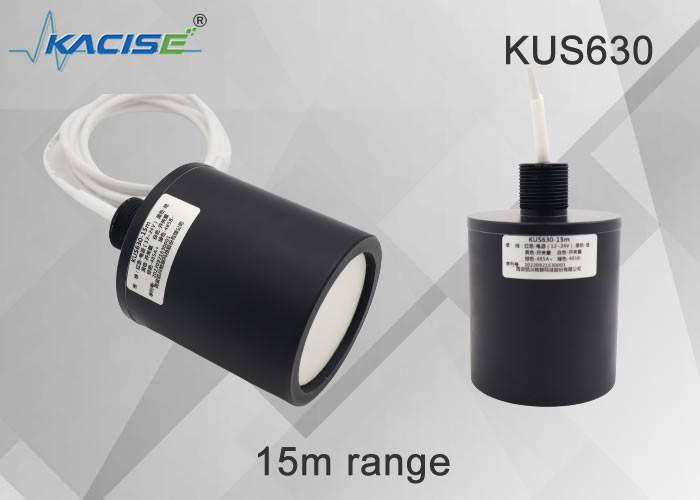

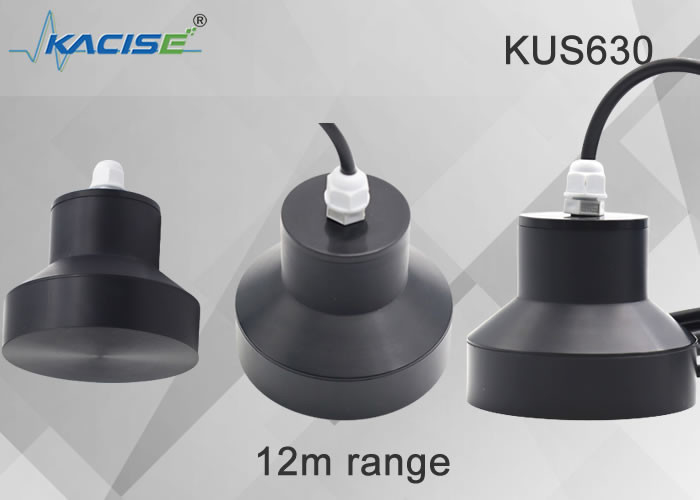

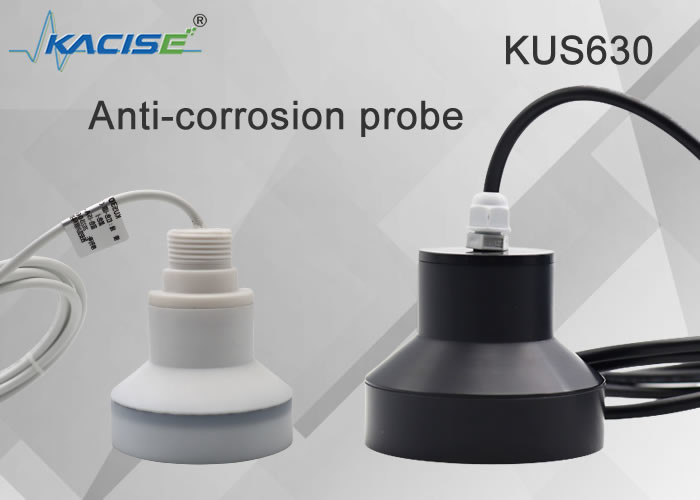

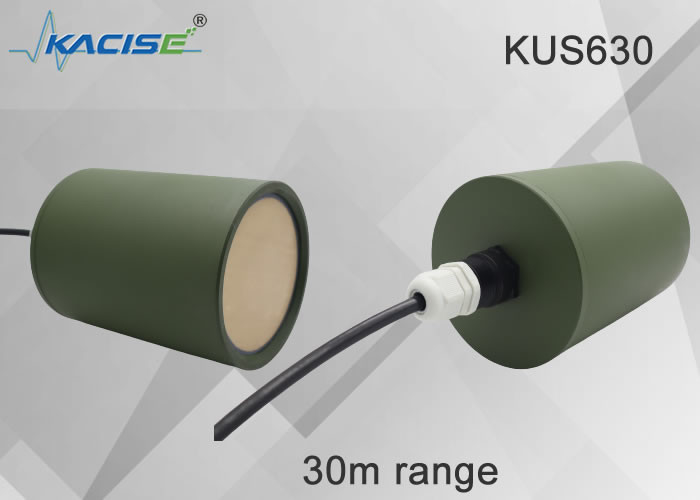

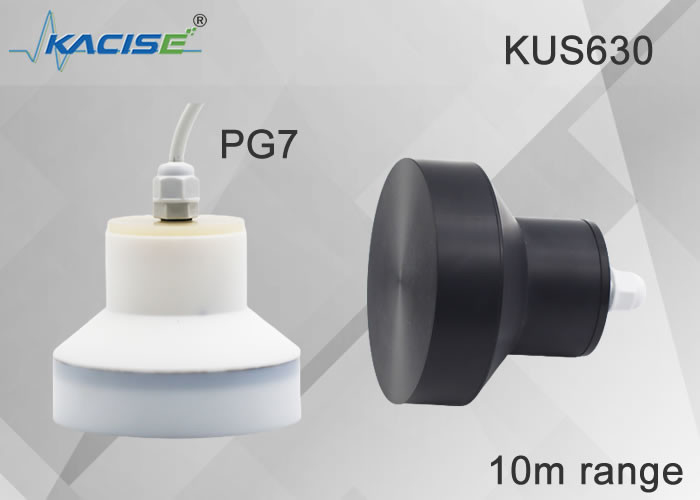

Indicateur de niveau à ultrasons série KUS630
1.Caractéristiques
2.Description du produit
Remplacez les radars coûteux.
3. Dimensions
L'unité dans le diagramme est mm
4.Connexions électriques et définitions des signaux
| Ordre de ligne | Ccouleur | rédéfinition |
| 1 | Rouge | La puissance est positive |
| 2 | Le noir | masse de retour de puissance |
| 3 | Jaune | Sortie analogique, sortie de tension, sortie de commutation de sortie de courant |
| 4 | Bleu | RS485 A+ ou uart TXD |
| 5 | Vert | RS485 B-ou uart RXD |
| Couleur du câble | Ordre de ligne | Décris | Remarque |
| rouge | 1 | Alimenté par | Entrée de tension large 3.3V-30V |
| le noir | 2 | Terre | |
| jaune | 3 | Sortie de commutation | Borne de commutation, capacité de charge 1A 60V, prend en charge jusqu'à deux sorties de commutation avec logique indépendante, les deux bornes sont les deux contacts de l'interrupteur, ne font pas la distinction entre les pôles positifs et négatifs et peuvent être connectées à volonté. |
| Blanc | 4 | Sortie de commutation | |
| brun | 4 | RS485A+ | |
| vert | 5 | RS485B- |
5.Description des paramètres
| Mmodèle:KUS630 | |
| Plage de mesure |
0.8m... 20m |
|
Angle mort |
0 ... 0,6 m (la zone de travail instable est inférieure à 0,6 m, il n'est pas recommandé de travailler dans cette plage) ;la version minimale de la zone aveugle de 0,3 m peut être atteinte, ce qui doit être personnalisé. |
| Tension d'alimentation | 3,3 ... 24 V CC , ondulation 10 %SS |
|
Courant de travail |
≤ 45 mA (vitesse de mesure la plus rapide) Version basse consommation, la consommation d'énergie en veille est inférieure à 0,3 mA, la consommation d'énergie d'envoi est de 20 mA (moins de 2 ms) et la consommation d'énergie de réception n'est pas supérieure à 8 mA (moins de 150 ms) |
|
Signal de sortie |
1 : sortie analogique programmable 0-10 V. 2 : sortie RS485. 3: sortie série Uart Sortie 4:4-20mA 5 : sortie de commutation |
| Précision de mesure | ≤1 % |
| Compensation de température | oui |
les conditions de travail
| Température de fonctionnement | -25…70℃(248...343K) |
| Température de stockage | -40…85℃(233...358K) |
autres consignes
| Connexion électrique | Câble à 5 conducteurs (sortie analogique), câble à 6 conducteurs (sortie de commutation)； |
| classe de protection | IP68 |

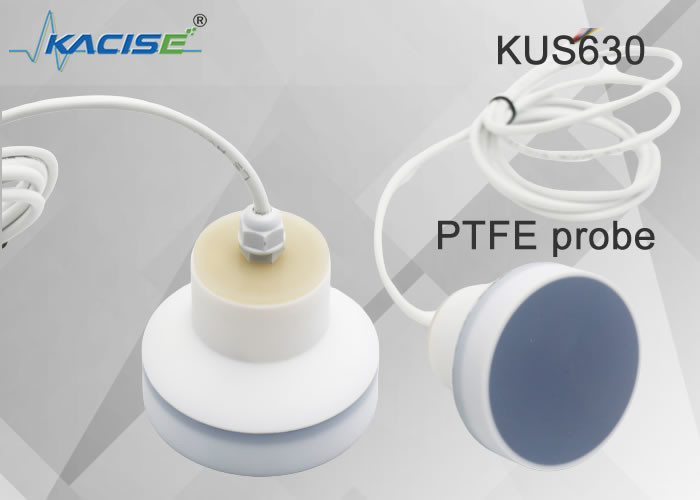

| Matériau de la coque | PVDF/PTFE |
6.Occasions applicables :
Regards, réservoirs d'eau d'usine, réservoirs, génie municipal, eau du robinet, traitement des eaux usées, conservation de l'eau et hydroélectricité, fer et acier, mines de charbon, électricité, produits pétrochimiques, rivières et lacs urbains, transports et industries de transformation alimentaire.
7. Informations de commande
| KUS | Mmodèle | Osortie | Range | réécrire |
| 630 | Prise en charge de la personnalisation | |||
| Fait sur mesure | ||||
| 0-10V | Sortie analogique 0-10V | |||
| 0-5V | Sortie analogique 0-5V | |||
| 0-3V | Sortie analogique 0-3V | |||
| 4-20mA | Sortie analogique 4-20mA | |||
| SW | Sortie de commutation | |||
| Uart | Sortie série Uart Protocole MODBUS RTU | |||
| RS485 | Sortie RS485 Protocole MODBUS RTU | |||
| XXX mm |
XXX mmsignifie la distance de mesure maximale (default1000mm) |
|||
| KUS | 630 | RS485 | 10000mm | |
8.Paramètres que vous devez connaître
1. Le type de milieu à mesurer (liquide ou solide, nom spécifique, eau claire, eaux usées, boue, essence, diesel, toluène, dioxyde de soufre, etc.) S'il est liquide, s'il y a de la vapeur, du brouillard, de la mousse, vagues, agitation, objets flottants à la surface du liquide ;si solide, s'il y a de la poussière.
2. La température et la pression du fluide.
3. La corrosivité du fluide.S'il est placé dans un bocal, il faut savoir si le matériau du bocal possède un revêtement anti-corrosion.
4. La plage de mesure est de quelques mètres et l'angle mort est requis.
5. Environnement de travail : comme les piscines ouvertes, les piscines avec couvertures, les réservoirs horizontaux, les réservoirs verticaux, les réservoirs sphériques, si le réservoir est à la pression atmosphérique, etc.
6. Tension de fonctionnement : 24 VCC, 220 VCA en option peuvent être personnalisés avec une alimentation commune de 12 VCC/9 VCC.
7. Signal de sortie : courant 4~20mA 485/0-3V, sortie tension 0-5V/sortie relais.
9. Formulaire d'équipement : s'il doit avoir un écran ;monobloc ou de type fendu.
