| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | GXB36-600 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Longueur: | 521mm | Largeur: | 260mm |
|---|---|---|---|
| Haute: | 235mm | Trous de montage: | M18 |
| Fréquence de résonance: | 5-10HZ | Distance du trou de montage extérieur/L1(mm): | 378/377.8 |
| Distance du trou de montage intérieur/L2(mm): | 162/161.9 | Déformation verticale maximale (mm): | 119.2 |
| Charge statique verticale (Kg): | 1277 | Rigidité statique verticale (Kg/mm): | 142 |
| Rigidité dynamique verticale (Kg/mm): | 44,5 | Déformation maximale à 45° (mm): | 168,9 |
| Charge statique à 45° (Kg): | 796 | Rigidité statique à 45°(Kg/mm): | 79,9 |
| Rigidité dynamique à 45° (Kg/mm): | 22.2 | Déformation maximale de la suspension latérale (mm): | 125,7 |
| Charge statique suspendue latérale (Kg): | 274 | Rigidité statique pendante latérale (Kg/mm): | 27,5 |
| Rigidité suspension latérale (Kg/mm): | 24 | Matériel: | SS304 |
| poids (kg): | 26 | Que ce soit pour prendre en charge la personnalisation du produit: | Oui |
Description du produit

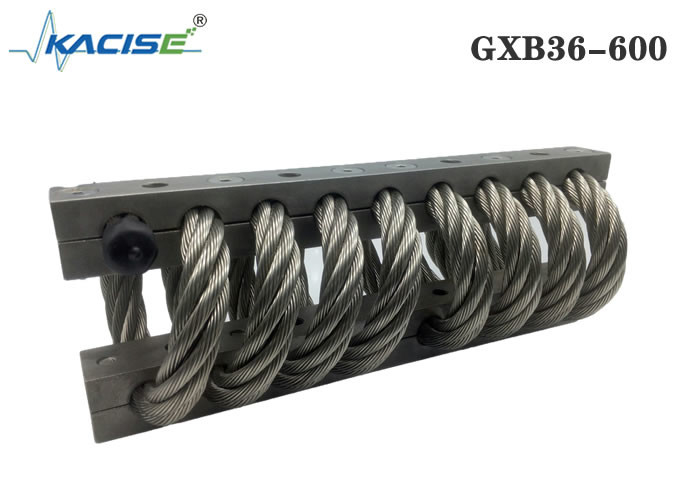

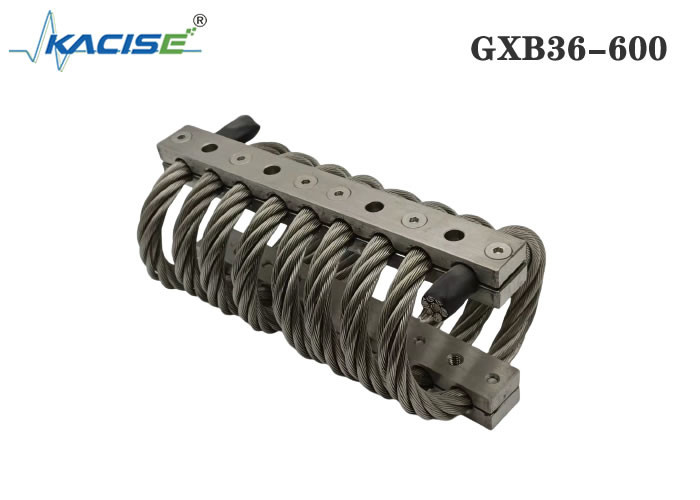

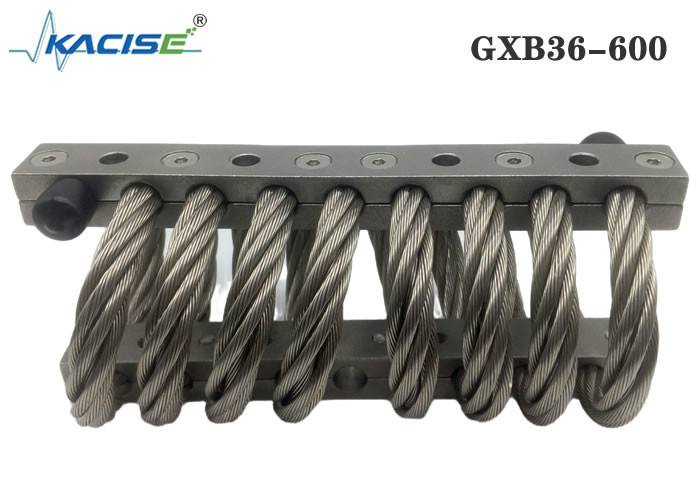

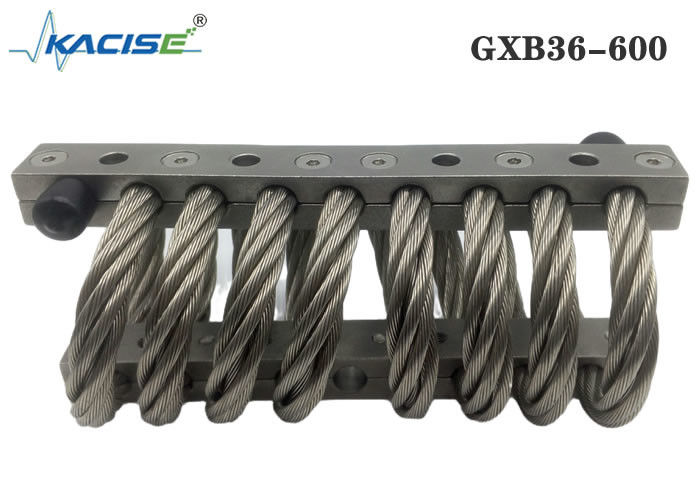

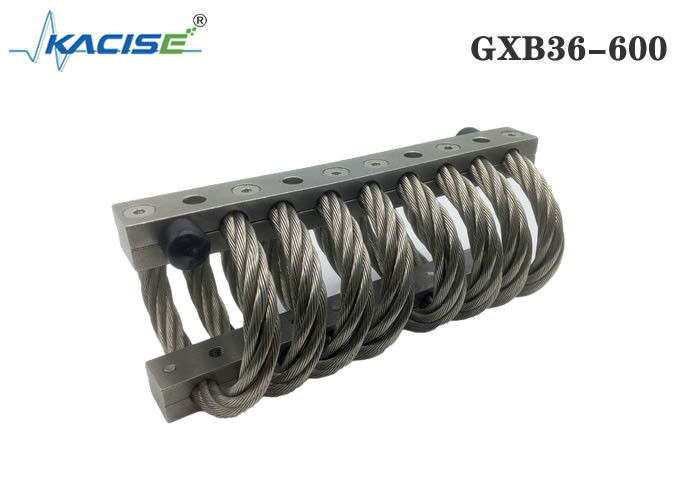

L'isolateur hélicoïdal complet est un isolateur tout-en-un, il peut donc être utilisé dans divers secteurs tels que la défense, l'aérospatiale et le nucléaire et de nombreux types d'applications différents.Cet isolateur présente de nombreuses caractéristiques avancées allant de la conception entièrement métallique et multidirectionnelle à la capacité de qualité de l'isolation des chocs et des vibrations.
Une large gamme de modèles est disponible, adaptée à l'orientation en compression/traction, compression/tension à 45 degrés, cisaillement ou roulis.La hauteur et la largeur de l'isolateur peuvent être personnalisées pour des performances optimales pour votre application.
Tableau des tailles du produit
| Numéro de produit | Haut(mm) | Largeur(mm) | Poids du produit (kg) | Méthode d'installation | Taille du trou(mm) | Taille du filetage(mm) | Cône de contre-alésage | |
| JGX-286-8-X-16860-AS | 235 | ± 6,35 | 260 | 25 | A, B, C, D, E, S | Ø19.8 + 0.13- 0.38 | M18X2.5 | 90° |
Fiche technique du test d'ajustement à la presse
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 12770 | 119.4 | 1415 | 445 |
Fiche de données de test de charge pour raccord à sertir incliné à 45°
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 7960 | 168,9 | 799 | 222 |
Fiche de données d'essai de charge de roulement de cisaillement
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2740 | 125,7 | 275 |
275 |
Les isolateurs de vibrations à câble métallique présentent les avantages suivants :
1 : Avec rigidité non linéaire
2 : Absorption complète des chocs
3: La fréquence de résonance est faible et l'effet d'absorption des chocs à basse fréquence est bon
4: La résistance à la corrosion, la résistance aux hautes et basses températures, peut continuer à fonctionner dans des environnements difficiles
5 : Installation facile, sans entretien, longue durée de vie
Tableau des tailles du produit
Guide d'installation de l'isolateur de câble métallique
1. Avant l'installation, veuillez vérifier soigneusement si le trou de montage correspond au trou de montage de l'isolateur de vibrations, par exemple si le filetage est le même, etc.
2, le trou d'installation est propre, il n'y a pas de bavures, de rouille, de dommages et d'autres défauts.
3. Étant donné que l'isolateur de vibrations est un composant élastique, il a besoin d'un peu d'espace mobile lors du travail.Avant l'installation, veuillez vérifier soigneusement s'il y a un équipement affectant l'installation dans la partie d'installation et si l'espace mobile de l'isolateur de vibration est suffisant.Veuillez vérifier si l'isolateur de vibrations est en bon état et ne présente aucun défaut avant l'installation.
4. Préparez un tournevis et un pied de biche appropriés.
5, installez d'abord l'isolateur sur un équipement lourd ou un équipement fixe, les vis d'installation n'ont pas besoin d'être serrées, de sorte que l'isolateur puisse être légèrement actif.
6. Installez le dispositif de connexion de l'autre côté de l'amortisseur de vibrations.Si le trou de montage est légèrement désaligné, vous pouvez déplacer l'isolateur de vibrations ou utiliser un pied de biche pour aligner le trou de montage de l'isolateur de vibrations avec le trou de montage de l'équipement, puis visser la vis de fixation.
7. Après avoir fixé la position de l'appareil, serrez toutes les vis de fixation.
Application
