| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | GXB28-800 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Longueur: | 370mm | Largeur: | 210mm |
|---|---|---|---|
| Haute: | 191mm | Trous de montage: | M12 |
| Fréquence de résonance: | 5-10HZ | Distance du trou de montage extérieur/L1(mm): | 268/266.7 |
| Distance du trou de montage intérieur/L2(mm): | 114/114.3 | Déformation verticale maximale (mm): | 102.9 |
| Charge statique verticale (Kg): | 654 | Rigidité statique verticale (Kg/mm): | 80 |
| Rigidité dynamique verticale (Kg/mm): | 26.3 | Déformation maximale à 45° (mm): | 144 |
| Charge statique à 45° (Kg): | 445 | Rigidité statique à 45°(Kg/mm): | 44 |
| Rigidité dynamique à 45° (Kg/mm): | 13 | Déformation maximale de la suspension latérale (mm): | 108 |
| Charge statique suspendue latérale (Kg): | 162 | Rigidité statique pendante latérale (Kg/mm): | 16.3 |
| Rigidité suspension latérale (Kg/mm): | 12.3 | Matériel: | SS304 |
| poids (kg): | 11.5 | Que ce soit pour prendre en charge la personnalisation du produit: | Oui |
Description du produit

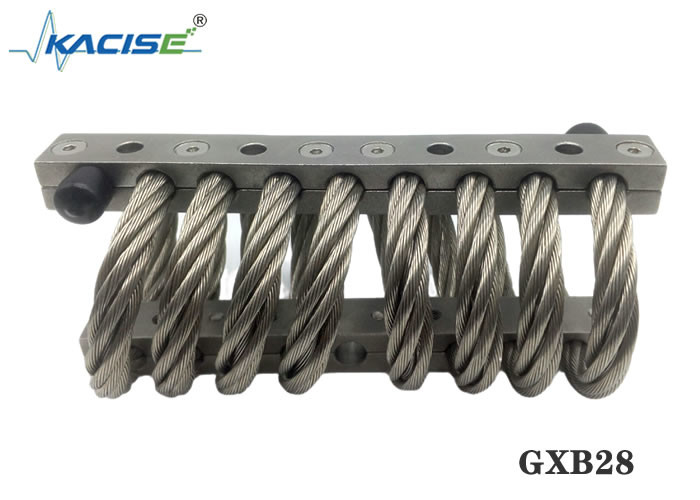

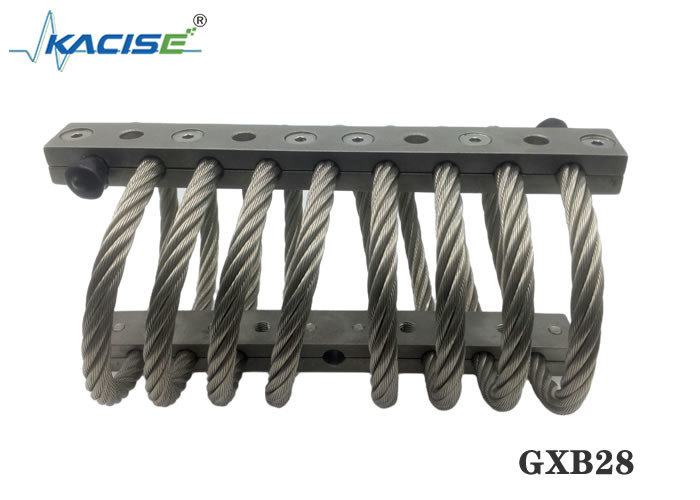

Les isolateurs de la série GXB28 sont constitués d'un câble hélicoïdal toronné maintenu par des barres de retenue métalliques robustes.
Cette conception offre une excellente isolation contre les chocs et les vibrations dans une gamme pratiquement illimitée d'applications - véhicules, équipements de bord, machines lourdes, avions, moteurs et équipements électroniques.
Tous les modèles de la série GXB28 offrent des caractéristiques de réponse spécifiques basées sur le diamètre du câble métallique, le nombre de torons, la longueur de boucle de câble et le nombre de boucles par section.
Cette performance est mesurable et prévisible pour chacune des tailles et configurations de la série GXB28.
Les isolateurs à câble hélicoïdal standard de la série GXB28 sont constitués d'un câble en acier inoxydable et de barres de retenue en alliage d'aluminium résistant à la corrosion.
Autres matériaux, y compris le câble métallique galvanisé et l'acier inoxydable.
Tableau des tailles du produit
| Numéro de produit | Haut(mm) | Largeur(mm) | Poids du produit (kg) | Méthode d'installation | Taille du trou(mm) | Taille du filetage(mm) | Cône de contre-alésage | |
| JGX-286-8-X-16860-AS | 191 | ± 6,35 | 210 | 11.5 | A, B, C, D, E, S | Ø13.5 + 0.13- 0.38 | M12X1.75 | 90° |
Fiche technique du test d'ajustement à la presse
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6540 | 102.9 | 800 | 263 |
Fiche de données de test de charge pour raccord à sertir incliné à 45°
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 4450 | 144,8 | 448 | 131 |
Fiche de données d'essai de charge de roulement de cisaillement
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 1620 | 108 | 163 | 163 |
Les isolateurs de vibrations à câble métallique présentent les avantages suivants :
Diagramme de la structure du produit
Guide d'installation de l'isolateur de câble métallique
1. Avant l'installation, veuillez vérifier soigneusement si le trou de montage correspond au trou de montage de l'isolateur de vibrations, par exemple si le filetage est le même, etc.
2, le trou d'installation est propre, il n'y a pas de bavures, de rouille, de dommages et d'autres défauts.
3. Étant donné que l'isolateur de vibrations est un composant élastique, il a besoin d'un peu d'espace mobile lors du travail.Avant l'installation, veuillez vérifier soigneusement s'il y a un équipement affectant l'installation dans la partie d'installation et si l'espace mobile de l'isolateur de vibration est suffisant.Veuillez vérifier si l'isolateur de vibrations est en bon état et ne présente aucun défaut avant l'installation.
4. Préparez un tournevis et un pied de biche appropriés.
5, installez d'abord l'isolateur sur un équipement lourd ou un équipement fixe, les vis d'installation n'ont pas besoin d'être serrées, de sorte que l'isolateur puisse être légèrement actif.
6. Installez le dispositif de connexion de l'autre côté de l'amortisseur de vibrations.Si le trou de montage est légèrement désaligné, vous pouvez déplacer l'isolateur de vibrations ou utiliser un pied de biche pour aligner le trou de montage de l'isolateur de vibrations avec le trou de montage de l'équipement, puis visser la vis de fixation.
7. Après avoir fixé la position de l'appareil, serrez toutes les vis de fixation.
Application
