| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |

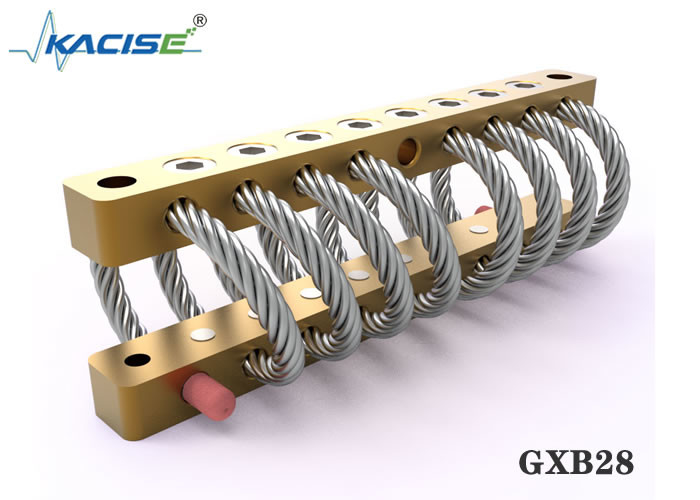

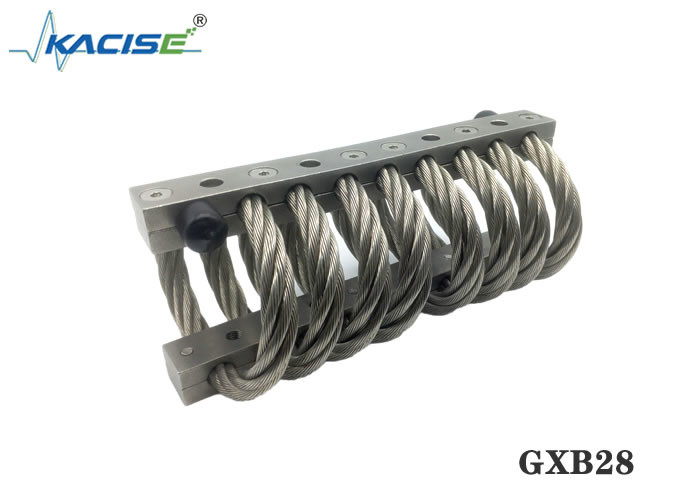

| Numéro de modèle: | GXB28-950 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Longueur: | 370mm | Largeur: | 286mm |
|---|---|---|---|
| Haute: | 227mm | Trous de montage: | M12 |
| Fréquence de résonance: | 5-10HZ | Distance du trou de montage extérieur/L1(mm): | 268/266.7 |
| Distance du trou de montage intérieur/L2(mm): | 114/114.3 | Déformation verticale maximale (mm): | 132.2 |
| Charge statique verticale (Kg): | 374 | Rigidité statique verticale (Kg/mm): | 37,7 |
| Rigidité dynamique verticale (Kg/mm): | 13.8 | Déformation maximale à 45° (mm): | 180 |
| Charge statique à 45° (Kg): | 211 | Rigidité statique à 45°(Kg/mm): | 21 |
| Rigidité dynamique à 45° (Kg/mm): | sept | Déformation maximale de la suspension latérale (mm): | 140 |
| Charge statique suspendue latérale (Kg): | 76 | Rigidité statique pendante latérale (Kg/mm): | 7.7 |
| Rigidité suspension latérale (Kg/mm): | 5.6 | Matériel: | SS304 |
| poids (kg): | 13.9 | Que ce soit pour prendre en charge la personnalisation du produit: | Oui |
Description du produit
Résolution des problèmes de chocs et de vibrations
Les chocs et les vibrations comptent parmi les agents les plus destructeurs dans les environnements industriels.Ces perturbations érodent la durée de vie des équipements mécaniques et électroniques, mettant les machines hors service bien avant qu'elles ne soient nécessaires.Parfois, cette détérioration prématurée provient de surcharges répétées, parfois de ruptures de fatigue de pièces vitales, et parfois d'une combinaison des deux.
Kacise propose une variété d'isolateurs de câbles métalliques qui résolvent les problèmes de chocs et de vibrations dans pratiquement toutes les applications.En sélectionnant un câble métallique avec les caractéristiques appropriées - diamètre du fil, nombre de torons, longueur de câble, torsion ou pose de câble et nombre de câbles par section, nous avons créé des isolateurs de câble métallique qui offrent une protection supérieure de l'équipement.Idéalement, les systèmes d'isolation passive ne nécessitent aucun entretien, utilisent peu d'espace et continuent de fonctionner à des températures variables et dans des environnements corrosifs.
Tableau des tailles du produit
| Numéro de produit | Haut(mm) | Largeur(mm) | Poids du produit (kg) | Méthode d'installation | Taille du trou(mm) | Taille du filetage(mm) | Cône de contre-alésage | |
| JGX-286-8-X-16860-AS | 216 | ± 6,35 | 286 | 13.9 |
A, B, C, D, E, S |
Ø13.5 + 0.13- 0.38 | M12X1.75 | 90° |
Fiche technique du test d'ajustement à la presse
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 3740 | 125,7 | 377 | 138 |
Fiche de données de test de charge pour raccord à sertir incliné à 45°
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2110 | 177,8 | 212 | 70 |
Fiche de données d'essai de charge de roulement de cisaillement
| Numéro de courbe | Numéro de produit | Charge statique(N) | Déformation maximale (mm) | Rigidité aux vibrations Kv kN/m | Rigidité aux chocs Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 760 | 132.1 | 77 | 77 |
Les isolateurs de vibrations à câble métallique présentent les avantages suivants :
Diagramme de la structure du produit
Guide d'installation de l'isolateur de câble métallique
1. Avant l'installation, veuillez vérifier soigneusement si le trou de montage correspond au trou de montage de l'isolateur de vibrations, par exemple si le filetage est le même, etc.
2, le trou d'installation est propre, il n'y a pas de bavures, de rouille, de dommages et d'autres défauts.
3. Étant donné que l'isolateur de vibrations est un composant élastique, il a besoin d'un peu d'espace mobile lors du travail.Avant l'installation, veuillez vérifier soigneusement s'il y a un équipement affectant l'installation dans la partie d'installation et si l'espace mobile de l'isolateur de vibration est suffisant.Veuillez vérifier si l'isolateur de vibrations est en bon état et ne présente aucun défaut avant l'installation.
4. Préparez un tournevis et un pied de biche appropriés.
5, installez d'abord l'isolateur sur un équipement lourd ou un équipement fixe, les vis d'installation n'ont pas besoin d'être serrées, de sorte que l'isolateur puisse être légèrement actif.
6. Installez le dispositif de connexion de l'autre côté de l'amortisseur de vibrations.Si le trou de montage est légèrement désaligné, vous pouvez déplacer l'isolateur de vibrations ou utiliser un pied de biche pour aligner le trou de montage de l'isolateur de vibrations avec le trou de montage de l'équipement, puis visser la vis de fixation.
7. Après avoir fixé la position de l'appareil, serrez toutes les vis de fixation.
Application
