| Lieu d'origine: | Chine |
| Nom de marque: | Kacise |

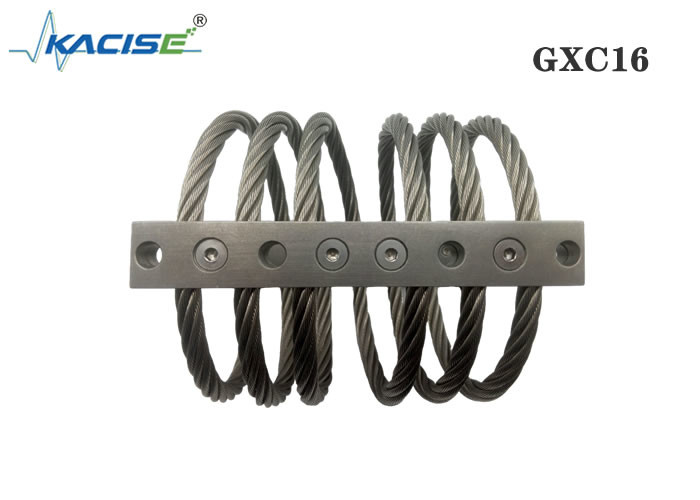

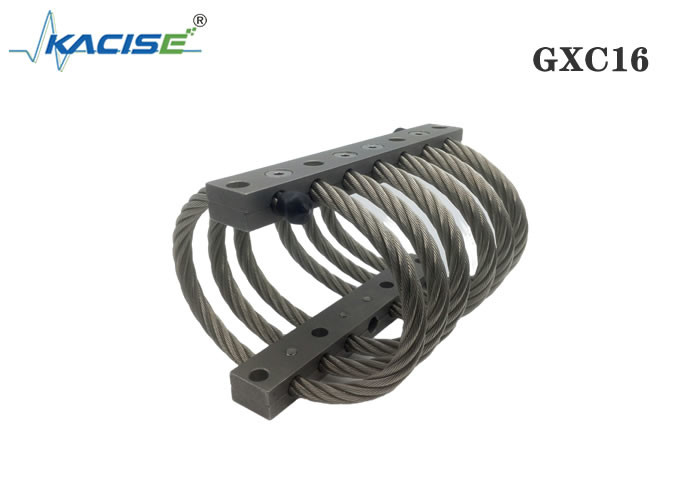

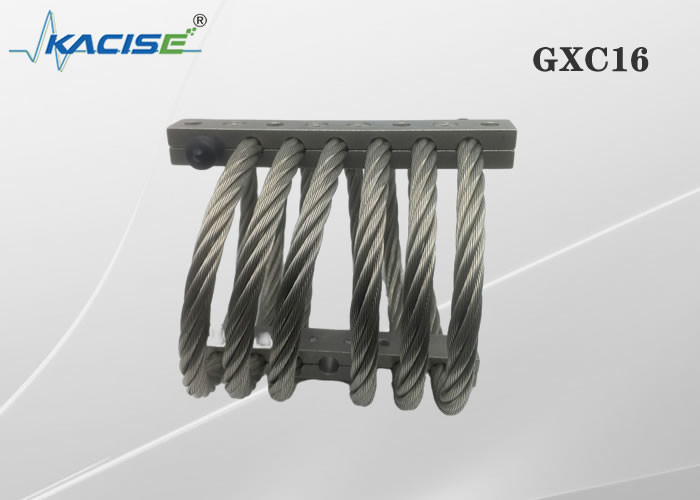

| Numéro de modèle: | GXC16 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | carton |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Longueur: | 178mm | Largeur: | 92/102/105/121/133/144/156/180 millimètre |
|---|---|---|---|
| Haut: | 76/83/89/95/108/124/137/155mm | Trous de montage: | M8 |
| Fréquence de résonance: | 5-10HZ | Distance du trou de montage extérieur/L1(mm): | 156/155.6 |
| Distance du trou de montage intérieur/L2(mm): | 66/66.6 | Déformation verticale maximale (mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
| Charge statique verticale (Kg): | 273/229/216/173/146/129/113/91 | Rigidité statique verticale (Kg/mm): | 71/53/46/34/25/20/15/11 |
| Rigidité dynamique verticale (Kg/mm): | 35/24/20/14/10.3/7.2/5.2/3.7 | Déformation maximale à 45° (mm): | 44.7/52.8/61/68/84/105/121/144 |
| Charge statique à 45° (Kg): | 193/162/153/122/104/91/80/62 | Rigidité statique à 45°(Kg/mm): | 40/29.8/26/19/14/11/8.8/6.2 |
| Rigidité dynamique à 45° (Kg/mm): | 17.7/12.6/10.5/7.4/5.3/3.7/2.8/2 | Déformation maximale de la suspension latérale (mm): | 33/40/45/50/56.9/77.7/90/107 |
| Charge statique suspendue latérale (Kg): | 149/122/113/91/60/44/33/22 | Rigidité statique pendante latérale (Kg/mm): | 22/15.6/13/9/6/4.6/3.3/2.2 |
| Rigidité suspension latérale (Kg/mm): | 18/12.5/10/7/4/3/2.8/1.7 | Matériel: | SS304 |
| Poids (kilogrammes): | 1.36/1.4/1.5/1.67/1.8/2.02/2.18/2.31 | Que ce soit pour prendre en charge la personnalisation du produit: | Oui |
| Surligner: | Amortisseur de vibration amortissant de câble métallique,Isolant directionnel de câble métallique d'Omni,Amortisseur de vibration de câble métallique 10HZ |
||
Représentation
Rigidité (kilovolt ou Ks) :
Les isolants de câble métallique montrent le comportement non linéaire de rigidité. Les petits débattements, habituellement liés à l'isolement de vibration, auront un taux différent de ressort que de plus grands débattements de choc. Nous édite des valeurs du valeur de rigidité de vibration (kilovolt) et et moyennes typiques de choc de rigidité (Ks) dans le catalogue. Ces valeurs peuvent être employées avec les équations fournies énumérées à la page 6 pour prévoir des performances système. Les valeurs de rigidité répertoriées sont pour des versions de plein-boucle. Pour des versions réduites de boucle, rapport la rigidité en divisant le nombre de boucles désirées par le nombre de pleines boucles.
Le câble métallique est la rigidité non linéaire de l'amortisseur de vibration. Formez la variable sous l'ofsmall de condition et grand, les vastes différences dans la dureté de rigidité.
L'utilisateur peut selon les paramètres du produit a été examiné du manuel et nous déduisons la formule du calcul et la sélection, peut également nous contacter, nos ingénieurs te fournira le guide de sélection.
Diagramme de taille de produit
| Nombre de produit | Haute (millimètres) | Largeur (millimètres) | Poids de produit (kilogrammes) | Méthode d'installation | Taille de trou (millimètres) | Taille de fil (millimètres) | Chandelle de réalésage | |
| JGX-127-8-X-3648-A-S | 76 | ± 2,54 | 92 | 1,81 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
| JGX-127-8-X-3047-A-S | 83 | 102 | 1,91 | |||||
| JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
| JGX-127-8-X-2313-A-S | 95 | 121 | 2,22 | |||||
| JGX-127-8-X-1957-A-S | 108 | 133 | 2,4 | |||||
| JGX-127-8-X-1735-A-S | 124 | 144 | 2,7 | |||||
| JGX-127-8-X-1512-A-S | 137 | 156 | 2,9 | |||||
| JGX-127-8-X-1201-A-S | 155 | 180 | 3,09 | |||||
Feuille d'essais d'ajustement de presse de direction de Pz
| Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
| 1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
| 2 | JGX-127-8-X-3047-A-S | 3047 | 38,1 | 708 | 333 |
| 3 | JGX-127-8-X-2869-A-S | 2869 | 43,2 | 613 | 278 |
| 4 | JGX-127-8-X-2313-A-S | 2313 | 48,8 | 457 | 196 |
| 5 | JGX-127-8-X-1957-A-S | 1957 | 59,9 | 340 | 137 |
| 6 | JGX-127-8-X-1735-A-S | 1735 | 74,7 | 261 | 96 |
| 7 | JGX-127-8-X-1512-A-S | 1512 | 85,9 | 207 | 74 |
| 8 | JGX-127-8-X-1201-A-S | 1201 | 102,6 | 148 | 49 |
45° a incliné la feuille d'essais de charge de montage de presse
| Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
| 1 | JGX-127-8-X-3648-A-S | 2580 | 44,7 | 539 | 236 |
| 2 | JGX-127-8-X-3047-A-S | 2157 | 52,8 | 398 | 168 |
| 3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
| 4 | JGX-127-8-X-2313-A-S | 1624 | 68,6 | 259 | 98 |
| 5 | JGX-127-8-X-1957-A-S | 1401 | 84,8 | 193 | 68 |
| 6 | JGX-127-8-X-1735-A-S | 1223 | 105,7 | 147 | 49 |
| 7 | JGX-127-8-X-1512-A-S | 1068 | 121,9 | 117 | 37 |
| 8 | JGX-127-8-X-1201-A-S | 823 | 144,8 | 83 | 25 |
Cisaillez la feuille de roulement d'essais de charge
| Nombre de courbe | Nombre de produit | Charge statique (N) | Déformation maximum (millimètres) | Rigidité kilovolt kN/m de vibration | Rigidité Ks kN/m d'impact |
| 1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
| 2 | JGX-127-8-X-3047-A-S | 1713 | 40,1 | 207 | 207 |
| 3 | JGX-127-8-X-2869-A-S | 1557 | 45,2 | 173 | 173 |
| 4 | JGX-127-8-X-2313-A-S | 1201 | 50,8 | 121 | 121 |
| 5 | JGX-127-8-X-1957-A-S | 801 | 56,9 | 81 | 81 |
| 6 | JGX-127-8-X-1735-A-S | 601 | 77,7 | 60 | 60 |
| 7 | JGX-127-8-X-1512-A-S | 445 | 90,9 | 46 | 46 |
| 8 | JGX-127-8-X-1201-A-S | 289 | 107,7 | 30 | 30 |
Haches d'isolant :
Les isolants de câble métallique sont les isolants multiaxes. Le diagramme ci-dessous inclut des définitions d'axe de charge et des considérations de débattement.
Atténuation : En général 5-15%, selon la taille et le niveau saisie. Pour des considérations de atténuation spécifiques, consultez svp Kacise.
Diagramme de taille de produit
Installation
Nous offrons une gamme complète d'installations, y compris, le trou est installés, vis principale fraisée pour installer, l'installation de fil, les choix de supérieur et les attelles inférieures et les trous de montage peuvent être configuration flexible. Nous fournissons pouce standard de deux ordres et métrique, rencontrez l'équipement, l'importation et l'exportation domestiques et étrangers des besoins en équipement. Les recouvrements de corde de fil d'acier, clients peuvent selon nos spécifications produit selon le nombre de tours de la sélection et de la réservation de produit de câble métallique. Le moins nombre de tours est 2 recouvrements, le plus utilisé généralement est 12 recouvrements, peut également être adapté aux besoins du client selon la demande du client.
Application
