Lieu d'origine: | Chine |
Nom de marque: | Kacise |
Numéro de modèle: | KLD801 |
Quantité de commande min: | 1 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton |
Délai de livraison: | 5-8 jours ouvrables |
Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 100+ |
Application: | liquide, liquide faiblement corrosif | Chaîne de mesure: | 0-10m |
---|---|---|---|
Connexion de processus: | filetage/bride | Taille de l'antenne: | Antenne objectif 22 mm |
Exactitude: | ± 2 mm | Catégorie de protection: | IP67 |
Qualité antidéflagrante: | Exd IIC T6 Go | Fréquence: | 76-81GHz |
Alimentation d'énergie: | Système à deux fils/quatre fils/six fils (DC24V/AC220V) | Sortie de signal: | 4~20mA/HART/RS485Modbus |
Surligner: | L'extérieur corrigent le capteur de niveau de l'eau de radar,Mètre de niveau du fluide KLD801,Capteur de niveau de l'eau de radar de fil |

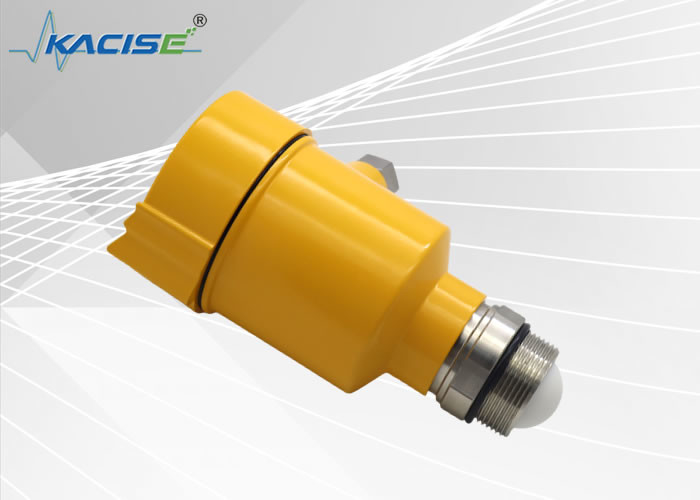

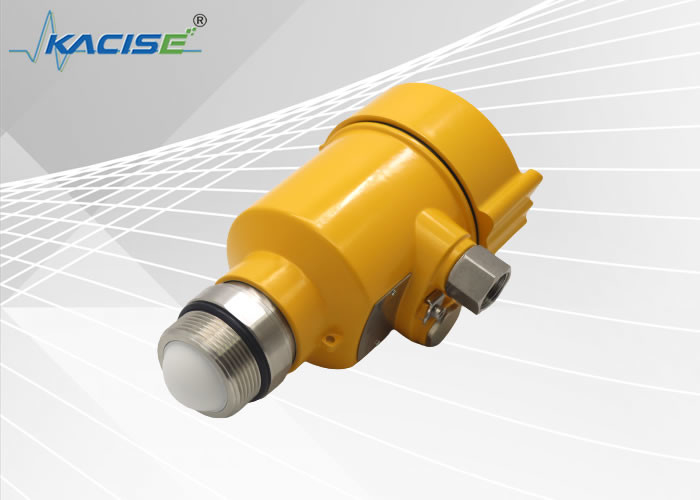

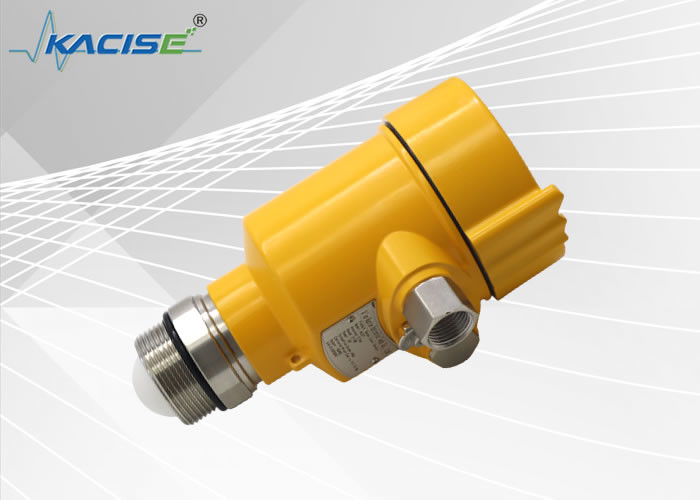

1. Aperçu de produit
Les produits de la série KLD80 sont les produits à fréquence modulée de radar de l'onde continue (FMCW) fonctionnant à 76-81GHz, soutenant des applications à quatre fils et à deux fils. Il y a les modèles multiples, la portée maximale du produit peut atteindre 120m, et l'angle mort peut atteindre 8cm. En raison de sa plus haute fréquence de fonctionnement et longueur d'onde plus courte, il est particulièrement approprié aux applications à semi-conducteur. La méthode de travail de transmettre et de recevoir les ondes électromagnétiques par une lentille a des avantages uniques dans la haute poussière et les environnements durs de la température (+200°C). L'instrument fournit la bride ou la fixation filetée, qui rend l'installation commode et facile.
Les principaux avantages du mètre de niveau de radar de FM de la série KLD80 sont comme suit :
Communication et élimination des imperfections
L'instrument peut être corrigé par LDM dans le domaine, et peut également être corrigé du côté de PC avec le logiciel facultatif d'ordinateur serveur. La connexion entre le mètre et le PC est comme suit :
pour communiquer avec :
1. USB au câble RS485 périodique (système à quatre fils) ;
2. USB au câble périodique de TTL (système à deux fils) ;
3. USB au Cerf-modem (système à deux fils) pour la communication.
4. Par l'élimination des imperfections de Bluetooth de téléphone portable, l'élimination des imperfections sur place est plus sûre et plus commode.
5. 4G réseau, élimination des imperfections à distance par le module à distance.
introduction 2.Product
Modèle KLD801 Liquide d'application, liquide corrosif faible Chaîne de mesure 0-10m Fil/bride de processus de connexion Antenne lenticulaire de la taille 22mm d'antenne ± 2mm d'exactitude Catégorie IP67 de protection Catégorie anti-déflagrante Exd IIC T6 gigaoctet Fréquence 76-81GHz Systèmes d'alimentation d'énergie à deux fils/à quatre fils/six de fil (DC24V/AC220V) Sortie 4~20mA/HART/RS485 Modbus de signal Montrez/programmeur de programmation avec l'élimination des imperfections de réseau à distance de Bluetooth/5G |
caractéristiques 3.Technical
Fréquence de transmission | 76GHz~81GHz |
Chaîne de mesure | 0~120m (liquide) |
Exactitude de mesure | ±2mm |
Angle de faisceau | 3°/6° |
Gamme de Constant Used diélectrique | ≥2 |
Chaîne d'alimentation d'énergie |
DC24V/AC220V système à 2 fils de system/4-wire system/6-wire |
Mode de communication |
Autobus de MODBUS CERF |
Sortie de signal |
4~20mA+RS485 4~20mA |
Sortie de défaut | 3.8mA, 4mA, 20mA, 21mA, prise |
Service terrain/programmation |
128 boutons de la matrice de points du × 64 display/4 peut être équipé du centre serveur l'établissement du logiciel |
La température/humidité industrielles |
T0 : - 40~85℃/≤95%RH ; T1 : - 40~200℃ ; T2 : - 40~500℃ ; T3 : - 40~1000℃ |
Shell Material | Fonte d'aluminium, acier inoxydable |
Type d'antenne | Antenne lenticulaire |
Pression de processus | -0.1~2.5MPa |
Entrée de câble | M20 * 1,5 ou 1/2NPT |
Câble recommandé | ² d'AWG18 ou de 0.75mm |
Degré de protection | IP67 |
Catégorie anti-déflagrante | Exd IIC T6 gigaoctet |
Méthode d'installation | Fil ou bride |
Poids net/poids brut | Configuration aléatoire |
Taille de caisse d'emballage | Configuration aléatoire |
Fréquence de transmission | 76GHz~81GHz |
dimensions 4.Structural
Schéma de principe de taille de structure de connexion de processus de filetage de tuyauterie à la température ambiante

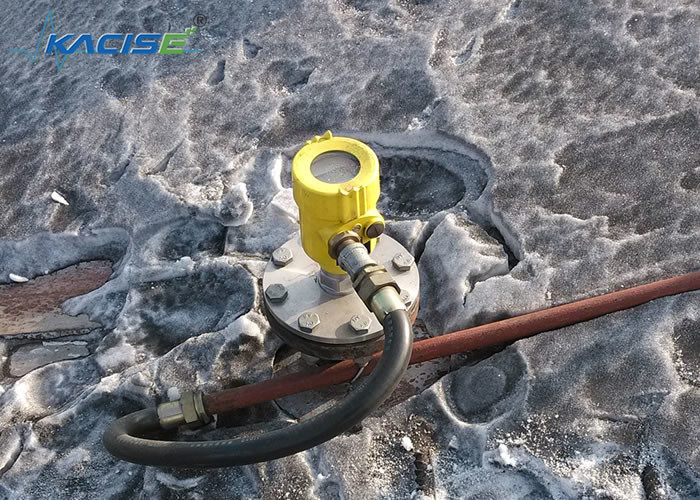

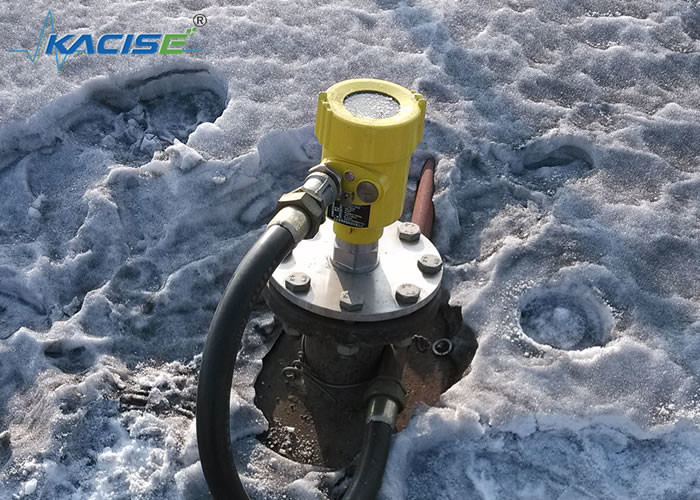

5. Installation
Deux points pour l'installation :
(1) alignent le niveau de matériel de cible pour s'assurer qu'il est perpendiculaire à l'avion de niveau matériel ;
(2) évitent des échos faux. Voyez les points suivants pour des conditions de travail typiques.
●Assurez-vous qu'il n'y a aucun objet de intervention, tel que des échelles et des étapes, dans la marge de poutre.
Schéma de principe du schéma 5 – 1 de la position d'installation d'instrument
●L'installation d'instrument s'assurera que la poutre d'antenne évite l'admission d'alimentation, suivant les indications du schéma 5-2.
Poutre d'antenne du schéma 5 – 2 évitant l'admission d'alimentation
●L'instrument sera installé au moins 20cm à partir du mur de navire, autrement il est susceptible de produire les lectures fausses, suivant les indications du schéma 5-3.
Remarques : La bobine liquide d'installation de mesure devrait être perpendiculaire à la terre.
Le schéma 5 – 3 installation au moins 20cm à partir du mur de navire
●Le conteneur solide de cône s'assurera que la poutre est dirigée au fond de réservoir autant que possible, autrement les résultats de mesure au fond de réservoir peuvent être inexacts, suivant les indications du schéma 5-4.
Le schéma 5 – 4 le réservoir conique s'assureront que la poutre est dirigée au fond de réservoir aussi loin que possible.
6. Diagramme de câblage de produit
6,1 diagramme de câblage des produits à quatre fils simples d'alimentation d'énergie de la clôture 24VDC de chambre
Fig. diagramme de câblage de 6-1 des produits à quatre fils
Dans l'application de système à quatre fils, la sortie analogique 4-20mA est deux terminaux distincts excepté le terminal d'alimentation de l'énergie 24V. En même temps, le système à quatre fils fournit également 485 terminaux de sortie, qui est commode pour la connexion et l'élimination des imperfections avec le PC ou le site exigeant l'interface 485.
6,2 diagramme de câblage de produit à deux fils simple d'alimentation d'énergie de la clôture 24VDC de chambre
Diagramme de câblage Fig.6-1 des produits à deux fils
Dans l'application de système à deux fils, en plus du terminal traditionnel d'alimentation d'énergie (sortie 4-20mA), l'instrument a également un terminal de réseau de télécommunications périodiques, il est commode relier qu'à l'équipement actuel du courant principal IOT ou à l'équipement de transmission transparent pour à télécommande et la correction.
Modèle Selection Table
mètre de niveau de radar de 80GHz FM
Modèle | Modèle KLD801 |
Permis |
P de type courant (non anti-déflagrant) Je d'une sécurité inhérente (Exia IIC T6 GA) Type antidéflagrant de D (Exd IIC T6 gigaoctets) |
Connexion de processus |
Fils de ½ de G 1 Une bride DN50/304 Bride DN80/304 de B Bride DN100/304 de C Bride DN125/304 de D Bride DN150/304 d'E Personnalisation spéciale de Y |
Type/matériel d'antenne |
Antenne lenticulaire de P 22mm Personnalisation spéciale de Y |
La température de processus |
Norme de V (- 40~120℃) Personnalisation spéciale de Y |
Unité électronique |
C.C de 2 (4-20) mA/24V à deux fils fil de C.C HART Two de 3 (4-20) mA/24V C.C de 4 (4-20) mA/220V à quatre fils C.C de 5 RS485/Modbus/24V à quatre fils 6 (4-20) sortie de fil de dc six de mA/RS485 /24V double |
Clôture/degré de protection |
L cavité simple d'Aluminium/IP67 Cavité de double de B Aluminium/IP67 Cavité 304/IP68 simple d'acier inoxydable de J |
Ligne entrante de câble |
M M20*1.5 ½ TNP DE N |
