Lieu d'origine: | La Chine |
Nom de marque: | Kacise |
Numéro de modèle: | KLD103 |
Quantité de commande min: | 1 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Carton |
Délai de livraison: | 5-8 jours de travail |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 100+ |
Milieu de mesure: | Liquide | Chaîne de mesure: | 0.3~150m |
---|---|---|---|
Connexion de processus: | Bride ≥DN80 /Thread G3 A | Température de processus: | -40~200℃/-40-110℃ (Athread) |
Pression de processus: | -0.1~1.0 MPA | Taille de l'antenne: | antenne lenticulaire de 76mm |
Matériau de l'antenne: | PTFE | Exactitude: | ±2mm |
Niveau de protection: | IP67 | Angle de lancement: | 3° |
Surligner: | Mètre de niveau du fluide de vague de modulation,mètre de niveau du radar 80G,Mesure de niveau ultrasonique de fréquence continue |

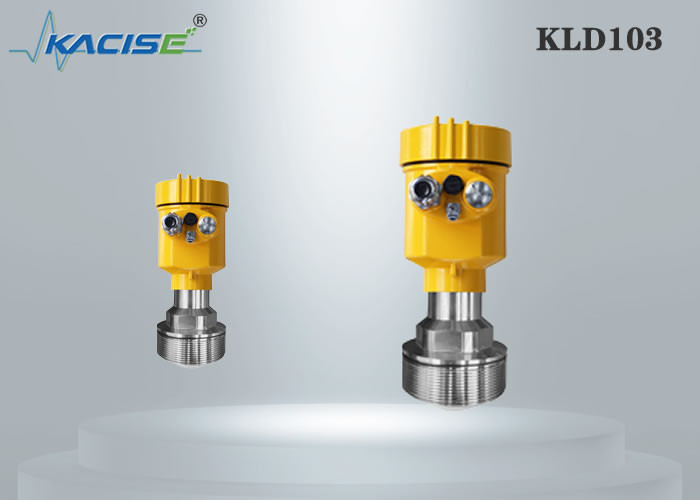

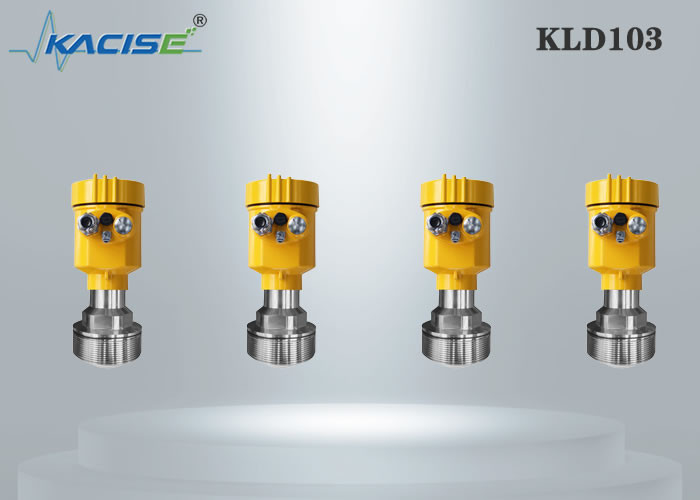

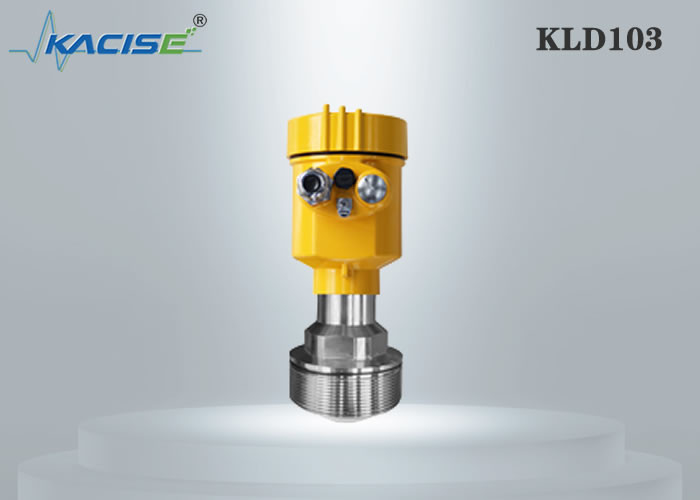

mètre de niveau de radar de 80G FM
Principe de mesure
Un signal radar est émis par l'intermédiaire d'une antenne, reflétée de la surface de produit et a reçu après un moment T. Le principe de radar utilisé est FMCW (onde continue à fréquence modulée).
Le FMCW-radar transmet un signal à haute fréquence dont la fréquence augmente linéairement pendant la phase de mesure (a appelé le champ de fréquence). Le signal est émis, réfléchi sur la surface de mesure et a reçu avec un à retard de temps, le temps de retard de T., t=2d/c, où d est la distance à la surface de produit et c est la vitesse de la lumière dans le gaz au-dessus du produit.
Pour davantage de traitement des signaux la différence Δf est calculée à partir de la fréquence transmise réelle et de la fréquence reçue. La différence est directement proportionnelle à la distance.
Une grande différence de fréquence correspond à une grande distance et vice versa. La différence Δf de fréquence est transformée par l'intermédiaire de Fourier Transform rapide (FFT) en spectre de fréquence et alors la distance est calculée du spectre. Les résultats de niveau de la différence entre la taille de réservoir et la distance mesurée.
Radar – les avantages d'un coup d'oeil
Peu ou pas d'entretien
– De non contact
– Aucune pièces mobiles
– Aucun recalibrage
Employez dans beaucoup d'installations
– Inchangé par les conditions de traitement
exactitude à hauteur
de gamme de mesure longue 100 m
pression à hauteur (> 2000 livres par pouce carré)
les températures à hauteur (°F) >800
fiabilité à hauteur (SIL 2 et 3)
Paramètre technique
Milieu de mesure | Liquide |
Chaîne de mesure | 0.3~150m |
Connexion de processus | Bride ≥DN80 /Thread G3 A |
La température de processus | -40~200℃/-40-110℃ (Athread) |
Pression de processus | -0.1~1.0 MPA |
Taille d'antenne | antenne lenticulaire de 76mm |
Matériel d'antenne | PTFE |
Exactitude | ±2mm |
Niveau de protection | IP67 |
Fréquence centrale | 80GHz |
Angle de lancement | 3° |
Source d'énergie |
System/DC24V à deux fils System/AC220V à quatre fils Six-fil system/DC12-24V |
Shell | Acier inoxydable en aluminium/en plastique/ |
Sortie de signal | Protocole system/4… 20mA/HART à deux fils Protocole system/4… 20mA/HART à quatre fils protocole 20mA/HART du Six-fil system/4… |
Taille de produit (unité : millimètre)
Application de champ
