| Lieu d'origine: | La Chine |
| Nom de marque: | Kacise |
| Numéro de modèle: | KDF1000 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 1740USD/pc |
| Détails d'emballage: | Carton |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100+ |
| Types de mesure: | vitesse, écoulement, profondeur d'eau, température de l'eau | Niveau de protection: | IP68 |
|---|---|---|---|
| but: | mesure en ligne | Mesure de profondeur d'eau: | 0.02m~10.00m |
| Résolution: | 2mm | Exactitude: | ±0.5% |
| Température ambiante: | 0~60ºC | Plage de débit: | 10 litres/sec~99999999 mètres cubes/heure |
| Alimentation d'énergie: | à piles, 12VDC | Signal de sortie: | 4-20MA |
| Surligner: | Débitmètre Doppler ultrasonique,Débitmètre Doppler de tuyaux de canaux,Mètre d'eau ultrasonique de ponceaux |
||

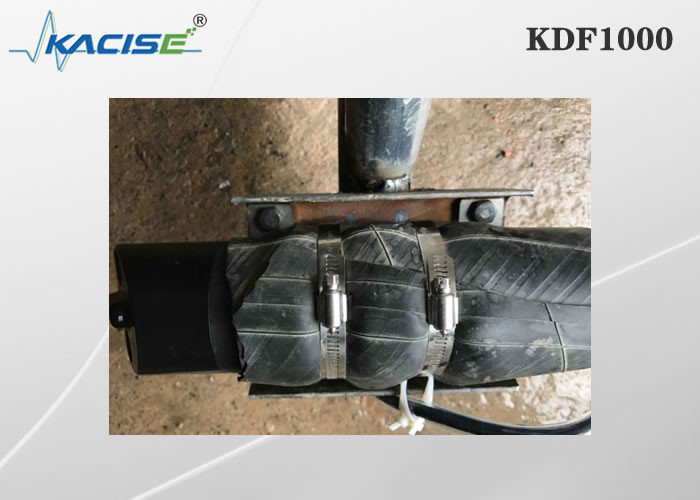

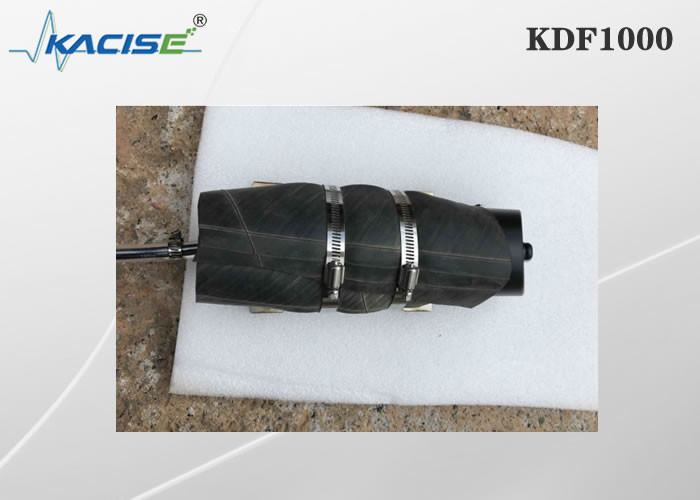

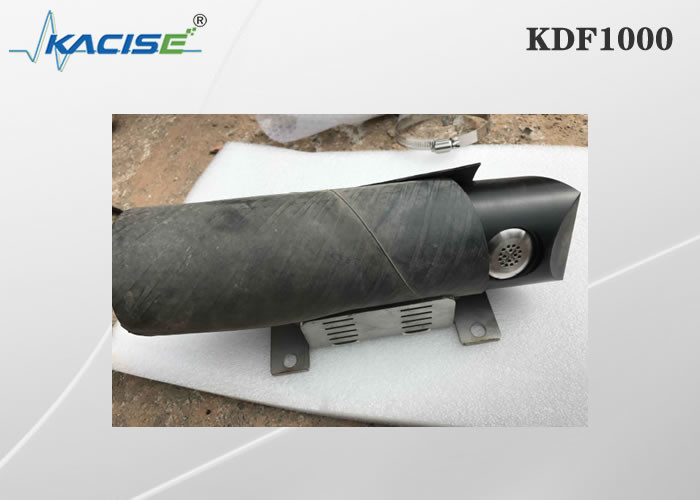

Débitmètre Doppler ultrasonique de KDF1000
Introduction
Le mètre KDF1000 à écoulement en série est un produit qui mesure la vitesse et l'écoulement de l'eau dans les eaux, les canaux, ou les canalisations naturels.
Le compteur de débit est divisé en deux parts : le capteur et le centre serveur, qui sont reliés par un câble.
Il peut mesurer la vitesse et l'écoulement de l'eau dans les canaux et les rivières, et le niveau d'eau est plus de 20 cm plus de haut que le dessus du capteur.
Il peut mesurer la vitesse et l'écoulement de l'eau dans des tuyaux et des ponceaux. Le niveau d'eau doit être plus de 20 cm plus de haut que le dessus du capteur, et le diamètre intérieur du tuyau doit être ≥ 500 millimètres.
Principe
Le capteur a deux transducteurs, on transmettant et on recevant. Quand le capteur fait face à la direction de l'écoulement d'eau, c.-à-d., sous les lieux de la mesure d'inversion d'écoulement :
1. Quand l'eau est toujours, la fréquence reçue est identique que la fréquence transmise.
2. Plus le débit est rapide, plus la fréquence recevait par le capteur de réception rapidement, qui sera plus haut que la fréquence de transmission.
3. Plus le débit est lent, plus la fréquence recevait par le capteur de réception lentement, mais elle sera plus haute que la fréquence de transmission.
Quand les mesures de capteur le long de la direction de l'écoulement d'eau :
1. Quand l'eau est toujours, la fréquence reçue est identique que la fréquence transmise.
2. Plus le débit est rapide, plus la fréquence recevait par le capteur de réception rapidement, mais elle sera inférieure à la fréquence transmise.
3. Plus le débit est lent, plus la fréquence recevait par le capteur de réception lentement, mais elle sera inférieure à la fréquence de transmission.
Le d'après ce qui précède, la vitesse et la direction d'écoulement d'eau peuvent être calculées.
Le capteur doit directement faire face à la direction de l'écoulement d'eau pendant l'installation et l'utilisation.
Paramètre technique
| Structure | type fendu ; |
| Types de mesure | vitesse, écoulement, profondeur d'eau, température de l'eau |
| Niveau de protection | IP68 |
| But | mesure en ligne |
| Chaîne de mesure de vitesse | la configuration standard est 0.03m/s~5.00m/s (profondeur d'eau au-dessus de capteur : 20cm) ; D'autres gammes de débit peuvent être adaptées aux besoins du client. |
| Écoulement Rate Measurement Resolution | 1mm/s ; |
| Coulent l'exactitude de mesure de vitesse | ±2~4% de vitesse d'écoulement mesurée ; |
| Mesure de profondeur d'eau | 0.02m~10.00m ; |
| Résolution | 2mm |
| Exactitude | ±0.5% ; |
| Température ambiante | 0~60ºC ; |
| Résolution | 0.1ºC ; |
| Écoulement Rate Range | 10 litres/sec~99999999 mètres cubes/heure |
| Alimentation d'énergie | à piles, 12VDC ; |
| Le signal de sortie (à piles) | RS485 ; |
| Contenu du signal de sortie RS485 | débit, écoulement instantané, écoulement cumulatif, niveau d'eau, la température |
| Le signal de sortie (bloc d'alimentation externe) | 4-20mA ; |
| contenu du signal de sortie 4-20ma | écoulement instantané |
| Fonction de transmission sans fil | accessoires facultatifs, transmission de données au logiciel serveur de fond par l'intermédiaire de GPRS mobile. Ayez besoin du client a un serveur avec un IP address fixe, ou un serveur loué de nuage. |
| Longueur de câble entre le capteur et l'émetteur | 10 mètres ; |
| Types de voies d'eau examinées | tuyaux, canaux, courants naturels, rivières ; |
| Conditions liquides de pH | Valeur du pH entre 6-8, non-corrosif au capteur. |
| Condition liquide de la température | 0~50℃ |
| Condition liquide de pression | 1 pression atmosphérique standard dans l'environnement naturel |
| Alimentation d'énergie pour le débitmètre | 11~14VDC, courant est 250mA. |
| Puissance fonctionnante continue | 14V×250ma=14V×0.25A=3.50W. |
Statut standard de mesure
Après mise sous tension, le débit et le débit seront sortie après 60 secondes, et alors des données seront sortie toutes les 15-20 secondes.
Dans l'état standard de mesure, le capteur envoie directement 485 signaux pour se relier au centre serveur, et le centre serveur produit deux genres de données : débit et débit par l'interface 485.
