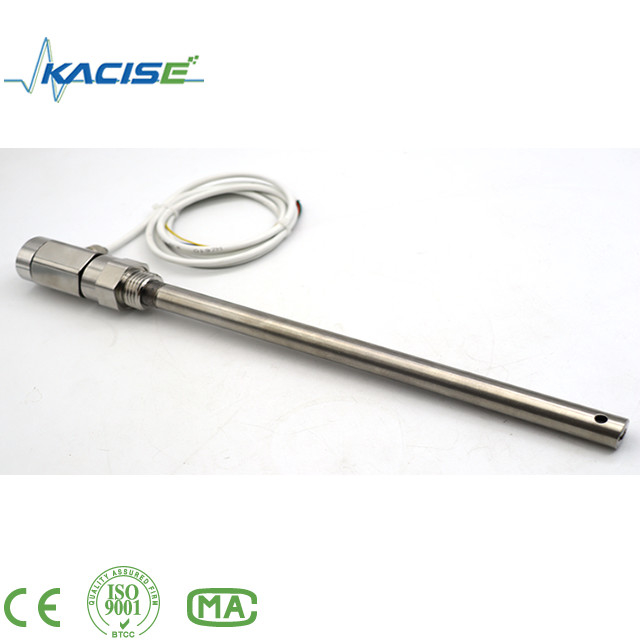

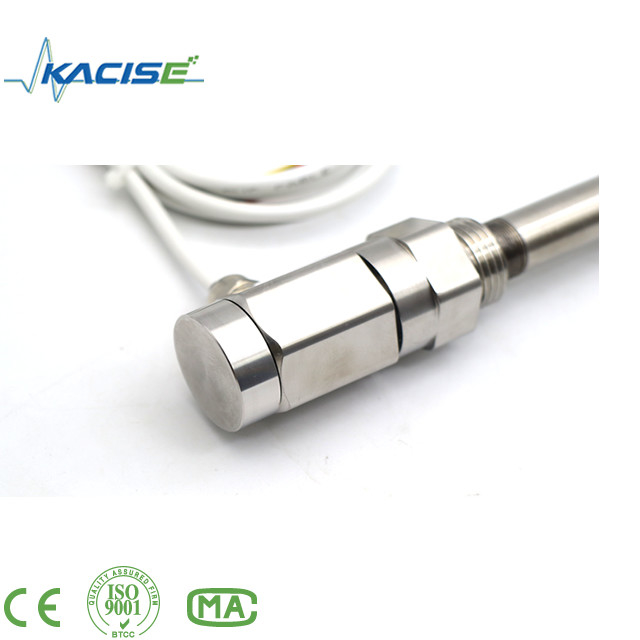

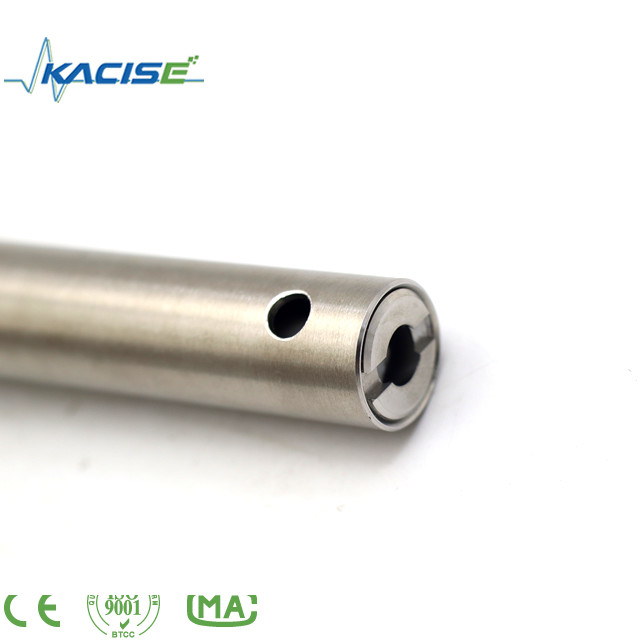

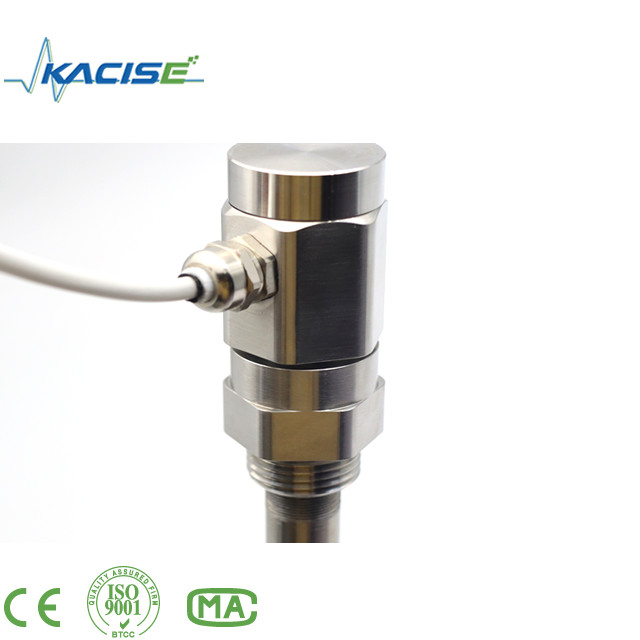

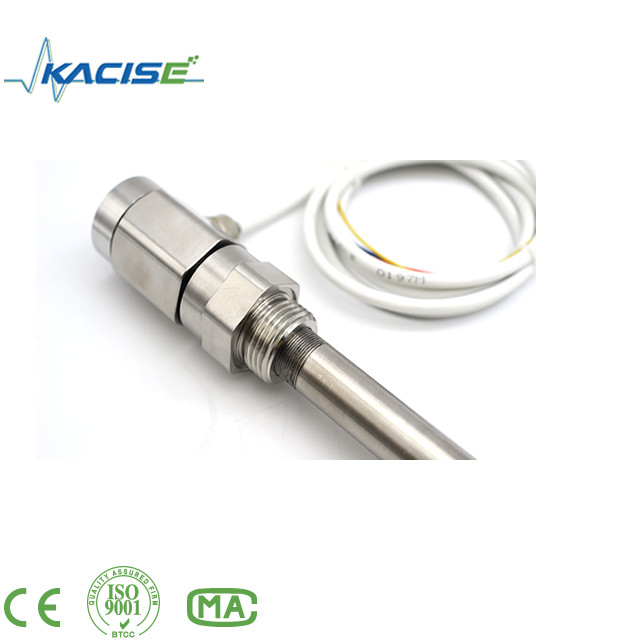

Capteur de niveau de liquide à haute température

Capteur de niveau capacitif de KSLV605

4 Structure

Les capteurs de niveau de liquide capacitifs ont des structures différentes en raison de différentes occasions d'application etPar ailleurs, la structure principale du capteur peut être divisée en deux parties:partie et la partie émetteur. comme le montre l'image:

A dans l'image montre le capteur, qui sonde directement dans l'équipement du conteneur ou mesuredans le milieu de mesure du tube de mesure

B et C figurant sur la figure sont les brides de raccordement en phase gazeuse et en phase liquide du niveau liquideinstruments de mesure et de commande, utilisés pour le raccordement des brides de l'équipement, etle liquide et la pression dans l'équipement sont attirés vers la bouteille de mesure.

D sur la figure montre la bouteille de mesure de l'instrument de mesure et de contrôle du niveau du liquide,qui peut former une capacitance avec l'électrode du capteur.

E représenté sur la figure est la bride des eaux usées, qui peut décharger régulièrement la saleté dans le liquidel'instrument de mesure et de contrôle vers l'extérieur, conserver l'intérieur du tube de mesure du liquidenettoyer l'instrument de mesure et de contrôle du niveau et empêcher le capteur d'adhérer à la saleté.

F représenté sur la figure est l'émetteur, qui est un dispositif de conversion de la capacité à la capacité standardIl est le centre de l'ensemble de l'instrument de mesure et de contrôle du niveau du liquide.La fonction principale est de recevoir l'accroissement de la variation de capacité causé par la variation du niveau du liquide envoyée parLe capteur, et puis après conversion, il sort un signal de courant standard de 4-20mADC.Il adopte des dispositifs intégrés militaires, avec une faible consommation d'énergie, une résistance à haute température, une résistance élevée à l'usure et une résistance élevée à la corrosion.Il est donc nécessaire de vérifier la fiabilité et de satisfaire aux exigences de sécurité intrinsèque.

Remarque: entre l'émetteur et le tube de mesure se trouve une pièce d'étanchéité composéede plusieurs joints, qui peuvent assurer que le milieu de mesure est en contact avec le capteur maisCette section est une partie importante de l'étanchéité, s'il vous plaît ne pasle démonter sans le consentement du fabricant afin d'éviter les accidents.

5 Affichage

6 Le câblage

KSLV606 (modèle d'affichage) a deux modes de câblage: l'un est RS485, l'autre est 4-20mA.

1) RS485

2) 4 à 20 mA

Après l'installation, lorsque vous l'utilisez pour la première fois, assurez-vous d'ouvrir d'abord la vanne de phase gazeuse, etouvrir la vanne de phase liquide pour s'assurer que le niveau du liquide ne fluctue pas violemment, provoquanterreurs de mesure.

En outre, il convient de veiller à ce que les joints des câbles de connexion soient en bon contact etDans le cas d'une utilisation à long terme, veillez à la décharge régulière des eaux usées, afin d'éviter lesl'accumulation de saleté et affectent les performances de l'instrument.C-liquide de carbone, Baohe tour d'eau chaude, piscine d'égouts et autres milieux sales à titre d'exemple, il devraitLes décharges doivent être assurées 1 à 2 fois par semaine, tandis que le milieu nettoyant doit être déchargé 1 à 2 fois par semaine.Deux fois par mois.Le boîtier de l'émetteur doit être étroitement enveloppé pour empêcher l'eau, le milieu corrosif ou le gaz de pénétrer.Il est interdit d'entrer en collision avec une force extérieure et de le démanteler par des non-professionnels.Il existe trois méthodes de câblage courantes pour les émetteurs: comme indiqué au point a) b) c)





Comme le montre la figure ci-dessus, il existe trois méthodes de câblage pour l'émetteur de l'instrument de mesure et de contrôle du niveau du liquide.La figure a) montre le schéma de câblage de l'émetteur directement et le compteur d'affichage numériqueLa figure b) montre le schéma de câblage de l'émetteur et du système de commande DCS. Le système de commande fournit 24 V et est relié à l'émetteur.La figure c) montre le schéma de raccordement de l'émetteur alimenté par la barrière de sécuritéLes utilisateurs peuvent se référer aux trois méthodes de câblage ci-dessus pendant l'installation.

Xi'an Kacise est qualifié avec les certificats ISO 9001-2008, GJB 9001B-2009, CE, sûreté intrinsèque à l'épreuve des explosions et sûreté isolée à l'épreuve des explosions, etc.qui garantissent que nos produits sont conformes aux normes internationales.

Nous sommes spécialisés dans la fabrication d'instruments de mesure de pression, de niveau et de débit et de produits connexes depuis 10 ans.grâce aux efforts de tout notre personnel, nous sommes devenus un fabricant professionnel d'instruments de mesure et un fournisseur de solutions.

À l'heure actuelle, les capteurs Kacise ont déjà été exportés vers l'Amérique, l'Espagne, l'Australie, le Chili et 20 autres pays et régions, et ont reçu de nombreux commentaires favorables.Nos distributeurs à l'étranger augmentent également.Nous considérons que les prix raisonnables, le temps de production efficace et le bon service après-vente sont notre principe et nous espérons coopérer avec plus de clients pour un développement mutuel.

1Q: Quelles informations doivent être fournies pour choisir le capteur de niveau ultrasonique approprié?

R: Veuillez nous fournirchamp d'application,production,portée de mesure,moyen (type liquide),température,méthode d'installationSur la base de ces informations, nous pouvons choisir le modèle et le devis rapidement.

2Q: Comment pouvons-nous garantir la qualité?

R: toujours un échantillon par production avant la production en série;

Toujours inspection finale avant expédition.

3 Q: Êtes-vous une entreprise commerciale ou un fabricant?

R: Nous sommes un fabricant agréé ISO9001 spécialisé dans les instruments de mesure de niveau et de suivi.

Le service OEM et ODM est disponible. Bienvenue à nous rendre visite.

4Q: Avez-vous une garantie?

R: Oui, nous avons une garantie de 12 mois.

5Q: Quelles sont vos conditions de paiement?

R: Nous prenons en charge T/T, PayPal et l'assurance commerciale.

Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.

6Q: Quel est le mode de paiement de l'assurance commerciale?

R: C'est un service gratuit qui peut protéger vos commandes du paiement à la livraison.

Et nous avons maintenant 104 USD.000.00 de caution pour assurer vos ordres.

7Q: Quelles sont vos données de livraison?

R: Les données de livraison sont d'environ 3 à 15 jours ouvrables après réception du paiement.

8. Q: Quelle est votre MOQ?

A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
