| Lieu d'origine: | Shanxi, Chine |
| Nom de marque: | KACISE |
| Numéro de modèle: | Série KTFL |
| Prix: | $200.00 - $1,000.00/pieces |
|---|---|
| Détails d'emballage: | <p>Carton or customers requests available<br/>Diesel flow meter</p> |
| Capacité d'approvisionnement: | 1000 morceaux/morceaux par Compteur de débit d'huile de semaine |
| nom: | compteur de débit d'huile | Application: | Station service |
|---|---|---|---|
| Mots-clés: | compteur de débit d'huile | Exactitude: | 0,5%, 1% |
| Milieu: | Carburant diesel | Type: | compteur de débit de turbine |
| Alimentation d'énergie: | 24VDC | Sortie: | 4-20mA /RS485 |
| Port: | Tianjin ou autre | ||
| Surligner: | Compteur de débit de turbine d'exactitude de 1%,Type compteur de turbine de carburant diesel de débit,Compteur de débit de la turbine 24VDC |
||

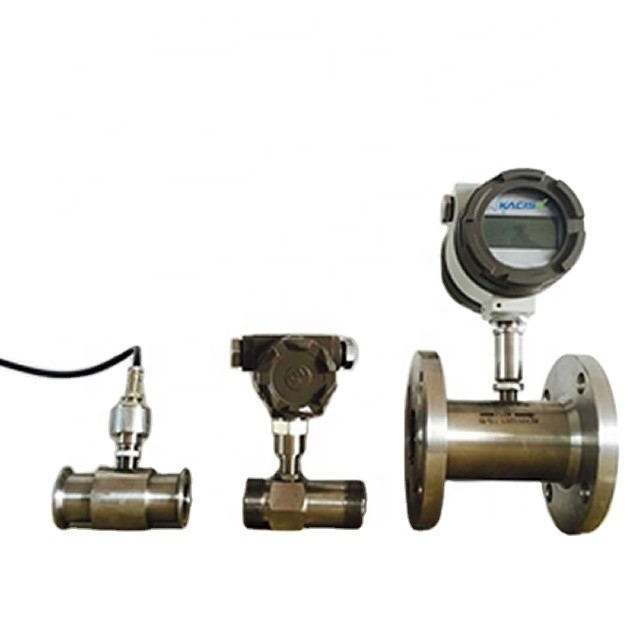

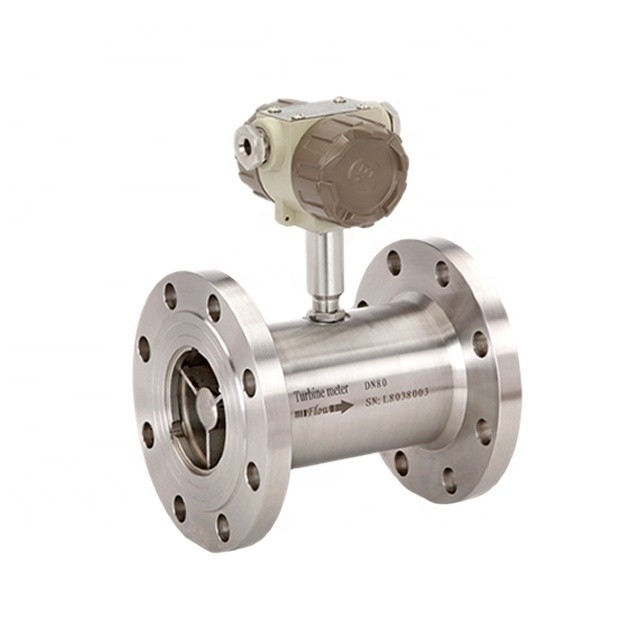

Débitmètre à distance pour turbine diesel de pointe d'huile
Présentation détaillée du débitmètre
Le débitmètre à turbine utilise une technologie avancée de microprocesseur à puce unique de faible puissance, un capteur de débit à turbine développé et un totalisateur d'affichage, l'intégration d'un nouveau compteur intelligent, avec une structure compacte, des lectures intuitives claires, une haute fiabilité, sans interférence d'alimentation extérieure, anti-foudre, avantage évident à faible coût, il est largement utilisé pour mesurer les tuyaux fermés et l'acier inoxydable 1Cr18Ni9Ti, 2Cr13 et le corindon Al2O3, le carbure ne se corrode pas et ne contient pas de fibres, particules et autres impuretés, la viscosité cinématique à la température de fonctionnement est inférieure à 5 × 10-6 m² / s de liquide, pour une viscosité cinématique supérieure à 5 × 10-6 m² / s de liquide, peut être un contrôle quantitatif, une alarme excessive, etc., est un débitmètre et un compteur d'énergie idéaux.
Objets de mesure : pétrole, liquides organiques, liquides inorganiques, gaz de pétrole liquéfié, gaz naturel, gaz de houille et fluides cryogéniques.
Caractéristiques du débitmètre diesel
Applicationsdu débitmètre de pointe
Spécifications du débitmètre à turbine diesel de pointe à distance
|
Paramètres |
Valeur |
Unité |
|
|
Diamètre |
Fil |
4, 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 |
mm |
|
Bride (pince) |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
mm |
|
|
Insertion |
150, 200, 250, 300, 350, 400, 500~1 100 |
mm |
|
|
Précision |
±1, ±0,5, ±0,2 (personnalisé) |
%R |
|
|
Rapport de portée |
1:10, 1:15, 1:20 |
|
|
|
Matériau du capteur |
Acier inoxydable 304, 316(L), etc. |
|
|
|
Fonctionnement environnement |
Température moyenne. |
-20~120 |
°C |
|
Température ambiante |
-20~60 |
°C |
|
|
Humidité relative |
5%~90% |
|
|
|
Pression atmosphérique |
86~106 |
KPa |
|
|
Sortie de signal |
Impulsion,4 ~ 20 mA |
|
|
|
Interface de communication |
RS485,HART, etc. |
|
|
|
Source de courant |
Externepouvoir |
+24+15%,Ondulation ≤ ± 5 %, Application à 4 ~ 20 mA,Impulsion,RS485 |
VCC |
|
Alimentation interne |
1 batterie au lithium groupe 3.0V10AH, tension de fonctionnement 2,0 ~ 3,0 V |
|
|
|
Ligne de signalisation interface |
Type de base |
Connecteur Houseman ou propre câble à trois conducteurs |
|
|
Type antidéflagrant |
Filetage interne M20×1,5 |
|
|
|
Qualité antidéflagrante |
ExiaIICT4 ou ExdIIBT6 |
|
|
|
Niveau de protection |
IP65 ou supérieur (personnalisé) |
|
|
|
Diamètre (mm) |
Portée standard (m3/h) |
Portée étendue (m3/h) |
|
4 |
0,04 ~ 0,25 |
0,04 ~ 0,4 |
|
6 |
0,1 ~ 0,6 |
0,06 ~ 0,6 |
|
dix |
0,2 ~ 1,2 |
0,15~1,5 |
|
15 |
0,6 ~ 6 |
0,4 ~ 8 |
|
20 |
0,8 ~ 8 |
0,45~9 |
|
25 |
1~10 |
0,5~10 |
|
32 |
1,5~15 |
0,8 ~ 15 |
|
40 |
2~20 |
1~20 |
|
50 |
4~40 |
2~40 |
|
65 |
7~70 |
4~70 |
|
80 |
10~100 |
5~100 |
|
100 |
20~200 |
10~200 |
|
125 |
25~250 |
13~250 |
|
150 |
30~300 |
15~300 |
|
200 |
80~800 |
40~800 |
Selon la demande du client, nous pouvons personnaliser les paramètres correspondants.

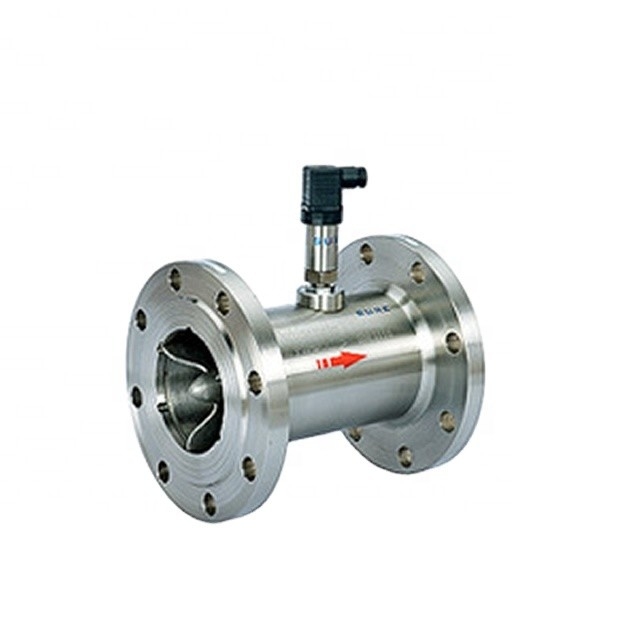

Débitmètre diesel à distance GXTFM-R
Le site lui-même n'a pas de fonction d'affichage, seul le flux de sortie du signal à distance, le flux du signal peut être divisé en signal d'impulsion et signal de courant, particulièrement adapté aux instruments d'affichage secondaires, PLC, DCS et autres systèmes de contrôle avec l'ordinateur.
|
Paramètre |
Valeur |
|
|
Source de courant |
24 V CC ± 15 % (Ondulation≤5 %, perte d'énergie<0,5 W) |
|
|
Plage de fréquence du signal d'entrée |
0~3000Hz |
|
|
Sortie 4-20 mA |
Capacité de chargement |
≤600Ω |
|
Sortie d'impulsion |
Capacité de chargement |
>1100Ω |
|
Amplitude de niveau haut/bas |
>22V / <0,8V |
|
|
Largeur d'impulsion |
1/2 aileron × 1000 (ms) |
|

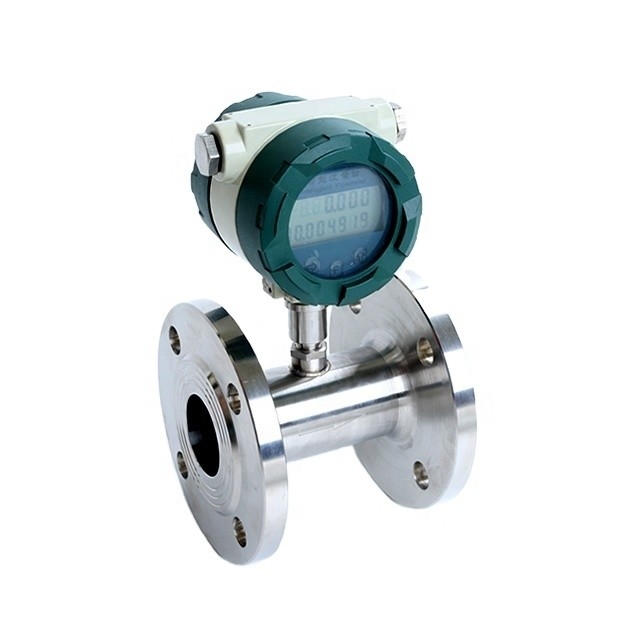

Le site lui-même avec fonction d'affichage sur le terrain, le signal de débit peut être une sortie à distance, deux unités d'affichage disponibles, plusieurs modes de sortie de signaux électriques en option.
|
Paramètre |
Valeur |
|
|
Source de courant |
Alimentation externe |
24 V CC ± 15 % (Ondulation≤5 %, perte d'énergie<0,5 W) |
|
Alimentation interne |
3 V CCbatterie au lithium (tension de fonctionnement 2,0 V ~ 3,0 V,Travail durable pendant plus de 12 mois) |
|
|
Plage de fréquence du signal d'entrée |
0~3000Hz |
|
|
Sortie d'impulsion |
Capacité de chargement |
>1100Ω |
|
Amplitude de niveau haut/bas |
>22V / <0,8V |
|
|
Largeur d'impulsion |
1/2 aileron × 1000 (ms) |
|
|
Sortie courant |
Capacité de chargement |
≤900Ω |
|
Deux fils |
4-20mA |
|
|
Trois fils |
0-20mA |
|
|
Interface de Communication |
RS485, utilisant MODBUS |
|
Écran LCD à matrice de points rétroéclairé, affichage complet en anglais, faible consommation d'énergie, plusieurs unités d'affichage sont disponibles et plusieurs modes de sortie de signaux électriques en option.
|
Paramètre |
Valeur |
|
|
Source de courant |
Alimentation externe |
24 V CC ± 15 % (Ripply≤5 %, perte d'énergie <0,5 W) |
|
Alimentation interne |
3,6 V CCbatterie au lithium (tension de fonctionnement 2,3 V ~ 3,6 V,Travail durable pendant plus de 12 mois) |
|
|
Plage de fréquence du signal d'entrée |
0~3000Hz |
|
|
Sortie d'impulsion |
Capacité de chargement |
>1100Ω |
|
Amplitude de niveau haut/bas |
>22V / <0,8V |
|
|
Largeur d'impulsion |
1/2 aileron × 1000 (ms) |
|
|
Sortie courant |
Capacité de chargement |
≤880Ω |
|
Deux fils |
4-20mA |
|
|
Trois fils |
4-20mA |
|
|
Interface de Communication |
RS485, utilisant MODBUS |
|
Débitmètre à turbine à carburant diesel Mini GXTFM-M
La répétabilité ± 0,25 % présente une forte résistance à la corrosion, adaptée aux températures élevées, aux pressions élevées et aux environnements difficiles.
|
Paramètre |
Valeur |
||
|
Gamme |
Diamètre (mm) |
Plage de mesure(L/min) |
Facteur de compteur (cm3/lutin) |
|
1.15 |
0,035~1,60 |
0,50 |
|
|
13h30 |
0,010~1,86 |
0,60 |
|
|
1,50 |
0,045 ~ 2,08 |
0,67 |
|
|
2h00 |
0,085~2,32 |
1.02 |
|
|
2,50 |
0,120 ~ 2,40 |
1,44 |
|
|
3,70 |
0,150~3,00 |
2.28 |
|
|
Pression maximale |
20,0 bars |
||
|
Perte de pression |
2,0 bars |
||
|
Temp.gamme |
-10°C/+100°C |
||
|
Niveau de précision |
±1% |
||
|
Raccordement des tuyaux |
Filetage interne G1/4 (Personnalisable) |
||
|
Mode d'installation |
Pose horizontale |
||
|
Dimension(L×B×H) |
55×40×47mm |
||
|
Poids |
Environ 300g |
||
|
Attestation |
NSF,CE |
||
Nos services
Le capteur peut être personnalisé selon votre demande spéciale. Nous pouvons fournir un service de conseil technique à votre utilisateur.
Le principe de qualité :La qualité est la meilleure vente
Paiement:Nous acceptons T/T, PayPal, Western Union, MoneyGram, Escrow
Expédition:
1. Toutes les pièces seront expédiées dans un délai de 1 à 3 jours ouvrables après confirmation du paiement.
2. DHL/FEDEX/UPS/EMS/TNT/poste chinoise/Aramex
3. Nous ne sommes pas responsables des accidents de force majeure, des retards ou d'autres problèmes, comme le service d'expédition.
Service après-vente
Nous pouvons vous offrir un bon support technique et une bonne garantie après service en tant que fabricant professionnel.
Garantie : Un an
Pendant la garantie, si les marchandises après la livraison sont endommagées par une erreur causée uniquement par un problème de qualité, les marchandises peuvent être retournées pour réparation et entretien gratuits.Cependant, si les marchandises sont endommagées par une erreur causée par un facteur artificiel ou de force majeure de l'utilisateur, nous ne serons pas responsables de la réparation et de l'entretien gratuits.
