Lieu d'origine: | Shaanxi, Chine |
Nom de marque: | Kacise |
Numéro de modèle: | GXPS610 |
Prix: | $88.00 - $210.00/sets |
---|---|
Détails d'emballage: | Chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards |
Capacité d'approvisionnement: | 10000 morceaux/morceaux par Semaine négociable |
Chaîne de pression: | 3m 5m 10m 15m 20m | Le signal de sortie: | (4~20) mA, cerf, Max Load 500ohm |
---|---|---|---|
Précision: | 10mm | Alimentation d'énergie: | À deux fils/C.C 24V |
Communication: | RS485, cerf, Modbus | Sortie de relais d'alarme: | C.A. 250V 5A/C.C 30V 5A |
La température de capteur: | -50℃~+100℃ | Estimation de protection: | IP67 |
Connecteur d'Electricial: | G1/2 ou M20 X 1,5 | Max Sensor Length: | 30 M |
Port: | Changhaï ou d'autres ports requis par des clients |
1.Principe de fonctionnement:

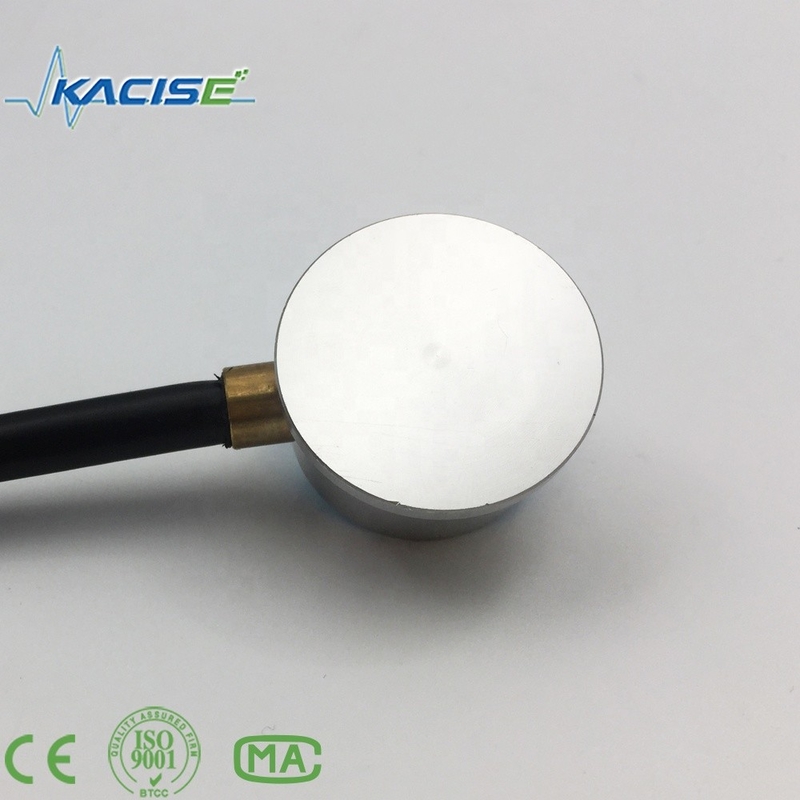

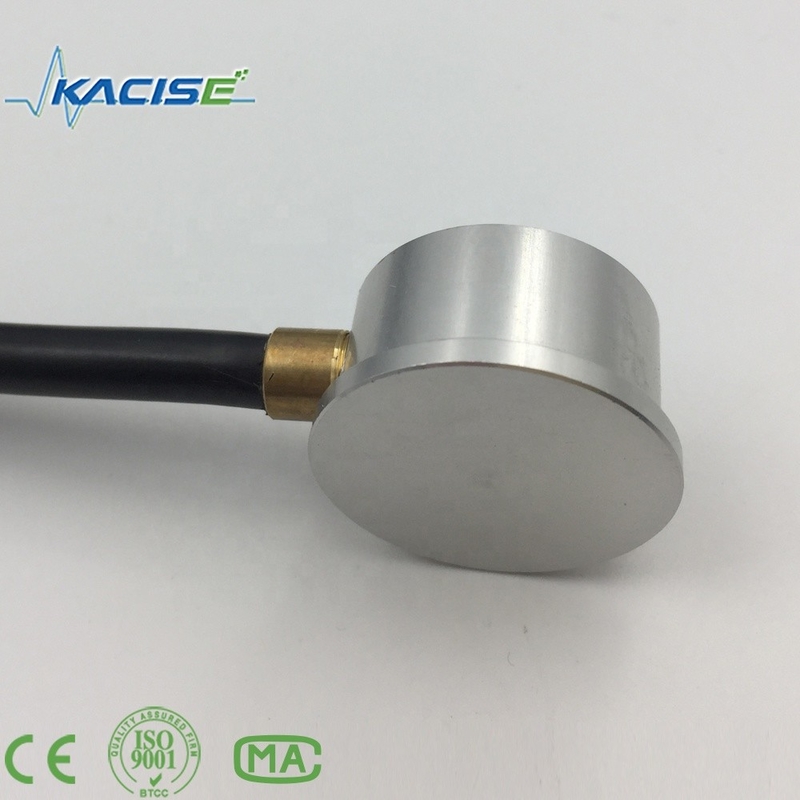

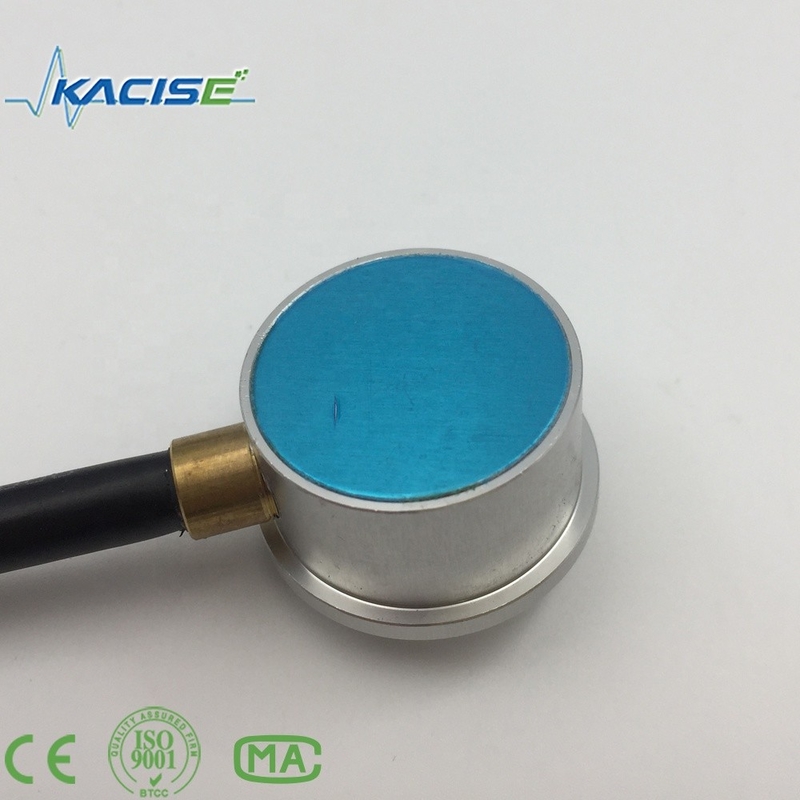

La pince sur le capteur de niveau du réservoir d'huile de carburant à longue distance adopte le principe du sonar.Le capteur qui est collé à la surface du réservoir va recueillir les signaux sonar et calculer le niveau exact du liquide par la technologie de traitement sonar professionnel, une technologie de traitement de signal à grande vitesse et un algorithme breveté.La valeur doit être affichée sur le site et simultanément transmise au centre de contrôle par des signaux analogiques de 4 à 20 mA.Il peut également être calibré localement via HART, RS-485 et infrarouge.
Comme on peut le voir sur la figure ci-dessus, le capteur transmet les signaux sonar et reçoit ensuite les signaux d'écho après avoir été réfléchi par la surface du liquide.Ensuite, le temps nécessaire est calculé par un algorithme spécifique.Et le système doit calculer la hauteur du liquide via le formulaire ci-dessous:
H=αV (t-t1) /2
H: hauteur du liquide
v: vitesse du son dans le liquide
t: temps entre le signal transmis et le signal reçu
t g: temps de propagation dans la paroi du réservoir
α:facteur de compensation des liquidités
2.Caractéristiques techniques:
3.Guide d'installation:
4Spécifications techniques:
Spécifications | Va)Je...Vouse |
Plage de pression | 3m 5m 10m 15m 20m |
Produits | (4 ~ 20) mA, Hart, charge maximale 500 ohm |
Résolution d'affichage | 1 mm |
Précision | 10 mm |
Le pouvoir | Deux fils / DC 24V |
La communication | RS485, Hart et Modbus |
Sortie du relais d'alarme | Pour les appareils de commande électronique, le réglage de l'alimentation doit être effectué à l'aide d'un système de commande électronique. |
Température de compensation | -20°C à 70°C |
Température du capteur | -50°C à +100°C |
Certificat de sécurité | ExdIICT6
|
Classement de protection | Pour la protection contre la corrosion |
Affichage | écran LCD de 128 x 64 |
Connecteur électrique | G1/2 ou M20 x 1.5 |
Longueur maximale du capteur | 30 m |
Le poids | 2 kilos |
Zone morte | 5% de la plage (maximum) |
24 V | DC 24V Entrée de puissance &4~20 mA Sortie de signal |
MEA | Capteur de mesure |
485 | RS485 et communication Modbus |
Relais | Sortie du relais d'alarme |
Tous nos produits sont fabriqués par des travailleurs expérimentés, et testés au moins 3 fois avant d'être expédiés pour s'assurer de la qualité.
Chaque unité dispose d'une boîte individuelle et les boîtes sont emballées dans un grand carton, ce qui garantit que les marchandises sont toujours en bon état lorsqu'elles arrivent chez nos clients.
Xi'an Kacise est certifiée par ISO 9001-2008, GJB 9001B-2009, CE, sûreté intrinsèque à l'épreuve des explosions et sûreté isolée à l'épreuve des explosions, etc.qui assurent que nos produits sont conformes aux normes internationales.
Nous sommes spécialisés dans la fabrication d'instruments de mesure de pression, de niveau et de débit et de produits connexes depuis 10 ans.grâce aux efforts de tout notre personnel, nous sommes devenus un fabricant professionnel d'instruments de mesure et un fournisseur de solutions.
Actuellement, le capteur Kacise est déjà exporté vers l'Amérique, l'Espagne, l'Australie, le Chili et 20 autres pays et régions, et a reçu de nombreux commentaires favorables.Nos distributeurs à l'étranger augmentent également.Nous considérons que les prix raisonnables, le temps de production efficace et le bon service après-vente sont notre principe et nous espérons coopérer avec plus de clients pour un développement mutuel.
