| Lieu d'origine: | Shaanxi, Chine |
| Nom de marque: | GX support OEM |
| Numéro de modèle: | GXPS140 |
| Prix: | $350.00 - $800.00/pieces |
|---|---|
| Détails d'emballage: | 1pc/box, beaucoup de boîtes cartonnent, ou ont adapté disponible aux besoins du client. |
| Capacité d'approvisionnement: | 1000 morceaux/morceaux par Quart |
| Port: | Changhaï ou autre |
|---|

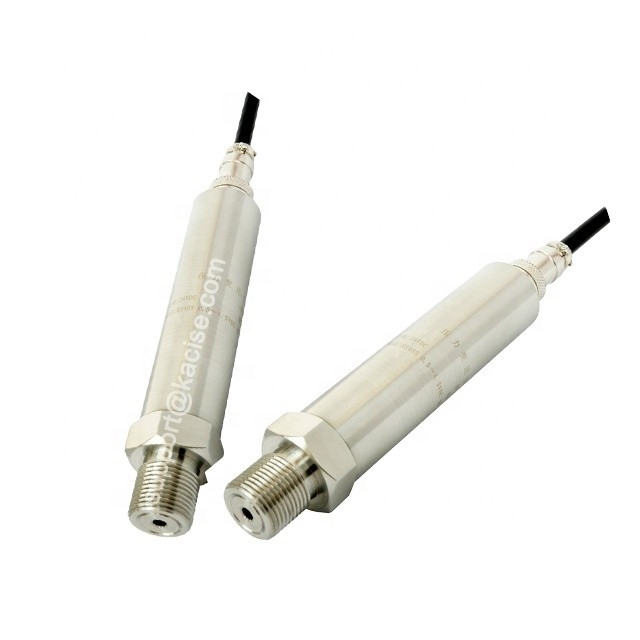

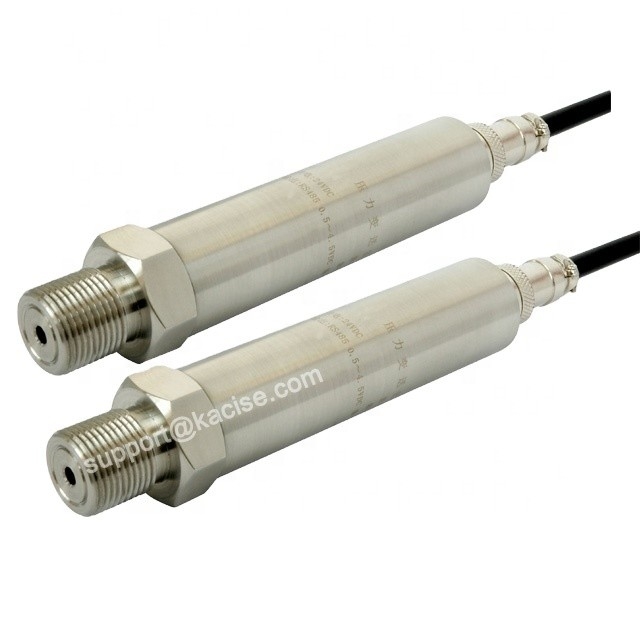

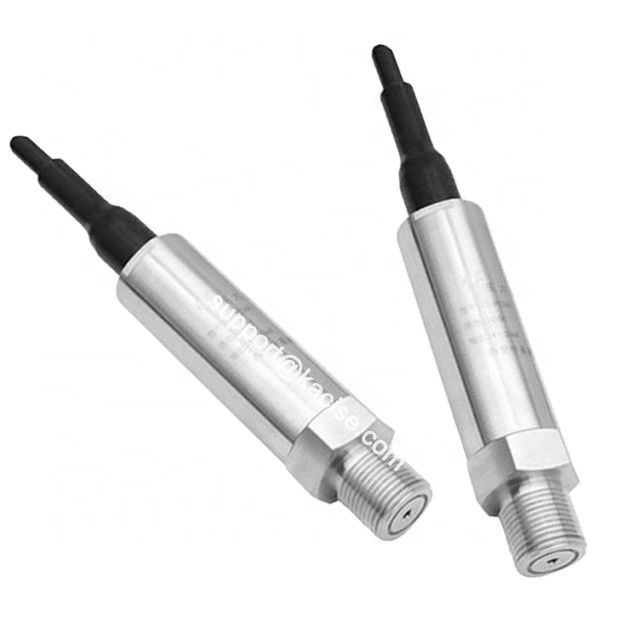

GXPS140 excellente stabilité à long terme transducteur de pression micro-structure
1. Paramètre
|
Les spécifications |
GXPS140 |
|||||
|
Médium de mesure |
Liquides non corrosifs contenant du silicium, de l'acier inoxydable, du verre, de l'adhésif isolant ou des gaz |
|||||
|
Distances |
Pour les véhicules à moteur électrique |
|||||
|
Précision |
± 0,1% FS |
± 0,2% FS, |
± 0,5% FS (typique) |
|||
|
Surcharge de pression |
≥ 150% FS |
|||||
|
Impédance d'entrée / de sortie |
1kΩ à 6kΩ |
|||||
|
Stabilité |
00,2% FS/an (typique) |
|||||
|
Produit à pleine échelle |
80mvdc ± 10mvdc |
|||||
|
Sortie du point zéro |
≤ ± 2mvdc |
|||||
|
Énergie électrique |
1.5 madc, 5 madc ou 9VDC |
|||||
|
Connexion électronique |
Structure de serrure et autres |
|||||
|
Coefficient de température |
± 0,03% FS/°C (typique) |
|||||
|
Plage de température compensée |
0 à 60°C |
-25 à 50 °C |
25 à 125°C |
25 à 175°C |
||
|
Plage de température de fonctionnement |
-40°C à 200°C |
|||||
|
Connexion de processus |
D'autres |
|||||
|
Matériau de logement |
1Cr18Ni9Ti |
|||||
2. Caractéristique
Self-développé de micro puce de silicium à pression piézorésistive MEMS
Micro-structure, petit volume, légère
Excellente stabilité à long terme
Large plage de mesure
Signal de sortie puissant et capacité anti-entrave
Excellente performance statique et dynamique
3. Le schéma
Recherche sur la dynamique de l'air
Expérience avec moteur
Expérience en soufflerie
Mécanique des fluides
Le transducteur GXPS140 utilise une technologie de micro-usinage pour intégrer un élément sensible à la piézorésie et utilise un micro-emballage délicat.une longueur n'excédant pas 25 mmLa taille et les dimensions peuvent être conçues pour répondre aux besoins particuliers du client. Les avantages sont: micro-forme, haute puissance, haute température, excellent caractère dynamique et statique, stabilité fiable.Les champs d'application: recherche en dynamique de l'air, expérience aéronautique et moteur, expérience en soufflerie, expérience en mécanique des fluides et en hydraulique, expérience en hydroturbines et en munitions sous-marines, application biomédicale,l'exploration chimique et nucléaire et ainsi de suite.
4- Une connexion.
|
Connexion |
Couleur du fil |
|
Puissance + |
Le rouge |
|
Puissance |
Jaune |
|
Puissance 2 |
Blanc |
|
Signal + |
Le bleu |
|
Le signal |
Verte |
5. Taille
6Le guide
|
GXPS140 |
Transducteur de micro pression |
||||||
|
|
Portée |
[X~X] KPa/Mpa |
|||||
|
|
Indice |
Type de pression |
|||||
|
G |
Épaisseur |
||||||
|
Une |
Pour l'absolue |
||||||
|
|
Indice |
Précision |
|||||
|
Une |
± 0,1% FS |
||||||
|
B. Pour |
± 0,2% FS |
||||||
|
C |
± 0,5% FS |
||||||
|
|
Indice |
Plage de température compensée |
|||||
|
T1 |
Température normale. |
||||||
|
T2 |
(25°C à 150°C) Moyen |
||||||
|
T3 |
(25°C à 175°C) Haute |
||||||
|
|
Indice |
Connexion de processus |
|||||
|
P6 |
Buse à gaz |
||||||
|
PZ |
Personnalisé |
||||||
|
|
Indice |
Connexion électronique |
|||||
|
C4 |
Structure de la serrure |
||||||
|
CZ |
Personnalisé |
||||||
|
GXPS140 |
[0 à 2 MPa] |
G |
B. Pour |
T1 |
PZ |
C4 |
Typique |
