| Lieu d'origine: | La Chine (continent) |
| Nom de marque: | Kacise |
| Certification: | certificate of explosion-proof, CE |
| Numéro de modèle: | KSJB1 |
| Quantité de commande min: | 1 pièces |
|---|---|
| Détails d'emballage: | chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des emballages standa |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 1000 morceaux par semaine |
| Portée: | ±50g | Valeur de seuil: | 5μg |
|---|---|---|---|
| valeur de déviation K0/K1: | ≤±3mg | ||
| Surligner: | Capteur d'accéléromètre de niveau de navigation,Sensor d'accéléromètre flexible au quartz,Module d'accéléromètre de haute précision |
||

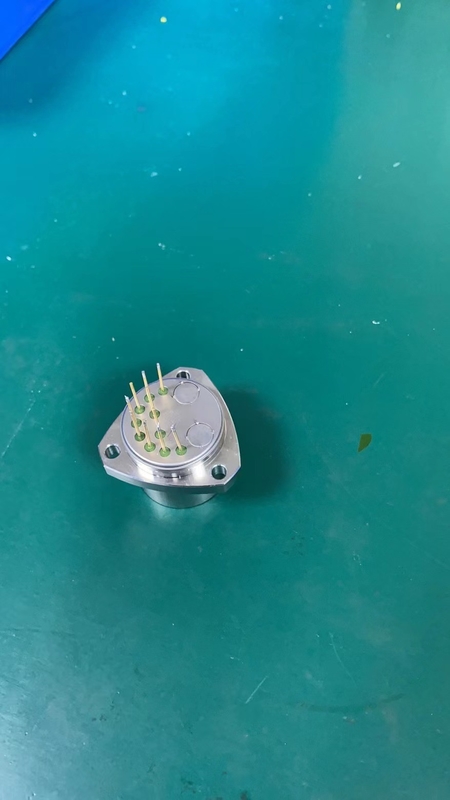

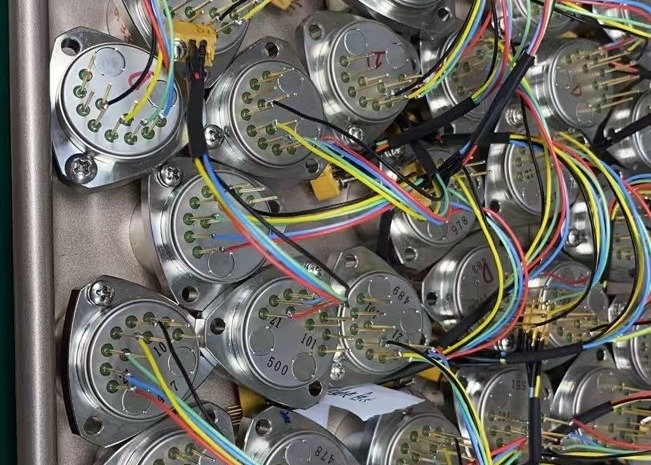

Le capteur d'accéléromètre flexible en quartz de la série KSJB1 est un capteur d'accéléromètre de navigation par inertie militaire de haute précision, connu pour sa stabilité à long terme, sa répétabilité,performance de départ, adaptabilité aux différentes conditions environnementales et fiabilité globale élevée.et fonctionne à la fois comme capteur de vibration standard et comme capteur d'inclinaison.
Le courant de sortie du produit est linéaire avec la force ou l'accélération, et l'utilisateur peut sélectionner la résistance d'échantillonnage appropriée par calcul pour obtenir une sortie de haute précision.Et peut être intégré dans le capteur de température selon les exigences de l'utilisateur, utilisés pour la compensation de la valeur partielle et du facteur d'échelle, réduisent l'impact de la température ambiante.
Application: Mesure de l'inertie et essai d'isolation des vibrations d'un système de navigation inertielle de haute précision dans l'aérospatiale, l'aviation, les navires, les armes et autres domaines.
Diagramme de contour et définition des broches:
Figure I: Accéléromètre universel
Définition conventionnelle de la broche: 1, sortie de signal; 2. vide; 3, -15V; 4, +15V; 5, alimentation électrique et mise à la terre du signal; 6. vide; 7. vide; 8. vide; 9, -9V; 10, +9V.
Le trou de montage est en U
Le trou de montage est en forme de U et la broche est de 8 broches
La dimension extérieure est carrée
les paramètres techniques:
| Numéro | Paramètres | Le KSJB1-01 | Le KSJB1-02 | Le numéro de série de la KSJB1-03 |
| 1 | Portée | ± 50 g | ± 50 g | ± 50 g |
| 2 | Valeur de seuil | 5 μg | 5 μg | 5 μg |
| 3 | déviationvaleur K0- Je ne sais pas.1 | ≤ ± 3 mg | ≤ ± 3 mg | ≤ ± 5 mg |
| 4 | facteur d'échelle K1 | 10,05 à 1,30 mA/g | 10,05 à 1,30 mA/g | 10,05 à 1,30 mA/g |
| 5 | Coefficient non linéaire de deuxième ordre K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | Stabilité à court terme 0g 4 heures | ≤ 10 μg | ≤ 10 μg | ≤ 15 μg |
| 7 | 1g 4 heures de stabilité à court terme | ≤ 10 ppm | ≤ 10 ppm | ≤ 15 ppm |
| 8 | la répétabilité de la synthèse des valeurs de déviation σK0(1σ,un mois) | ≤ 10 μg | ≤ 20 μg | ≤ 30 μg |
| 9 | Répétabilité intégrée par facteur d'échelle σK1- Je ne sais pas.1(1σ,un mois) | ≤ 15 ppm | ≤ 30 ppm | ≤ 50 ppm |
| 10 | Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) | ≤ ± 10 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) | ≤ ± 10 μg /°C | ≤ ± 30 μg /°C | ≤ ± 50 μg /°C |
| 12 | Facteur d'échelle Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) | ≤ ± 10 ppm /°C | ≤ ± 30 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Bruit ((La résistance d'échantillonnage est de 840Ω) | ≤ 5 mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Fréquence naturelle | 400 à 800 Hz | 400 à 800 Hz | 400 à 800 Hz |
| 15 | largeur de bande | 800 à 2500 Hz | 800 à 2500 Hz | 800 à 2500 Hz |
| 16 | Vibrations aléatoires | 6g ((20 à 2000 Hz) | 6g ((20 à 2000 Hz) | 6g ((20 à 2000 Hz) |
| 17 | la grève | 100 g, 8 ms et 1/2 sin | 100 g, 8 ms et 1/2 sin | 100 g, 8 ms et 1/2 sin |
| 18 | Plage de température de fonctionnement | -55 à +85°C | -55 à +85°C | -55 à +85°C |
| 19 | Plage de température de stockage | -60 à + 120°C | -60 à + 120°C | -60 à + 120°C |
| 20 | Énergie électrique | ± 12 à ± 15 V | ± 12 à ± 15 V | ± 12 à ± 15 V |
| 21 | Consommation en cours | ≤ ± 20 mA | ≤ ± 20 mA | ≤ ± 20 mA |
| 22 | Capteur de température | Personnalisable par l'utilisateur | Personnalisable par l'utilisateur | Personnalisable par l'utilisateur |
| 23 | dimension | F25.4X30 mm | F25.4X30 mm | F25.4X30 mm |
| 24 | le poids | ≤ 80 g | ≤ 80 g | ≤ 80 g |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4Les dimensions peuvent être légèrement ajustées en fonction des besoins de l'utilisateur.et d'autres exigences d'essai peuvent être effectuées selon les exigences du client.
