Capteur de grande précision industriel de pression, transmetteur de pression piézorésistif universel

Transmetteur de pression piézorésistif universel à plage de pression multiple et à signal de sortie

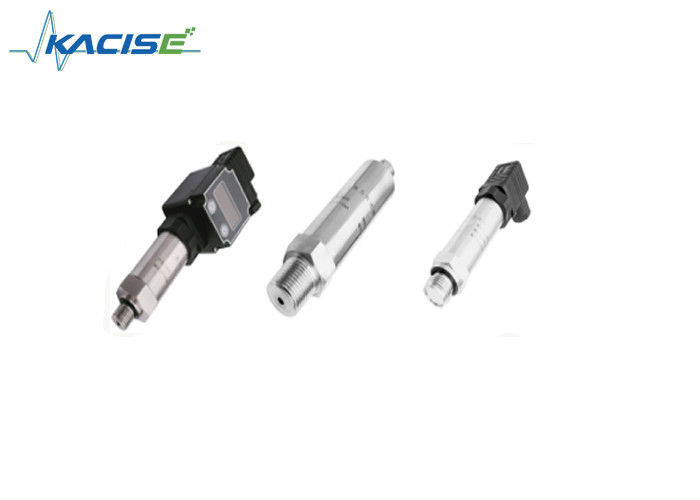

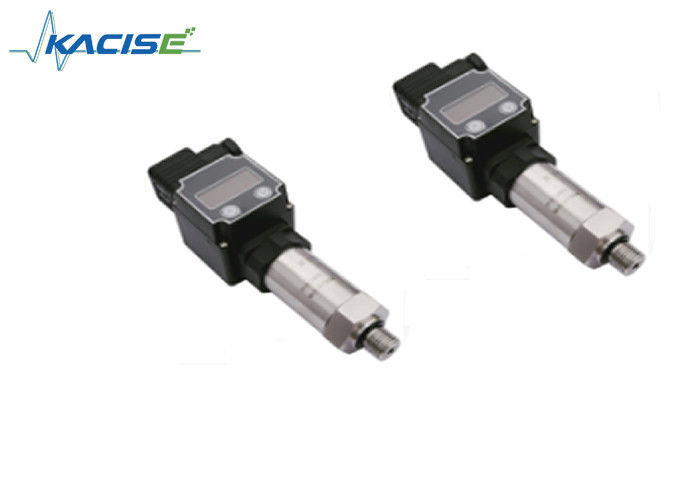

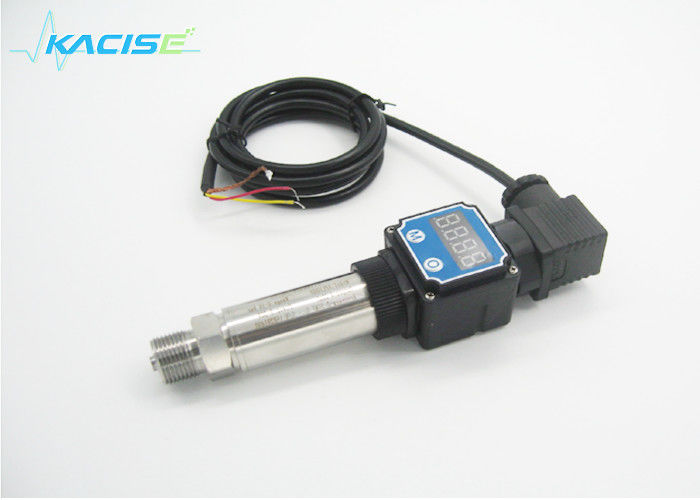

Transmetteur de pression piézoresistif universel GXPS100

Introduction au projet

Le transmetteur de pression de la série GXPS100 est un produit à faible coût et d'un grand volume, destiné à l'usage civil et industriel.Liquides et gaz légèrement corrosifs.

Le produit utilise la structure en acier inoxydable 1Cr18Ni9Ti, importer la marque de diffusion de la marque internationalement célèbre de corps de noyau sous pression rempli d'huile,un circuit d'amplificateur dédié à l'instrumentation des capteurs qui peut faciliter l'étalonnage de son échelle zéro et pleine.

Caractéristique

• Précision: 0,5% F.S.
• Importation de noyaux de haute qualité
• Plage de pression multiple et signal de sortie
• Différents connecteurs et ports sous pression
• Le courant de sortie de la ligne 2 de non-polarité
• Sortie en courant continu et courant alternatif
• Certificat CE, intrinsèquement sûr pour prévenir l'explosion

Interface électronique et définition des signaux

Paramètre

 Application du projet

☆ Centre de stockage de gaz

☆ Hydraulique et lubrification
☆ approvisionnement en eau à pression constante
☆ Pression dans les conduites
☆ Pression du récipient
☆ Pétrochimique
☆ Contrôle des procédés industriels

Informations relatives à la commande

Type-GX-Gamme de sortie-Port de puissance-pression-Connexion électrique-Lasse du câble-Paquet

• Type: PS100 = type universel, PS100E = mode intrinsèquement sûr, PS110 = indicateur PS100+
• Plage: 0~0,2...60MPa, 0~2bar...600bar = la limite supérieure de la plage
• La puissance de sortie: A = 4 ~ 20mA, V = 0 ~ 5Vdc, V05 = 0,5 ~ 4,5Vdc, V1 = 1 ~ 5Vdc, V2 = 0 ~ 10Vdc
• Pour les appareils de traitement de l'électricité, la puissance est calculée en fonction de la fréquence de l'électricité.
• Port de pression: M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
• Connexion électrique: H=DIN43650-A, GX=GX16-7, C=sortie fixe du câble, CW=sortie commune étanche
• Longueur du câble: XX m=XX m 1-150 m
• Emballage: Bb, mousse

par exemple:GXPS100-3MPa- A-0,5-DC24-P-écume

PS100, la plage d'essai est de 0 à 3 MPa, la précision est de 0,5%, l'alimentation 24Vdc 4 à 20mA, le port de pression avec M20X1.5, en mousse.
