Aperçu ProduitsCompteur de débit ultrasonique

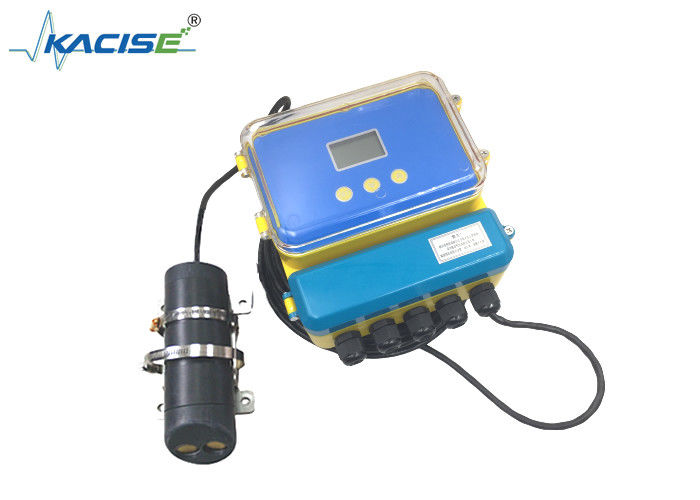

Type fendu débitmètre Doppler ultrasonique de vitesse de liquide pour la rivière et l'eau ouverte de la Manche

Type fendu débitmètre Doppler ultrasonique de vitesse de liquide pour la rivière et l'eau ouverte de la Manche

  • Type fendu débitmètre Doppler ultrasonique de vitesse de liquide pour la rivière et l'eau ouverte de la Manche
Type fendu débitmètre Doppler ultrasonique de vitesse de liquide pour la rivière et l'eau ouverte de la Manche
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KACISE
Certification: CE
Numéro de modèle: KDF1000
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: Negotiable
Détails d'emballage: un carton pour un ensemble
Délai de livraison: 5-8 jours de travail
Conditions de paiement: L/C, T/T, Western Union, MoneyGram
Contact
Description de produit détaillée
Le signal de sortie (à piles): RS485 La température: 0~60℃
Alimentation d'énergie: à piles, 12VDC Gamme de débit: 10 litres/sec~99999999 mètres cubes/heure
Mesure de profondeur d'eau: 0.02m~10.00m Longueur de câble: défaut 10m
Surligner:

bride portative sur le compteur de débit

,

compteur de débit liquide ultrasonique

Débitmètre Doppler ultrasonique pour la rivière et la Manche ouverte

Introduction

Le mètre KDF1000 à écoulement en série est un produit qui mesure la vitesse et l'écoulement de l'eau dans les eaux, les canaux, ou les canalisations naturels.
Le compteur de débit est divisé en deux parts : le capteur et le centre serveur, qui sont reliés par un câble.
Il peut mesurer la vitesse et l'écoulement de l'eau dans les canaux et les rivières, et le niveau d'eau est plus de 20 cm plus de haut que le dessus du capteur.
Il peut mesurer la vitesse et l'écoulement de l'eau dans des tuyaux et des ponceaux. Le niveau d'eau doit être plus de 20 cm plus de haut que le dessus du capteur, et le diamètre intérieur du tuyau doit être ≥ 500 millimètres.



Principe



Le capteur a deux transducteurs, on transmettant et on recevant. Quand le capteur fait face à la direction de l'écoulement d'eau, c.-à-d., sous les lieux de la mesure d'inversion d'écoulement :

1. Quand l'eau est toujours, la fréquence reçue est identique que la fréquence transmise.

2. Plus le débit est rapide, plus la fréquence recevait par le capteur de réception rapidement, qui sera plus haut que la fréquence de transmission.

3. Plus le débit est lent, plus la fréquence recevait par le capteur de réception lentement, mais elle sera plus haute que la fréquence de transmission.

Quand les mesures de capteur le long de la direction de l'écoulement d'eau :

1. Quand l'eau est toujours, la fréquence reçue est identique que la fréquence transmise.

2. Plus le débit est rapide, plus la fréquence recevait par le capteur de réception rapidement, mais elle sera inférieure à la fréquence transmise.

3. Plus le débit est lent, plus la fréquence recevait par le capteur de réception lentement, mais elle sera inférieure à la fréquence de transmission.

Le d'après ce qui précède, la vitesse et la direction d'écoulement d'eau peuvent être calculées.

Le capteur doit directement faire face à la direction de l'écoulement d'eau pendant l'installation et l'utilisation.





Paramètres



Structure type fendu ;
Types de mesure vitesse, écoulement, profondeur d'eau, température de l'eau
Niveau de protection IP68
But mesure en ligne
Chaîne de mesure de vitesse la configuration standard est 0.03m/s~5.00m/s (profondeur d'eau au-dessus de capteur : 20cm) ; D'autres gammes de débit peuvent être adaptées aux besoins du client.
Écoulement Rate Measurement Resolution 1mm/s ;
Coulent l'exactitude de mesure de vitesse ±2~4% de vitesse d'écoulement mesurée ;
Mesure de profondeur d'eau 0.02m~10.00m ;
Résolution 2mm
Exactitude ±0.5% ;
Température ambiante 0~60ºC ;
Résolution 0.1ºC ;
Écoulement Rate Range 10 litres/sec~99999999 mètres cubes/heure
Alimentation d'énergie à piles, 12VDC ;
Le signal de sortie (à piles) RS485 ;
Contenu du signal de sortie RS485 débit, écoulement instantané, écoulement cumulatif, niveau d'eau, la température
Le signal de sortie (bloc d'alimentation externe) 4-20mA ;
contenu du signal de sortie 4-20ma écoulement instantané
Fonction de transmission sans fil accessoires facultatifs, transmission de données au logiciel serveur de fond par l'intermédiaire de GPRS mobile. Ayez besoin du client a un serveur avec un IP address fixe, ou un serveur loué de nuage.
Longueur de câble entre le capteur et l'émetteur 10 mètres ;
Types de voies d'eau examinées tuyaux, canaux, courants naturels, rivières ;
Conditions liquides de pH Valeur du pH entre 6-8, non-corrosif au capteur.
Condition liquide de la température 0~50℃
Condition liquide de pression 1 pression atmosphérique standard dans l'environnement naturel
Alimentation d'énergie pour le débitmètre 11~14VDC, courant est 250mA.
Puissance fonctionnante continue 14V×250ma=14V×0.25A=3.50W.





Application

Type fendu débitmètre Doppler ultrasonique de vitesse de liquide pour la rivière et l'eau ouverte de la Manche 0

Type fendu débitmètre Doppler ultrasonique de vitesse de liquide pour la rivière et l'eau ouverte de la Manche 1

Type fendu débitmètre Doppler ultrasonique de vitesse de liquide pour la rivière et l'eau ouverte de la Manche 2
