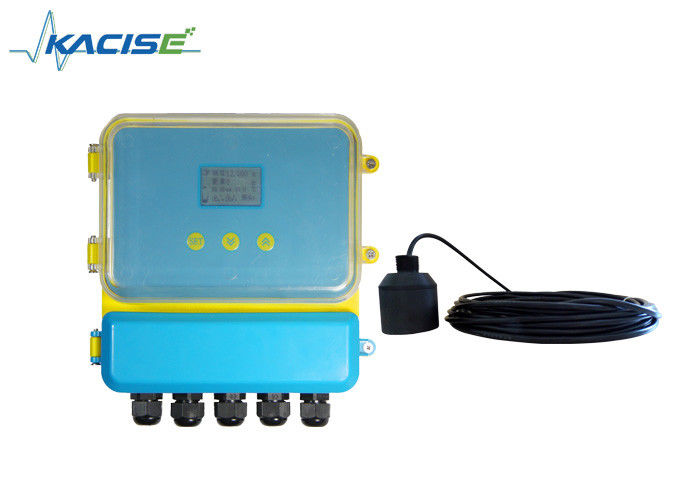

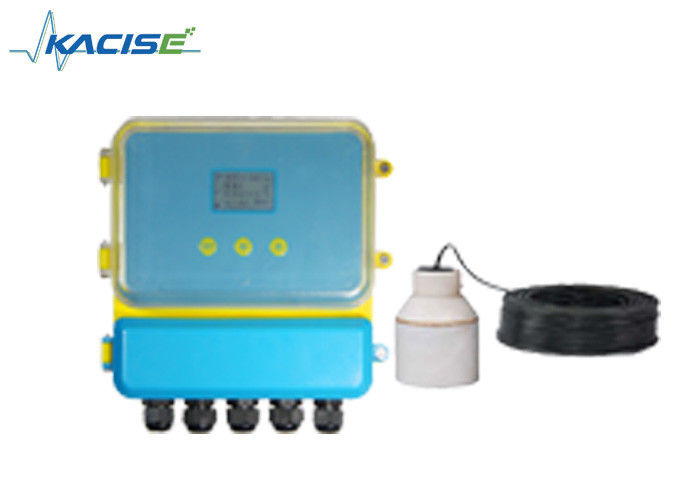

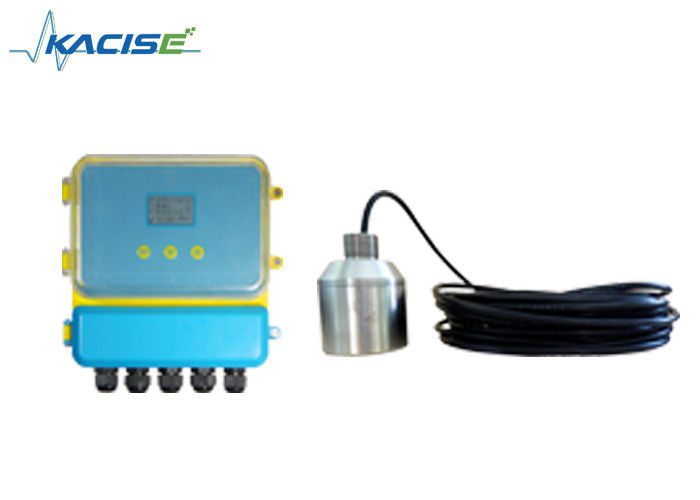

RS485 Ultrasonomètre de niveau de boue 5-70M Instrument d'interface avec les boues
Description du produit
Le détecteur de niveau de boue par ultrasons, également connu sous le nom d'instrument d'interface de boue par ultrasons, est conçu pour un travail fiable à long terme dans le domaine industriel et municipal.
En analysant les émissions ultrasoniques et l'écho des solides en suspension dans l'eau, il peut calculer la hauteur de la boue.
Le détecteur de niveau de boue par ultrasons est adapté à la mesure de la section sous-marine des rivières, des lacs, des réservoirs, des voies navigables, des ports, des eaux profondes,mesure et navigation de la topographie sous-marine et détection sous-marine, etc.
Il peut fonctionner en continu pendant 24 heures et réaliser une transmission de données en temps réel.
Paramètres
| Fonction |
Type de séparation |
| Portée |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m. Je vous en prie, ne me découragez pas. |
| Précision |
1% à 3% |
| Résolution |
1 mm ou 0,1% (le plus grand) |
| Affichage |
Affichage à LED en anglais |
| Sortie analogique |
Quatre fils 4 ~ 20mA/510Ω charge |
| Sortie numérique |
Le système de surveillance est utilisé pour les systèmes de surveillance de l'environnement. |
| Sortie du relais |
4 voies AC 250V/ 5A ou DC 30V/ 5A (facultatif) |
| Énergie |
Par défaut: 24 VDC, optionnellement: 220 V AC+15% 50 Hz |
| Température de l'environnement |
La température de l'air doit être comprise entre 20 °C et 60 °C. |
| Grade de protection |
Le produit doit être présenté à l'échantillon. |
| Probe par câble |
10m |
| Installation |
Fil ou bride |
Installation
Mesure des matières solides
Flanche d'installation
La méthode d'installation est la même que pour la mesure du liquide: elle peut être installée sur la bride qui relie le tube de conteneur connecté.L'axe doit viser la sortie du conteneur ou être perpendiculaire à la surface du support., la sonde devrait pouvoir sortir du tube connecté.
Instructions de fonctionnement du détecteur de différence de niveau ultrasoniquenon
Le compteur de différence de niveau ultrasonique qui a menu chinois et anglais et simple
Normalement, après avoir suivi les instructions d'installation, puis réglé plusieurs paramètres, il commencera à fonctionner.
Opération simple:
1.Clé: Nos produits peuvent être débogués à travers trois touches sur le panneau. Ensuite, la valeur mesurée est affichée par LED.
2Après avoir allumé notre produit, appuyez sur la touche SET pendant deux secondes et entrez dans le menu du premier niveau.
3. La valeur de hauteur de la sonde (n°1) entre dans la position de référence zéro 1, la position de référence zéro 1 peut être trouvée dans le tableau de structure du menu.(la hauteur de la sonde est la distance de la surface de lancement de la sonde au fond).
4. La valeur de hauteur de la sonde ((No.2) les entrées à la position de référence zéro.
5- S'il y a une différence de puissance entre les deux réglages, la valeur de la différence correspond à 4 mA et à 20 mA.
- 4mA correspond à la valeur de différence: la sortie est de 4mA, lorsque la valeur de différence est égale àdéfinition de la valeur.
- 20mA correspond à la valeur de différence: la sortie est de 20mA, lorsque la valeur de différence est égale àdéfinition de la valeur.
- Comme la valeur de différence correspondante et la valeur de différence correspondante de 20mA, veuillezVérifiez la structure photo du menu.
Je vous en prie.ne. UneppLeca)Leon
Le détecteur de différence de niveau ultrasonique (matériau, liquide) est utilisé pour mesurer les différences de hauteur de niveau ou de niveau de matériau dans les deux différents récipients.
Pour- Oui.. WleJen
Le câblage électrique du compteur de différence de niveau ultrasonique
Terminal du détecteur de différence de niveau ultrasonique
Instructions de câblage
La première borne de terre de l'instrument doit être effectivement mise à la terre. Ne partagez pas la borne de terre avec les autres appareils.
- Rouge: Transducteur n
- Bleu: Temp n + capteur de température +
- Noir: fil de terre GND
- Pour les appareils de surveillance de l'environnement, le système de surveillance de l'environnement doit être équipé d'un système de surveillance de l'environnement.
- Une seule sonde: n=1, des doubles sondes, n=1,2 Relais:RLlnA et RLnB s'affichent ouverts; RLnA et RLnC s'affichent fermés.2,3,4
- Puissance: puissance CA connecté L, N puissance CC: 24V+ connecté 24VDC+, GND connecté 24VDC-
Nom de l'organisme:
1 Le délai 1 est utilisé pour l'alarme de la sonde1, le délai 2 pour l'alarme de la sonde2. Le délai 3 et le délai 4 sont utilisés pour l'alarme différentielle.
②
★ La sortie de mA1+ et de mA- est le courant différentiel.La sortie par défaut de mA2+ et de mA- est la sortie de la sonde 2 ou choisissez la sonde 1.
★ En tant que mode de fonctionnement du double niveau de matériau, la sortie de mA 1+ et mA- est le courant de la sonde 1.
