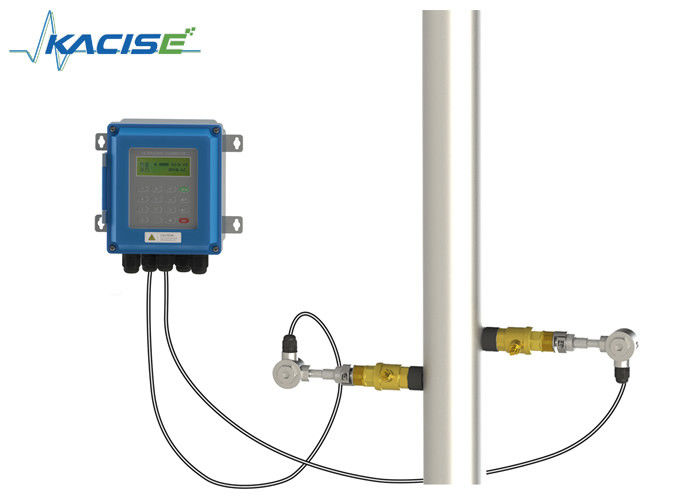

Le compteur de débit de grande précision d'insertion avec branchent le capteur ultrasonique d'insertion

Mètre de débit ultrasonique d'insertion avec capteur d'insertion ultrasonique

Introduction au projet

Le prix de ventedébitmètre à ultrasons de sérieIl a trois types de capteurs pour mesurer le débit du tuyau: le type de pince, le type d'insertion et le type de tuyau en ligne.

Type d'insertion: Il suffit de deux trous d'installation sur le tuyau, l'utilisateur peut installer les capteurs de type insertion.Les capteurs sont directement en contact avec le fluide, la mesure est stable et fiable.

Type de pince:Les capteursIls peuvent être fixés à l'extérieur des tuyaux et ne pas entrer en contact avec le liquide interne.La série KUF2000 de pinceau sur débitmètre à ultrasons estfacile à installer, pas besoin de couper le tuyau et l'eau, pas de perte de presse.Il prend en charge la mesure en ligne de la longévitéUne large gamme de débits de liquide peut être mesurée avec le capteur fixé sur le tuyau.

Type de tuyau en ligne:Les tubes DN15-32 utilisent un capteur de tuyauterie en ligne en forme de π, les tubes DN40 et supérieurs utilisent un capteur de tuyauterie en ligne standard.Les capteurs en ligne présentent les avantages d'un débit de démarrage faible, d'une grande précision de mesure et d'une absence de perte de pression.

Caractéristiques

• 1% de précision.
• Large gamme pour différents domaines d'application (DN50 à DN6000)
• Aucun entraînement mécanique dans le débitmètre ultrasonique, les pièces sont rarement endommagées, sans entretien et longue durée de vie.
• Installation facile et rapide, gain de temps sans coupe de tuyaux ni arrêt de processus.
• Aucune mesure d'obstruction, aucune perte de pression.
• Connectez le capteur de température Pt100, vous pouvez terminer la mesure de la chaleur/énergie.

Spécification

Unité principale du débitmètre facultatif

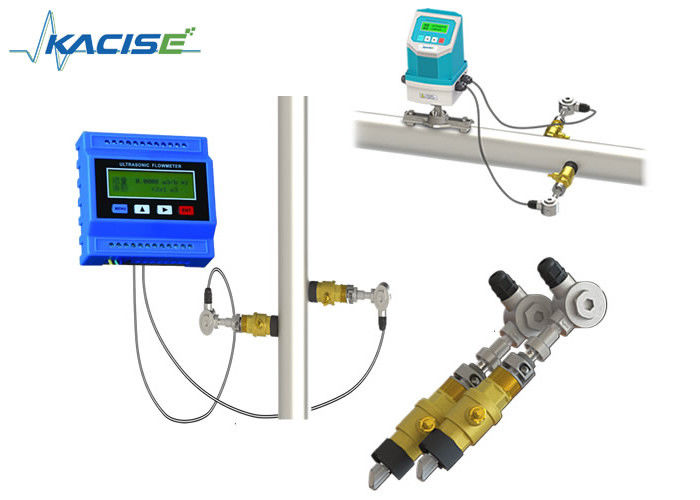

Capteurs d'insertion optionnels

1.Capteur d'insertion standard

Convient pour le pipeline peut être directement soudé, comme l'acier au carbone et inoxydable. Épaisseur de tuyauterie ≤ 2 0 Plage de mesure: DN50 à DN6000 Plage de température:-30 à +160°C

2Sensor d' insertion étendu

Convient pour les pipelines ne peut pas être directement soudé, comme le ciment tuyau, fonte, PVC, acier ou du matériau composite. Épaisseur de tuyauterie ≤ 7 0 Plage de mesure: DN50 à DN6000 Plage de température:-30 à +160°C

3.Capteur d'insertion parallèle

Convient pour une installation avec un espace insuffisant. Convient pour les conduites soudables ou non soudables. Épaisseur illimitée des conduites, profondeur d'insertion = 1/3 du diamètre intérieur. Plage de mesure: DN80 à DN6000 Plage de température:-30 à +160°C

Capteur de température en option




Informations relatives à la commande
